    Descrizione

    TRASFORMATORI TRIFASE DI ISOLAMENTO da 1kVA a 40kVA

    I trasformatori trifase di isolamento K-factor sono costruiti con le tecniche migliori, utilizzando rame o alluminio e lamierini magnetici di grande qualità per offrire le migliori prestazioni in termini di rendimenti e temperature di esercizio.

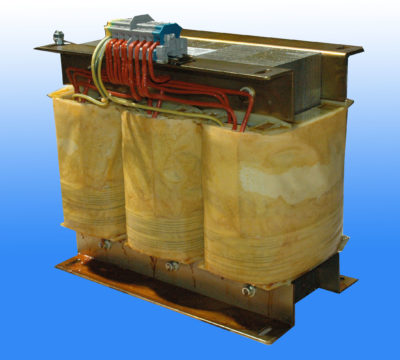

    trasformatori trifase di isolamento

    • Avvolgimenti separati
    • raffreddamento naturale in aria tipo AN, adatti per l’installazione all’interno.
    • Avvolgimenti in rame/alluminio
    • Nucleo in lamierino magnetico a basse perdite
    • Impregnati in resina e tropicalizzati
    • Terminali su morsetti fino a 10KVA, su bulloni per potenze da 12.5KVA o correnti maggiori di 63 A
    • SCHERMO DI ISOLAMENTO IN RAME TRA PRIMARIO E SECONDARIO
    Potenza nominale: da 1KVA a 40KVA (potenze superiori disponibili su richiesta)
    Tensione di ingresso (primaria): 400V trifase TRIANGOLO *
    Tensione di uscita (secondaria): 400V trifase stella + N *
    Frequenza: 50/60 Hz
    Gruppo collegamento TRIANGOLO/ stella + N *
    Gruppo vettoriale CEI Dyn11 *
    Rendimento: da 95% a > 97% a seconda dei modelli
    Livello isolamento (valore efficace) 4.2 kV
    Corrente di inserzione: < 15 In
    Tensione di corto circuito (Vcc%) < 6%
    Classe di temperatura F
    Limiti di sovratemperatura massima (ta=25°C) 105°C
    Temperature ambientali di riferimento -5°C ~ +40°C
    Livello di pressione sonora massima a 1m. < 60 dB (A)
    Umidità relativa dell’aria 50% ~ 95%
    Altitudine di funzionamento senza derating: fino a 1000 m. s.l.m. **
    Grado di protezione
    IP00
    Classe protezione
    I
    Norme applicate:
    EN61558-2-4, CEI 96-8 – EN61558-2-6, CEI 96-7 ***



    schema trasformatore isolamento sicurezza schermo
    simbolo trasformatore isolamento
    sim-ce
     trasformatori trifase con morsettiere  trasformatori trifase con piastra collegamenti
    A B

    * tensioni di ingresso o uscita e gruppi di collegamento differenti disponibili su richiesta

    ** per installazioni ad altitudini superiori occorre considerare una adeguata riduzione di potenza (“derating”)

    *** trasformatori di sicurezza quando la tensione secondario è inferiore a 50Vac concatenata

    potenza codice perdite (W) tensione cad.tens. dimensioni DIS peso box
    KVA a vuoto c.c. c.c. % % A B C D E F kg. codice
    1 TTI179 15 55 4.5 3.5 240 130 210 200 96 18×7 A 18.0 SAM01
    2 TTI219 28 90 4.5 3.5 240 160 210 200 126 18×7 A 28.0 SAM01
    3 TTI249 42 120 4.5 3.0 300 154 260 250 134 24×9 A 40.0 SAM02
    4 TTI267 60 160 4.5 3.0 360 160 310 325 126 24×9 A 46.0 SAM02
    5 TTI287 70 200 4.0 3.0 360 170 310 325 136 24×9 A 50.0 SAM03
    6 TTI307 70 220 4.0 3.0 360 170 310 325 136 24×9 A 56.0 SAM03
    8 TTI347 90 260 4.0 3.0 360 180 310 325 136 24×9 A 68.0 SAM03
    10 TTI387 90 280 4.0 3.0 360 180 310 325 136 24×9 A 75.0 SAM03
    12.5 TTI407 100 280 4.0 3.0 420 190 360 375 154 30×10 A 90.0 SAM04
    15 TTI427 120 350 4.0 3.0 420 200 360 375 164 30×10 A 105.0 SAM04
    20 TTI467 150 420 3.5 3.0 420 210 360 375 174 30×10 A 120.0 SAM04
    25 TTI507 160 460 3.5 3.0 480 232 410 440 190 30×12 A 130.0 SAM05
    30 TTI547 250 700 3.5 3.0 540 290 460 480 244 30×12 B 180.0 SAM07
    40 TTI627 250 750 3.5 3.0 540 290 460 480 244 30×12 B 216.0 SAM07
