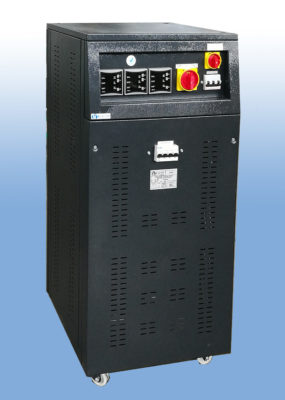

STABILIZZATORI DI TENSIONE ELETTROMECCANICI TRIFASE DA 10KVA A 1200KVA
tecnologia di funzionamento
Gli stabilizzatori di tensione elettromeccanici trifase utilizzano un trasformatore toroidale (trasformatore variabile), un trasformatore BUCK-BOOST e un circuito elettronico che controlla la rotazione del trasformatore variabile, regolando così la tensione di uscita.
controllo del sistema
Con il sistema di controllo, in un tempo di risposta molto veloce, il motore di regolazione a coppia elevata, regola le piccole variazioni di tensione molto velocemente. Il servomotore viene messo fuori servizio dai finecorsa quando è fuori dai suoi limiti di funzionamento e dal circuito di controllo quando la tensione di uscita viene regolata automaticamente al valore impostato. Quando la regolazione è completa l’energia del motore viene tagliata con l’aiuto di un circuito elettronico di apertura, operando nel massimo silenzio.
sistema di regolazione
La regolazione avviene in modo indipendente su ogni fase. Il sistema è dotato di un commutatore di bypass che consente di alimentare il carico con la tensione di rete in caso di malfunzionamento o necessità. Utilizzando i pulsanti di impostazione è possibile regolare la tensione di uscita, la gamma di precisione, la velocità di regolazione, ed i limiti di tensione alta-bassa. E’ possibile poi regolare il controllo di corrente massima e il relativo tempo di isteresi. Tutte le impostazioni possono essere protette da password. Un display visualizza la tensione di ingresso e uscita, e la corrente erogata.
STABILIZZATORI ELETTROMECCANICI TRIFASE – PRINCIPIO DI FUNZIONAMENTO
MODELLO VSRT | 3010 | 3015 | 3022 | 3030 | 3045 | 3060 | 3075 | 3100 | 3120 | 3150 | 3200 | 3250 | 3300 | 3400 | 3500 | 3600 | ||||
Potenza KVA | 10.5 | 15 | 22 | 30 | 45 | 60 | 75 | 100 | 120 | 150 | 200 | 250 | 300 | 400 | 500 | 600 | ||||
INGRESSO |
||||||||||||||||||||
Tensione ingresso | 400Vac 3ph + N | |||||||||||||||||||
Gamma tensioni | 300Vac ~ 460Vac (altre gamme disponibili su richiesta) | |||||||||||||||||||
Frequenza ingresso | 50/60Hz ±10% | |||||||||||||||||||
Terminali ingresso | Morsetti | Barre | ||||||||||||||||||
USCITA |
||||||||||||||||||||
Tensione uscita | 400Vac | |||||||||||||||||||
Precisione uscita | ± 2% | |||||||||||||||||||
Corrente uscita | 15 | 21 | 32 | 43 | 65 | 86 | 108 | 144 | 173 | 217 | 288 | 362 | 432 | 576 | 720 | 864 | ||||
Capacità sovraccarico | 200% carico 1’ | |||||||||||||||||||
Frequenza uscita | 50/60Hz ±10% | |||||||||||||||||||
Velocità regolazione | 60-80V / sec | |||||||||||||||||||
Rendimento | min. 97% | |||||||||||||||||||
Squilibrio max carico | 100% | |||||||||||||||||||
Terminali uscita | Morsetti | Barre | ||||||||||||||||||
Display | 3 voltmetri con lettura tensione di uscita su ogni fase | |||||||||||||||||||
PROTEZIONI |
||||||||||||||||||||
Protezione ingresso | Interruttore automatico in ingresso | Fusibili sezionabili | ||||||||||||||||||
Protezioni uscita | Corto circuito, sovracorrente, tensione bassa-alta | |||||||||||||||||||
By-Pass | Manuale incluso | |||||||||||||||||||
ALTRI DATI |
||||||||||||||||||||
Temp. ambiente max. | -10° C ~ +40° C | |||||||||||||||||||
Altitudine | 1000 m | |||||||||||||||||||
Umidità relativa | 95% (senza condensa) | |||||||||||||||||||
Pressione acustica | < 50dB | |||||||||||||||||||
Colore | RAL7016 | |||||||||||||||||||
Dim. (LxPxH) cm. | 50x45x100 | 65x45x125 | 85x70x140 | 100x80x160 | 207x70x135 | 207x70x205 | ||||||||||||||
Peso kg. | 130 | 145 | 155 | 195 | 238 | 345 | 360 | 470 | 615 | 675 | 850 | 1000 | 1150 | 1500 | 2200 | 2400 |
Sono disponibili gli stabilizzatori elettromeccanici trifase della gamma VSER3 a PF=0.85
Gli stabilizzatori elettromeccanici sono disponibili anche nella versione monofase, gamma VSR
