ATTP – AUTOTRASFORMATORI TRIFASE da 1 a 500kVA

  1. Richiesta informazioni





    Nome e Cognome (richiesto)
    Azienda (richiesto)
    La tua email (richiesto)
    Telefono (consigliato)
    La tua richiesta
    Dichiaro di avere letto l’informativa sulla privacy e di autorizzare il trattamento dei dati personali ai sensi della legge 196/2003. I dati saranno utilizzati esclusivamente per le finalità indicate, mantenuti riservati e in nessun caso saranno comunicati a terzi.
  2. Download

Descrizione

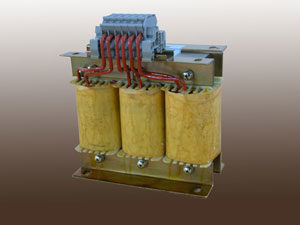

autotrasformatori trifase

a raffreddamento naturale in aria tipo AN, adatto per l’installazione all’interno.

Avvolgimenti in RAME elettrolitico.

Singolo avvolgimento con presa intermedia

L’autotrasformatore ha un solo avvolgimento che lavora come primario e secondario, pertanto non abbiamo isolamento galvanico tra entrata ed uscita, ma continuità elettrica.

Gli autotrasformatori sono macchine economicamente convenienti tanto più il rapporto tra la tensione minima e la massima si avvicina a 1; nel computo della convenienza occorre tener presente l’elevato rendimento e le basse perdite in esercizio in rapporto a un trasformatore di separazione di pari potenza.

Tensione ingresso/uscita standard 230/400V+N
Esecuzione aperta
Grado di protezione IP00
Classe di isolamento E (Ta max 35°C)
Avvolgimenti separati in rame elettrolitico cl. F-H
Frequenza 50/60Hz
Impregnati in resina e tropicalizzati
Connessione su morsetti per guida DIN fino a 30kVA (o fino a 63A)
Connessione su bulloni in ottone per potenze da 40kVA (o da 64A)
Nuclei magnetici a basse perdite a grani orientati da 25kVA
Gruppo di collegamento: Yn0
schema trasformatore isolamento sicurezza schermo
sim-trafoaut
sim-ce
 disegno autotrasformatori trifase morsettiera  disegno autotrasformatori trifase bulloni
A B
potenza
codice
perdite (W)
tensione
cad.tens.
dimensioni
DIS
peso
box
KVA
a vuoto
a carico
c.c. %
%
A
B
C
D
E
F
kg.
codice
1
ATTP179049
12
50
3.0
3.0
180
120
150
145
70
6
A
7.3
2
ATTP219049
20
80
3.0
3.0
180
140
150
145
85
6
A
11.0
3
ATTP249049
28
100
3.0
2.5
240
145
185
175
90
6
A
17.0
4
ATTP267049
35
120
3.0
2.5
240
155
185
175
100
6
A
18.5
5
ATTP287049
40
150
3.0
2.5
240
170
185
175
115
6
A
22.0
7.5
ATTP337049
50
200
3.0
2.5
300
195
230
220
105
6
A
35.0
10
ATTP387049
55
230
3.0
2.5
300
205
230
220
115
6
A
39.0
15
ATTP427049
80
300
3.0
2.5
360
250
285
280
140
8
A
53.0
20
ATTP467049
90
320
3.0
2.5
360
260
285
280
150
8
A
62.0
25
ATTP507049
95
380
3.0
2.5
420
265
360
300
140
8
A
74.0
30
ATTP547049
105
420
3.0
2.5
420
295
360
300
170
8
A
94.0
40
ATTP627049
120
500
3.0
2.5
480
290
465
370
190
10
B
115.0
50
ATTP707049
150
600
3.0
2.5
480
290
465
370
190
10
B
125.0
60
ATTP727049
175
750
3.0
2.5
540
270
510
490
200
10
B
140.0
70
ATTP747049
180
800
3.0
2.5
540
270
510
490
200
10
B
152.0
80
ATTP767049
200
1000
3.0
2.5
540
270
510
490
200
10
B
160.0
90
ATTP787049
210
1200
3.0
2.5
540
370
510
490
200
10
B
165.0
100
ATTP807049
230
1400
3.0
2.5
540
370
510
490
200
10
B
178.0
125
ATTP812049
290
1600
3.0
2.5
690
340
660
600
210
10
B
235.0
150
ATTP817049
310
1850
3.0
2.5
690
340
660
300
200
10
B
258.0
175
ATTP822049
320
2100
3.0
2.5
690
340
660
300
200
10
B
280.0
200
ATTP827049
330
2350
3.0
2.5
690
340
660
300
200
10
B
300.0
RICHIEDERE CODICI E CARATTERISTICHE PER POTENZE SUPERIORI



Informazioni aggiuntive

potenza kVA

1, 2, 3, 4, 5, 7.5, 10, 15, 20, 25, 30, 40, 50, 60, 70, 80, 90, 100, 125, 150, 175, 200
