RAS – REATTANZE TRIFASE AVVIAMENTO MOTORI ASINCRONI da 5Hp a 200Hp 3 avv./h 5″

  1. Richiesta informazioni





    Nome e Cognome (richiesto)
    Azienda (richiesto)
    La tua email (richiesto)
    Telefono (consigliato)
    La tua richiesta
    Dichiaro di avere letto l’informativa sulla privacy e di autorizzare il trattamento dei dati personali ai sensi della legge 196/2003. I dati saranno utilizzati esclusivamente per le finalità indicate, mantenuti riservati e in nessun caso saranno comunicati a terzi.
  2. Download

Descrizione

reattanze trifase per avviamento motori

Tensione nominale 400V
Caduta di tensione 30% a pieno carico
Frequenza 50/60Hz
Grado di protezione IP00
Classe di isolamento H (Ta max 45°C)
Avvolgimenti in rame elettrolitico cl. H
Impregnati in resina e tropicalizzati

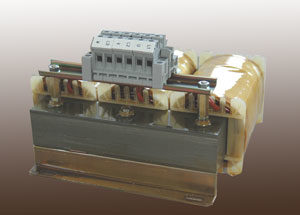

Connessione su morsetti per guida DIN fino a 50Hp
Connessione su bulloni in ottone per potenze da 75Hp
Golfari di sollevamento oltre 150Hp
Normative di riferimento EN61558-2-13
TERMOSTATO 105°C INSERITO NELL’AVVOLGIMENTO CENTRALE SU RICHIESTA
VERSIONE 4 AVV./ORA 20″ vedi gamma RAV
schema trasformatore isolamento sicurezza schermo
sim-trafoaut
sim-ce
avviamenti consecutivi avviamenti / h. tempo max ogni avviamento
1 3 5″
 reattanze trifase di avviamento motori
potenza potenza codice dimensioni mm. DIS peso
KW Hp A B C kg.
3.68 5 RAS004 100 140 40 A 4.4
5.52 7.50 RAS006 100 140 50 A 4.5
7.36 10 RAS007 125 159 50 A 4.6
11.04 15 RAS011 125 159 50 A 4.9
14.72 20 RAS015 125 159 65 A 5.3
22.08 30 RAS022 150 184 55 A 7.5
29.44 40 RAS030 150 184 65 A 7.9
36.80 50 RAS036 150 184 75 A 8.1
44.16 60 RAS045 150 184 85 A 9.9
55.20 75 RAS055 200 236 70 A 16.5
73.60 100 RAS074 200 236 80 A 20.0
92.00 125 RAS092 200 236 90 A 26.0
110.40 150 RAS110 250 296 85 B 32.0
128.80 175 RAS129 250 296 95 B 36.6
147.20 200 RAS147 250 296 105 B 42.0

Informazioni aggiuntive

potenza kVA

5, 7.5, 10, 15, 20, 25, 30, 40, 50, 60, 75, 100, 125, 150, 175, 200
