Descrizione

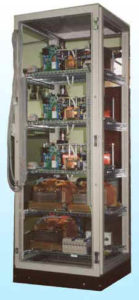

STABILIZZATORI DI TENSIONE ELETTROMECCANICI TRIFASE A GIORNO 400V DA 40KVA A 500KVA
STABILIZZATORI TRIFASE A GIORNO SERIE RTG-00

La gamma di STABILIZZATORI elettromeccanici a controllo elettronico RTG è stata estesa includendo 5 nuovi modelli di potenza superiore, da 150kVA a 500kVA, tenendo conto delle richieste di impianti sempre più potenti con una tensione di alimentazione molto precisa. La regolazione avviene in modo INDIPENDENTE SU OGNI FASE, con l’utilizzo di regolatori di tensione toroidali di alta potenza ad elevata velocità di regolazione. La serie RTG è dotata di ANALIZZATORE DI RETE digitale a 4 display con lettura della tensione in ingresso e uscita su ogni fase, corrente assorbita dal carico, cos-phi e potenza del carico, frequenza, corrente assorbita su ogni fase. La protezione è assicurata da un interruttore automatico in ingresso (opzionale da 150kVA). Ingressi e uscite sono possibili su ogni lato e dal basso, con una morsettiera interna di facile collegamento La regolazione è assicurata da un controllo di tensione elettronico che consente di ottenere un errore in uscita inferiore all’1% con la possibilità di regolare finemente la tensione di uscita entro il 5% della tensione nominale. La protezione è garantita da un INTERRUTTORE AUTOMATICO MAGNETO-TERMICO IN INGRESSO di portata adeguata (di serie fino a 100KVA, opzionale per potenze superiori). Realizzata in base alle norme IEC 60686, non risente di variazioni del fattore di potenza o del carico, e può essere utilizzato con carico totalmente squilibrato.

Da oggi la gamma RTG è disponibile nella versione APERTA IP00, integrabile in impianti già esistenti.
I comandi e le strumentazioni possono essere fornite su pannello remoto con cavo di connessione.
Le altre caratteristiche tecniche sono le stesse del modello RTG da cui deriva. Su richiesta si realizzano stabilizzatori su telai di dimensione diversa dallo standard.

di-rtg-01

 Potenze  da 40kVA a 500kVA
 Tensione ingresso  400V trifase + N
 Variazione ammessa tensione ingresso  ± 15% (da 340V a 460V)
 Tensione uscita  400V trifase + N
 Precisione tensione in uscita  ± 1% con regolazione indipendente
 Regolazione tensione uscita stabilizzata  ± 5% su ogni fase separatamente fino a 300kVA
 Frequenza 50/60Hz
 Velocità di regolazione 20/1000 sec. / Volt (30MS./VOLT OLTRE 150KVA)
 Variazione possibile del carico da 0 a 100%
 Squilibrio ammissibile del carico 0 – 100%
 Variazione ammessa dal fattore di potenza 0 – 1
 Rendimento a pieno carico > 98%
 Distorsione armonica < 0,5%
 Temperatura ambiente 0° : 45°C
 Altitudine di funzionamento fino a 1000m. s.l.m. senza perdita di potenza
 Norme osservate IEC 60686
 Raffreddamento  Aria forzata
 Protezioni  Interruttore automatico quadripolare o interruttore-sezionatore
portafusibili
Filtro RFI protezione circuito elettronico di comando
Protezione da sovratensioni circuito elettronico di comando
 Dotazione standard  Interruttore automatico, analizzatore di rete digitale con quattro
display per lettura contemporanea delle tre fasi, selettore lettura
tensione ingresso e uscita, tensione di fase, tensione concatenata,
corrente di uscita su ogni fase, fattore di potenza del carico,
frequenza di rete, temperatura interna.  Regolazione fine della tensione
stabilizzata ±5% su ogni fase fino a 300kVA, morsetti o connettori
ingresso/uscita
potenza codice dimensioni mm. DIS peso
kVA A B C kg.
40 RTG040K/00 600 400 1300 A 250
50 RTG050K/00 600 400 1300 A 280
60 RTG060K/00 600 600 1970 A 315
80 RTG080K/00 600 600 1970 A 350
100 RTG100K/00 600 600 1970 A 380
150 RTG150K/00 1200 600 1970 B 500
200 RTG200K/00 1200 800 1970 B 650
300 RTG300K/00 1200 800 1970 B 830
400 RTG400K/00 2400 800 1970 C 1000
500 RTG500K/00 2400 800 1970 C 1600
sch-rtg



Informazioni aggiuntive

potenza kVA

40, 50, 60, 80, 100, 150, 200, 300, 400, 500
