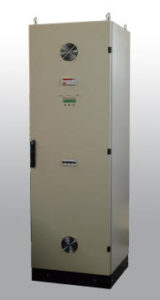

RTG – STABILIZZATORI DI TENSIONE ELETTROMECCANICI TRIFASE 400V DA 40KVA A 600KVA

  1. Richiesta informazioni





    Nome e Cognome (richiesto)
    Azienda (richiesto)
    La tua email (richiesto)
    Telefono (consigliato)
    La tua richiesta
    Dichiaro di avere letto l’informativa sulla privacy e di autorizzare il trattamento dei dati personali ai sensi della legge 196/2003. I dati saranno utilizzati esclusivamente per le finalità indicate, mantenuti riservati e in nessun caso saranno comunicati a terzi.
  2. Download

Descrizione

stabilizzatori di tensione trifase elettromeccanici
La gamma di STABILIZZATORI elettromeccanici a controllo elettronico RTG è stata completamente rinnovata con la nuova gestione a microprocessore, che rende altissima la velocità di reazione e incrementa la precisione in ogni condizione di tensione e di carico;

impianti sempre più potenti richiedono una tensione di alimentazione molto precisa. La regolazione avviene in modo INDIPENDENTE SU OGNI FASE, con l’utilizzo di regolatori di tensione toroidali di alta potenza ad elevata velocità di regolazione.

La serie RTG è dotata di ANALIZZATORE DI RETE digitale a 4 display con lettura della tensione in ingresso e uscita su ogni fase, corrente assorbita dal carico, cos-phi e potenza del carico, frequenza, corrente assorbita su ogni fase. La protezione è assicurata da un interruttore automatico in ingresso (opzionale da 150kVA). Ingressi e uscite sono possibili su ogni lato e dal basso, con una morsettiera interna di facile collegamento La regolazione è assicurata da un controllo di tensione elettronico che consente di ottenere un errore in uscita inferiore all’1% con la possibilità di regolare finemente la tensione di uscita entro il 5% della tensione nominale. La protezione è garantita da un INTERRUTTORE AUTOMATICO MAGNETO-TERMICO IN INGRESSO di portata adeguata (di serie fino a 100KVA, opzionale per potenze superiori).

Realizzata in base alle norme IEC 60686, non risente di variazioni del fattore di potenza o del carico, e può essere utilizzato con carico totalmente squilibrato

disegno stabilizzatori di tensione trifase elettromeccanici
 Potenze nominali  da 40kVA a 600kVA
 Tensione di ingresso  400V trifase + N
 Variazione ammessa tensione ingresso  ± 15% (da 340V a 460V)
 Tensione di uscita  400V trifase + N
 Precisione tensione in uscita  ± 1% con regolazione indipendente e controllo a microprocessore
 Regolazione tensione uscita stabilizzata  ± 5% su ogni fase separatamente
 Frequenza di rete  50/60Hz
 Velocità di regolazione  20/1000 sec. / Volt
 Variazione possibile del carico  da 0 a 100%
 Squilibrio ammissibile del carico  0 – 100%
 Variazione ammessa dal fattore di potenza  0 – 1
 Rendimento a pieno carico  > 98%
 Distorsione armonica introdotta  < 0,5%
 Temperatura ambiente  0° : 45°C
 Altitudine di funzionamento  fino a 1000m. s.l.m. senza perdita di potenza
 Norme osservate  IEC 60686
 Raffreddamento  ventilazione forzata
 Protezioni  Interruttore automatico quadripolare o interruttore-sezionatore
portafusibili a seconda di modelli e potenze
Filtro RFI protezione circuito elettronico di comando
Protezione da sovratensioni circuito elettronico di comando
 Dotazione standard  Interruttore automatico, analizzatore di rete digitale con quattro
display per lettura contemporanea delle tre fasi, selettore lettura
tensione ingresso e uscita per ogni fase, tensione di fase, tensione
concatenata, corrente di uscita su ogni fase, fattore di potenza del
carico, frequenza di rete.  Regolazione fine della tensione stabilizzata
±5% su ogni fase, morsetti o connettori ingresso/uscita



potenza codice dimensioni cm. DIS peso
kVA A B C kg.
40 RTG040K 60 40 170 A 280
50 RTG050K 60 60 190 A 315
60 RTG060K 60 60 190 A 330
80 RTG080K 60 60 190 A 350
100 RTG100K 60 60 190 A 380
150 RTG150K 120 60 190 B 450
200 RTG200K 120 80 190 B 500
300 RTG300K 120 80 190 B 580
400 RTG400K 200 80 190 C 650
500 RTG500K 200 80 190 C 700
600 RTG600K 240 100 190 C 850

sch-rtg
