TTI64 – TRASFORMATORI TRIFASE di isolamento PER AMBIENTI A USO MEDICO da 1 a 10kVA

  1. Richiesta informazioni





    Nome e Cognome (richiesto)
    Azienda (richiesto)
    La tua email (richiesto)
    Telefono (consigliato)
    La tua richiesta
    Dichiaro di avere letto l’informativa sulla privacy e di autorizzare il trattamento dei dati personali ai sensi della legge 196/2003. I dati saranno utilizzati esclusivamente per le finalità indicate, mantenuti riservati e in nessun caso saranno comunicati a terzi.
  2. Download

    Scheda tecnica

Descrizione

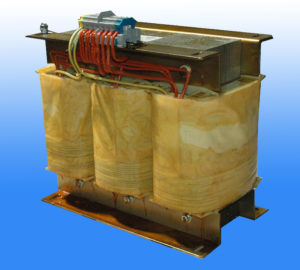

ft-tti64-01

Esecuzione aperta

Tensioni standard 400V+N

Frequenza 50/60Hz
Grado di protezione IP00
Classe di isolamento H (Ta max 45°C)
Avvolgimenti separati in rame elettrolitico cl. H
Impregnati in resina e tropicalizzati
Doppio schermo di isolamento in rame tra primario e secondario a massa
Connessione su morsetti per guida DIN
Vcc (Tensione di corto circuito) < 3%
Corrente di inserzione < 12 In
Gruppo di collegamento: YNyn0

Normative di riferimento: EN61558-2-15

schema trasformatore isolamento sicurezza schermo
simbolo trasformatore isolamentosim-trafomed
sim-ce
 di-ttpm-01
potenza codice perdite (W) V c.c. cad.tens. dimensioni DIS peso
KVA a vuoto c.c. % % A B C D E F kg.
1 TTI6401 15 55 3.0 3.5 240 150 185 175 85 6 A 15.5
2 TTI6402 28 90 3.0 3.5 240 175 185 175 110 6 A 23.0
3 TTI6403 42 120 3.0 3.0 300 180 230 220 100 6 A 29.5
4 TTI6404 60 160 3.0 3.0 300 190 230 220 110 6 A 34.0
5 TTI6405 70 200 3.0 3.0 360 210 275 280 130 8 A 44.0
6 TTI6406 70 220 3.0 3.0 360 210 275 280 130 8 A 47.5
8 TTI6408 90 260 3.0 3.0 360 230 275 280 150 8 A 63.0
10 TTI6410 90 280 3.0 3.0 360 230 275 280 150 8 A 66.5



Informazioni aggiuntive

potenza kVA

1, 2, 3, 4, 5, 6, 8, 10
