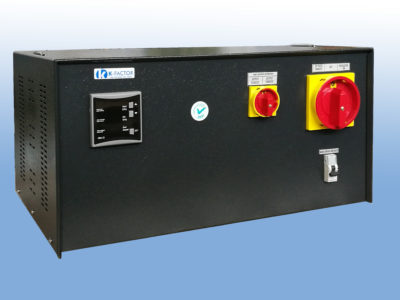

VSER – STABILIZZATORI DI TENSIONE ELETTROMECCANICI MONOFASE DA 5KVA A 50KVA

  1. Richiesta informazioni





    Nome e Cognome (richiesto)
    Azienda (richiesto)
    La tua email (richiesto)
    Telefono (consigliato)
    La tua richiesta
    Dichiaro di avere letto l’informativa sulla privacy e di autorizzare il trattamento dei dati personali ai sensi della legge 196/2003. I dati saranno utilizzati esclusivamente per le finalità indicate, mantenuti riservati e in nessun caso saranno comunicati a terzi.
  2. Download

Descrizione

StSTABILIZZATORI DI TENSIONE ELETTROMECCANICI MONOFASE DA 5KVA A 50KVAstabilizzatori monofase

I VSER sono stabilizzatori di tipo elettromeccanico, ideati per tenere conto delle esigenze di economicità legate all’utilizzo domestico, senza mettere in discussione affidabilità e durata del prodotto. Il calcolo della potenza è legato al tipico mix di carichi di abitazioni e piccole attività, uffici, locali commerciali, con un PF=0.85 medio, e fissano il controllo di corrente sul lato ingresso, limitando sovraccarichi indesiderati. Se si sperimentano forti abbassamenti di tensione è bene considerare che a tensioni molto basse il prodotto erogherà una potenza massima proporzionale al rapporto tra la tensione di ingresso e la tensione di rete.

Gli stabilizzatori di tensione elettromeccanici utilizzano un trasformatore toroidale (trasformatore variabile), un trasformatore BUCK-BOOST e un circuito elettronico che controlla la rotazione del trasformatore variabile, regolando così la tensione di uscita. Con il sistema di controllo, in un tempo di risposta molto veloce, il motore di regolazione a coppia elevata regola le piccole variazioni di tensione molto velocemente. Il servomotore viene messo fuori servizio dai finecorsa quando è fuori dai suoi limiti di funzionamento e dal circuito di controllo quando la tensione di uscita viene regolata automaticamente al valore impostato. Quando la regolazione è completa l’energia del motore viene tagliata con l’aiuto di un circuito elettronico di apertura, operando nel massimo silenzio. Il sistema è dotato di un commutatore di bypass che consente di alimentare il carico con la tensione di rete in caso di malfunzionamento o necessità. Utilizzando i pulsanti di impostazione è possibile regolare la tensione di uscita, la gamma di precisione, la velocità di regolazione, ed i limiti di tensione alta-bassa. E’ possibile poi regolare il controllo di corrente massima e il relativo tempo di isteresi. Tutte le impostazioni possono essere protette da password. Un display visualizza la tensione di ingresso e uscita, e la corrente erogata.

STABILIZZATORI ELETTROMECCANICI MONOFASE – PRINCIPIO DI FUNZIONAMENTO

sch-vsr

MODELLO VSER 103 105 107 110 115 120 125 130 140 150
Potenza KVA 3.5 5 7.5 10 15 20 25 30 40 50
INGRESSO
Tensione ingresso 230Vac 1ph + N
Gamma tensioni 185Vac ~ 275Vac (230V±20%) [altre gamme disponibili su richiesta]
Frequenza ingresso 50/60Hz ±10%
Terminali ingresso Morsetti Bulloni
USCITA
Tensione uscita 230Vac [altre tensioni disponibili su richiesta]
Power Factor 0.85
Precisione uscita ± 1%
Corrente uscita 13 18 28 37 55 74 92 111 148 185
Capacità sovraccarico 200% carico 2”
Frequenza uscita 50/60Hz ±10%
Velocità regolazione 150V / sec
Rendimento min. 98% a pieno carico
Terminali uscita Morsetti Bulloni
Display Voltmetro con lettura tensione ingresso, tensione e corrente uscita
PROTEZIONI
Protezione ingresso Interruttore automatico o Fusibili
Protezione uscita Corto circuito, sovracorrente, tensione bassa-alta
By-Pass Manuale incluso
ALTRI DATI
Max temp. ambiente -10° C ~ +60° C
Altitudine max 1000 m
Umidità relativa 95% (senza condensa)
Pressione acustica < 50dB
Colore RAL7016
Dim. (WxDxH) cm. 48x36x27 53x43x30 57x47x32 27x57x88 57x67x93
Peso kg. 22 30 40 46 53 72 125 130 165 200
