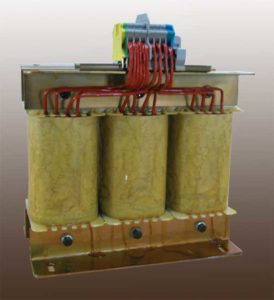

ATT-GN – AUTOTRASFORMATORI TRIFASE GENERATORI DI NEUTRO da 12 a 100kVA

  1. Richiesta informazioni





    Nome e Cognome (richiesto)
    Azienda (richiesto)
    La tua email (richiesto)
    Telefono (consigliato)
    La tua richiesta
    Dichiaro di avere letto l’informativa sulla privacy e di autorizzare il trattamento dei dati personali ai sensi della legge 196/2003. I dati saranno utilizzati esclusivamente per le finalità indicate, mantenuti riservati e in nessun caso saranno comunicati a terzi.
  2. Download

Descrizione

autotrasformatori generatori di neutro

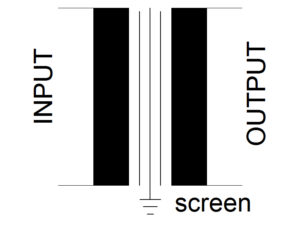

Diverse reti elettriche in Italia e nel mondo non dispongono del Neutro; in presenza di carichi monofase è necessario generare un Neutro stabile in presenza di carichi squilibrati. Quando non è necessario separare da rete i carichi con un trasformatore di separazione Dyn11 si può utilizzare un autotrasformatore generatore di Neutro, definito impropriamente un autotrasformatore in quanto dal punto di vista costruttivo è un reattore collegato a ZigZag. Quando è necessario adattare anche la tensione di rete (es. da 220V a 400V trifase) è possibile utilizzare un vero e proprio autotrasformatore in salita con collegamenti a semplice ZigZag o a doppio ZigZag schema trasformatore isolamento sicurezza schermo
sim-trafoaut
sim-ce

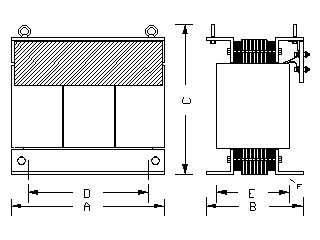

 disegno autotrasformatori trifase generatori di neutro morsettiere  disegno autotrasformatori trifase generatori di neutro bulloni
A B
potenza codice tensione dimensioni DIS peso box
KVA V A B C D E F kg. codice
12 ATTGN407 400 300 150 260 250 123 6 A 31 SAM02
15 ATTGN427 400 300 160 260 250 133 6 A 36 SAM02
20 ATTGN467 400 300 180 260 250 153 6 A 45 SAM02
25 ATTGN507 400 300 180 260 250 153 6 A 46 SAM02
25 ATTGN507 400 300 190 260 250 163 6 A 51 SAM02
30 ATTGN547 400 360 190 310 325 127 8 A 60 SAM03
40 ATTGN627 400 360 210 310 325 147 8 B 73 SAM03
50 ATTGN707 400 420 210 360 375 146 8 B 85 SAM04
60 ATTGN727 400 420 220 360 375 156 8 B 98 SAM04
80 ATTGN767 400 420 240 360 375 176 8 B 117 SAM04
100 ATTGN807 400 420 270 360 375 206 8 B 144 SAM04
schema autotrasformatore generatore di neutro schema autotrasformatore generatore di neutro con presa intermedia
autotrasformatore generatore di neutro autotrasformatore generatore di neutro con presa intermedia

E’ da segnalare un’importante applicazione in bassa tensione dei reattori a zig-zag, cresciuta di importanza con la diffusione dei carichi non lineari che assorbono correnti non di forma sinusoidale, contenenti pertanto, come si dice, un alto contenuto armonico. Tali carichi (raddrizzatori, inverters ecc.) possono essere considerati come generatori di correnti armoniche che provocano cadute sulle impedenze di rete deformandone la tensione. Il fenomeno è tanto più sensibile quanto più la potenza del carico distorcente si avvicina a quella del trasformatore e può diventare assolutamente intollerabile quando il generatore non è la rete pubblica ma un gruppo elettrogeno. Occorre allora fare in modo che le impedenze “trovate” da queste correnti siano il più piccole possibili. Le correnti di terza armonica, cioè di frequenza tripla della fondamentale, ed i suoi multipli costituiscono in un sistema trifase, terne omopolari e l’impedenza interessata è quella alla sequenza zero. I reattori a zig-zag hanno, come detto, impedenze di sequenza zero che possono essere molto basse per cui impediscono o quantomeno attenuano l’insorgere delle corrispondenti armoniche di tensione. Funzionano perciò come compensatori armonici per i carichi non lineari. Essi vanno installati nelle immediate vicinanze del carico distorcente.

schema collegamento autotrasformatore generatore di neutro

schema collegamento autotrasformatore generatore di neutro

Informazioni aggiuntive

potenza kVA

12, 15, 20, 25, 30, 40, 50, 60, 80, 100
