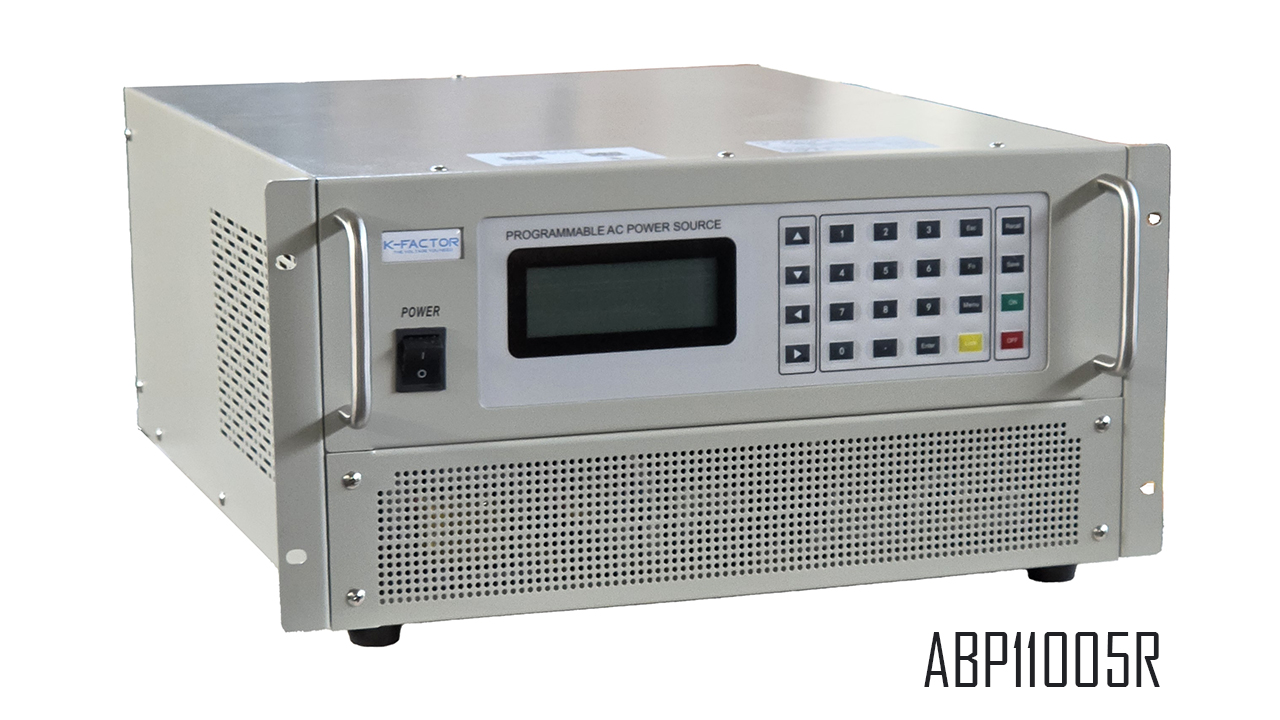

ABP – ALIMENTATORE REGOLABILE A.C. MONOFASE da 1KVA a 7.5kVA 0:150V/0:300V regolabile 40:500Hz regolabile

A.C. POWER SOURCE

CONVERTITORE DI FREQUENZA / ALIMENTATORE A.C. REGOLABILE MONOFASE da 1KVA a 7.5kVA 0:150/0:300V 40:500Hz per reparti COLLAUDO e laboratori di prova, ricerca e sviluppo.

Descrizione del convertitore di frequenza

Il convertitore di frequenza a stato solido / statico K-FACTOR della serie ABP è uno degli alimentatori AC più popolari progettato per cambiare l’alimentazione AC da 50Hz a 60Hz o da 60Hz a 50Hz, o convertire i tradizionali 50/60 Hz a 400Hz fino a 500Hz o convertire 50/60Hz a 16.67Hz / 25Hz / 100Hz (su richiesta), con tensione di uscita regolabile da 0V a 300Vac

Stabilizzatore elettronico

Equipaggiato di autotrasformatore (o trasformatore di isolamento a richiesta), assicura costantemente i valori della tensione erogata ed impostata, anche se superiore a quella di ingresso.

Variatore elettronico di tensione

Comparabile ad uno stabilizzatore – innalzatore di tensione tradizionale motorizzato, attraverso un circuito elettronico riproduce la tensione erogata, ed in un tempo di intervento molto rapido (< 1 mS), anche in caso di variazione del carico o della tensione della rete di ingresso, assicura l’alimentazione alle utenze allacciate. E’ possibile predisporre la regolazione e/o l’impostazione della tensione di uscita sia da pannello frontale che da ingresso seriale RS232 con protocollo Modbus.

Convertitore di frequenza / AC Power Source

Questo convertitore di frequenza permette l’erogazione di una tensione con frequenza diversa rispetto a quella della linea di alimentazione, con forma d’onda perfettamente sinusoidale. La frequenza può essere sempre regolata, per qualsiasi valore di tensione impostato, da 40Hz fino a 500Hz.

APPLICAZIONI

I convertitori di frequenza possono essere usati per svariate applicazioni, dai banchi e linee di collaudo per effettuare test di apparecchiature elettriche ed elettroniche (motori, resistori, elettrovalvole, ecc..), a laboratori di ricerca e sviluppo per generare tensioni e frequenze diverse con la massima libertà simulando reti elettriche estere diverse da quella nazionale o anomalie e situazioni impreviste, fino a linee industriali di produzione, ove a causa di ripetitive variazioni sulla rete, elevati picchi di tensione e/o cadute di tensione (brownout), necessita la stabilità più assoluta. Per le apparecchiature, equipaggiate da apposito trasformatore, si assicura la totale immunità del carico da eventuali disturbi provenienti e transitanti dalla rete di distribuzione principale.

VANTAGGI DEL SISTEMA

Perché dotarsi di uno Alimentatore regolabile in frequenza e tensione A.C.?

• Dimensioni e pesi sensibilmente inferiori rispetto ad un convertitore rotativo, quindi migliore maneggevolezza.
• Assenza di parti meccaniche in movimento, pertanto nessuna usura, né necessità di manutenzione e di conseguenza nessun costo di esercizio.
• Maggior rendimento, che si traduce in minore consumo di energia.
• Velocità di risposta dinamica (< 1 mS), di conseguenza migliori prestazioni e maggiore protezione del carico allacciato.
• Alta precisione nella stabilizzazione.
• Eliminazione delle impurità della rete di alimentazione (la tensione erogata viene generata da una continua), a vantaggio della protezione e delle prestazioni delle apparecchiature allacciate.

Assoluta stabilità (con precisione pari allo 0.01%) della frequenza di uscita al carico.

Forma d’onda in uscita: perfettamente sinusoidale                           Precisione della TENSIONE in uscita: ± 1%.

Distorsione armonica con carico lineare: < 3%                             Precisione della frequenza in uscita: ± 0,01%

Gamma di frequenza in uscita: da 40 a 500Hz                                             Gamma di tensioni in uscita: 0:150Vac e 0:300Vac

Il prodotto cambia automaticamente la gamma di uscita, erogando da 0 a 150Vac una corrente doppia rispetto alla corrente massima della gamma di tensioni fino a 300Vac, riferita a 230V. Ciò significa che la piena potenza sarà sempre disponibile anche con uscita 115Vac.

La distorsione della forma d’onda in uscita con i carichi applicati come indicato dalla CEI EN 50091, rispetta pienamente la Normativa.

Protezioni elettroniche:

• Per sovraccarichi tra il 101% e il 200% della corrente nominale il convertitore alimenta il carico per 5”, oltre i quali disabilita l’uscita
• In caso di corto circuito la disabilitazione dell’uscita è immediata.
• E’ possibile impostare una protezione di massima tensione o di massima corrente erogabile per evitare danni indesiderati alle apparecchiature in collaudo

Funzioni di automazione:

• E’ possibile memorizzare e quindi richiamare fino a 32 preimpostazioni di combinazioni di tensione – frequenza – tempo di alimentazione per facilitare le impostazioni dei collaudi da parte di un operatore.
• E’ possibile memorizzare e quindi attivare cicli di collaudo complessi, inserendo nel ciclo di collaudo fino a 128 set di memoria che rappresentano una combinazione di tensione – frequenza – tempo di rampa – durata alimentazione, in questo modo è possibile simulare ripetitivamente una sequenza di diverse condizioni di alimentazione simulando numerose condizioni regolari o di anomalia, inclusi black-out o picchi di tensione.
• Tutte le funzioni sono comandabili da remoto tramite RS232 (rs485 su richiesta); tramite il trigger 5V è possibile iniziare la raccolta dati al momento dell’alimentazione del carico.

• NOVITA’ 2024/2025!

E’ DISPONIBILE IL NUOVO SOFTWARE DI GESTIONE REMOTA DEL SISTEMA ABP DA PC WINDOWS, con gestione completa di tensioni e frequenze di uscita, lettura e registrazione dei dati di collaudo su file XLS, gestione di un numero infinito di cicli di collaudo, ciascuno con max 128 combinazioni di tensione, frequenza e durata dello step di collaudo, per una completa automazione dei collaudi anche in presenza di numerose tipologie diverse di funzionamento.

Scarica qui la Presentazione software testingsolution

Scarica qui il Software testingsolution (su licenza)
