VSA3 – STABILISATEURS DE TENSION ÉLECTROMÉCANIQUES TRIPHASÉS DE 10.5KVA À 3000KVA

STABILISATEURS DE TENSION ÉLECTROMÉCANIQUES TRIPHASÉS DE 10.5KVA À 3000KVA

Les stabilisateurs de tension électromécaniques utilisent un transformateur toroïdal variable, un transformateur BUCK-BOOST et un circuit électronique qui contrôle la rotation du transformateur variable, régulant ainsi la tension de sortie. Grâce au système de contrôle et à un temps de réponse très rapide, le moteur de régulation à couple élevé corrige les petites variations de tension avec une grande célérité. Le servomoteur est mis hors service par des fins de course lorsqu’il dépasse ses limites de fonctionnement, et par le circuit de contrôle lorsque la tension de sortie est automatiquement ajustée à la valeur de consigne. Une fois la régulation terminée, l’alimentation du moteur est coupée à l’aide d’un circuit électronique d’ouverture, garantissant un silence de fonctionnement maximal.

La régulation s’effectue de manière indépendante sur chaque phase. Le système est équipé d’un commutateur de bypass qui permet d’alimenter la charge directement par le réseau en cas de dysfonctionnement ou de nécessité. À l’aide des boutons de configuration, il est possible de régler les seuils de tension haute et basse. Il est également possible d’ajuster le contrôle du courant maximum et le temps d’hystérésis associé. Un écran affiche la tension d’entrée et de sortie, ainsi que le courant débité sur chaque phase.

Les nouveaux stabilisateurs VSA3 proposent des caractéristiques telles que :

• Protection contre les tensions inadaptées aux équipements.
• Protection de l’utilisateur et du dispositif contre les courants excessifs.
• Régulation de tension sinusoïdale pure.
• Protection contre les surcharges prolongées et protection instantanée.
• Équilibrage de la tension CA avec une extrême précision.
• Fonctionnement sans problème sur toutes les charges de 0 % à 100 %.
• Passage manuel en mode bypass sans régulation.
• Affichage de toutes les valeurs en mode bypass.
• Enregistrement des limites de tension d’entrée et du courant de charge.
• Tension de sortie statique, non graduelle, corrigée dynamiquement.
• En cas d’activation des protections, enregistrement du nombre d’interventions et de la cause de chaque événement.
• La régulation standard est de ± 1 % (396V – 404V) stable lorsque la tension d’entrée est dans la plage définie.

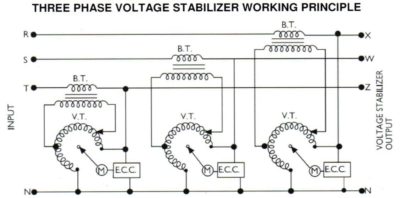

STABILISATEURS ÉLECTROMÉCANIQUES TRIPHASÉS – PRINCIPE DE FONCTIONNEMENT

ATTENTION : LE PRODUIT VSA STANDARD N’EST PAS TESTÉ POUR LE FONCTIONNEMENT DANS DES INSTALLATIONS OÙ LA PRÉSENCE DE SYSTÈMES PHOTOVOLTAÏQUES ENTRAÎNE UN PASSAGE DE COURANT DE LA SORTIE VERS L’ENTRÉE DU STABILISATEUR (FONCTIONNEMENT BIDIRECTIONNEL). EN PRÉSENCE D’UNE INSTALLATION PHOTOVOLTAÏQUE, VEUILLEZ COMMANDER LA VERSION (BD) QUI PRÉVOIT LA DÉSACTIVATION DU CONTRÔLE ÉLECTRONIQUE DU COURANT EN SORTIE ET L’INSERTION À LA PLACE D’UNE PROTECTION PAR FUSIBLES.
