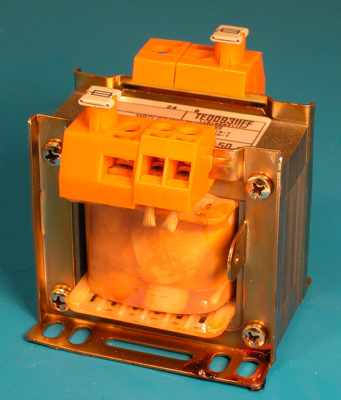

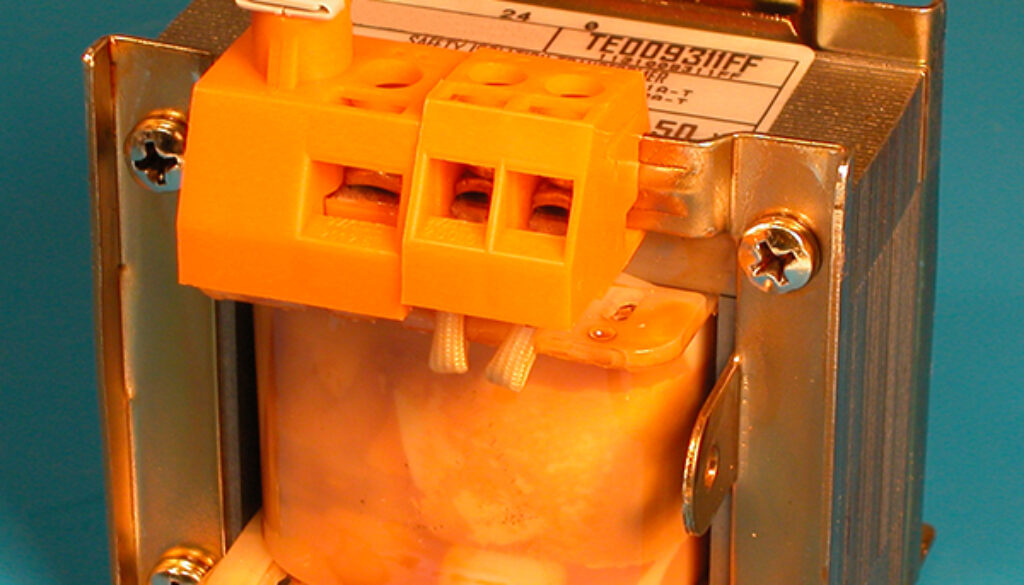

La norma prevede che la potenza dei trasformatori sia calcolata secondo la seguente formula:
P (VA) = U (V) x I(A)
In conseguenza, la tabella seguente riporta i valori dei fusibili da collegare sul circuito secondario (all’uscita) consigliati per la protezione dei trasformatori di maggiore diffusione:
| potenza VA | TENSIONE SECONDARIO | FUSIBILE | ||||
| 12-0-12 | 24-0-24 | 55-0-55 | 110-0-110 | standard | tipo | |
| 50 | 2 | 1 | 0.4 | 0.2 | IEC127 | CF |
| 100 | 4 | 2 | 0.8 | 0.4 | ||
| 150 | 6.3 | 3.15 | 1.25 | 0.63 | ||
| 200 | 8 | 4 | 1.6 | 0.8 | ||
| 300 | 12 | 6.3 | 2.5 | 1.25 | ||
| 400 | 16 | 8 | 3.15 | 1.6 | ||
| 500 | 20 | 10 | 4 | 2 | ||
| 750 | 32 | 16 | 6.3 | 3.15 | ||
| 1000 | 40 | 20 | 8 | 4 | ||
| 1250 | 50 | 25 | 10 | 6 | ||
| 1500 | 63 | 32 | 12 | 6 | ||
| 2000 | 80 | 40 | 16 | 8 | ||
| 2500 | 20 | 10 | ||||
| 3000 | 25 | |||||
| 3500 | corrente > 25A | |||||
| 4000 | IEC269 | gL | ||||
| 5000 | ||||||
Protezione del circuito primario Quando il trasformatore viene collegato, si calcola nell’istante di inserzione una sovracorrente pari ad approssimativamente 25 In, per almeno 10 ms. Il dispositivo di protezione deve potere non interrompersi durante questa condizione iniziale di funzionamento. Pertanto, siccome la protezione contro il sovraccarico deve essere situata sul circuito secondario, la protezione sul circuito primario terrà conto soltanto del rischio di corto-circuito
Ci sono due tipi possibili di dispositivi di protezione:
- Fusibili tipo aM secondo le IEC 269
- Tipo C m.c.b.secondo le IEC 898
Consultate la seguente tabella per una indicazione delle protezioni da porre al primario:
| Potenza | Pri: 220V | Pri: 220V | Pri: 380V | Pri: 380V |
| VA | Fuse aM | Tipo C m.c.b. | Fuse aM | Tipo C m.c.b. |
| 50 | 1 | 1 | 1 | 1 |
| 100 | 1 | 3 | 1 | 2 |
| 150 | 1 | 6 | 1 | 2 |
| 200 | 1 | 6 | 1 | 3 |
| 300 | 2 | 10 | 2 | 6 |
| 400 | 4 | 10 | 2 | 6 |
| 500 | 6 | 16 | 4 | 10 |
| 750 | 8 | 16 | 4 | 10 |
| 1000 | 10 | 20 | 6 | 16 |
| 1250 | 10 | 25 | 8 | 20 |
| 1500 | 10 | 32 | 10 | 20 |
| 2000 | 12 | 40 | 10 | 25 |
| 2500 | 16 | 40 | 10 | 32 |
| 3000 | 16 | 50 | 12 | 40 |
| 3500 | 20 | 50 | 16 | 40 |
| 4000 | 20 | 63 | 16 | 50 |
| 5000 | 25 | 80 | 20 | 63 |
I valori dati sono solo informativi e vanno utilizzati con trasformatori con corrente di inserzione pari a 25 In
