ERT1 – UPS RACK 19″ ON-LINE DOPPIA CONVERSIONE, ONDA SINUSOIDALE, DA 1 A 10KVA
UPS RACK 19″ ON-LINE DOPPIA CONVERSIONE, ONDA SINUSOIDALE, DA 1 A 10KVA
La serie ERT1 CONVERTIBILE RACK è disponibile nelle potenze da 1 KVA a 10 KVA con tecnologia On-Line doppia conversione a controllo digitale. Questa serie per la sua versatilità è adatta ad alimentare qualsiasi sistema elettrico ed elettronico anche in situazioni critiche, oltre alla possibilità di utilizzarlo come convertitore di frequenza 50/60Hz o in combinazione a generatori di corrente a motore
CARATTERISTICHE PRINCIPALI
- UPS DOPPIA CONVERSIONE
Un vero UPS a DOPPIA CONVERSIONE che fornirà una corrente perfetta, per una completa protezione di alta Qualità per i Vostri dispositivi sensibili, Come le reti di PC (Network), Piccoli centri di calcolo, Server, Telecomunicazioni, Apparecchi sanitari/ospedalieri, e nelle applicazioni industriali in genere
- FATTORE DI POTENZA IN USCITA φ 1.0
Confrontando questa linea di UPS ON-LINE con la concorrenza sul mercato, possiamo affermare che gli UPS EGRT hanno il migliore Power Factor di uscita 1,0. Offrono un rendimento elevato e l’efficienza per le applicazioni critiche
- AMPIO RANGE DI INGRESSO (110 V -300 V)
ERT1 è in grado di fornire corrente stabile e pulita alle apparecchiature collegare anche in ambienti molto critici e instabili.
- SOSTITUZIONE BATTERIE A CALDO (MODELLI 1:3KVA)
ERT1 è in grado di fornire corrente stabile e pulita alle apparecchiature collegate anche durante la sostituzione delle batterie
- PRESE USCITA PROGRAMMABILI
Con le prese programmabili in uscita, l’utente può facilmente controllare parte del carico collegato all’UPS. Durante le interruzioni di corrente, questa funzione permette all’utente di aumentare l’autonomia delle batterie e dedicarla alla protezione esclusiva di alcuni apparecchi critici, interrompendo l’alimentazione alle apparecchiature non essenziali
- FUNZIONE CONVERTITORE DI FREQUENZA 50/60 Hz
Blocca la frequenza in uscita a 50Hz o 60Hz indipendentemente dalla frequenza in ingresso ed elimina il By-Pass
- FUNZIONE (EPO) Emergency Power Off
Questa funzione serve allo spegnimento dell’UPS da parte del personale addetto in caso di incendio e altra situazione di emergenza.
- FUNZIONAMENTO CONTEMPORANEO DI SNMP+USB+RS-232
Questa funzione permette di utilizzare la comunicazione da tutte le porte USB, RS-232 e SNMP simultaneamente (scheda SNMP opzionale).
- CARICA BATTERIE STUDIATO PER OTTIMIZZARE LE PERFORMANCE DELLE BATTERIE
. La serie ERT1 01-03K è equipaggiata da un caricabatteria con 2 step per garantire la massima autonomia. Regola inoltre la tensione di carica secondo la temperatura di lavoro. Tutti questi accorgimenti sono stati studiati per prolungare nel tempo la vita delle batterie montate nell’UPS.
. Gli UPS ERT1 06-10K sono equipaggiati con un caricabatteria a 3 step estensibile, per ottimizzare la prestazione della batteria. Questa caratteristica prolunga l’autonomia ed ottimizza il tempo di ricarica della batteria, inoltre la estensione del caricabatteria è indispensabile per la ricarica di batterie con potenza maggiore usate per ottenere lunghe autonomie.
- BY-PASS MANUALE PER LA MANUTENZIONE SU UPS DA 6K IN POI
Il By-Pass manuale assicura la mancanza di tensioni all’interno dell’UPS per interventi di manutenzione, garantendo alimentazione alle apparecchiature collegate.
- FUNZIONAMENTO PARALLELO RINDONDANTE PER UPS DA 6 A 10K
EGRT06K e EGRT10K possono funzionare in parallelo ridondante fino a 3 unità, questo aumenta la capacità di potenza, la sicurezza di lavoro senza interruzioni del servizio.
- RACK 19” / TOWER design
La serie ERT1 è detta “convertibile”, può cioè essere installata in versione RACK 19” o TOWER, con la facile rotazione del display LCD, rendendolo il sistema ideale per il “backup power protection solution” per server, sistemi di salvataggio, network equipment e altri tipi di carichi.
- Power Factor Correction fino a 0.99
Il PFC migliora la qualità della corrente assorbita ed incrementa il rendimento energetico, con il conseguente risparmio economico
- Comunicazione
Software per tutti i sistemi operativi e ambienti di rete. Piattaforma di supervisione e shutdown VIEWPOWER
GARANZIA 24 MESI
| MODELLO | ERT101K | ERT101.5K | EGRT02K | EGRT03K | |||||
| POTENZA | 1000VA/1000W | 1500VA/1500W | 2000VA/2000W | 3000VA/3000W | |||||
| DATI INGRESSO | |||||||||
| Tensione | Tensione nominale | 200/208/220/230/240Vac monofase | |||||||
| Range tensioni | 110-300Vac ±5% a 50% del carico
160-300Vac ±5% a 100% del carico |
||||||||
| Ritorno linea bassa | 170Vac ±5% | ||||||||
| Ritorno linea alta | 290Vac ±5% | ||||||||
| Range frequenza | 40Hz : 70Hz ±5% | ||||||||
| Fasi | Monofase con neutro | ||||||||
| Fattore di potenza PF | ≥ 0.99 a tensione nominale (carico 100%) | ||||||||
| Distorsione armonica THDi% | ≥ 5% @ tensione nominlale | ||||||||
| DATI USCITA | |||||||||
| Tensione | 200/208/220/230/240Vac monofase | ||||||||
| Tolleranza volt (battery mode) | ±1% | ||||||||
| Frequenza (range di sincronizzazione) | 47Hz : 53Hz o 57Hz : 63 Hz | ||||||||
| Frequenza (range battery mode) | 50Hz ± 0.1Hz o 60Hz ± 0.1Hz | ||||||||
| Fattore corrente di cresta | 3 : 1 | ||||||||
| Distorsione armonica | ≤ 2% THD (carico lineare) ≤ 4% THD (carico non lineare) | ||||||||
| Tempo di intervento | Da linea a batteria | Zero | |||||||
| Da inverter a bypass | 4 ms (tipica) | ||||||||
| Forma d’onda (battery mode) | SINUSOIDALE PURA | ||||||||
| EFFICIENZA | |||||||||
| Con rete presente | 89% | 91% | |||||||
| Con funzionamento da batteria | ≈ 88 ÷ 90% | ||||||||
| BATTERIE | |||||||||
| Modello standard | Tipo batteria | 12V / 9 Ah | 12V / 9 Ah | 12V / 9 Ah | 12V / 9 Ah | ||||
| Quantità batterie | 2 | 3 | 4 | 6 | |||||
| Tempo di ricarica tipico | 4 ore al 90% della capacità | ||||||||
| Corrente di carica (max) | 2 A @ 12 A settabile | 2 A @ 8 A settabile | |||||||
| Tensione di carica | 27.4Vdc ±1% | 41.1Vdc ±1% | 54.8Vdc ±1% | 82.1Vdc ±1% | |||||
| SEGNALAZIONI | |||||||||
| Pannello LCD |
Stato UPS – livello del carico – livello batteria – tensione ingresso/uscita – tempo di scarica batterie – guasto |
||||||||
| ALLARMI | |||||||||
| Funzionamento da batteria | Suono ogni 5” | ||||||||
| Batteria bassa | Suono ogni 2” | ||||||||
| Overload (sovraccarico) | Suono ogni secondo | ||||||||
| Fault (Guasto) | Suono continuo | ||||||||
| Dimensioni e pesi | |||||||||
| Modello standard | Dimensioni PxLxH mm | 410x438x88 | 410x438x88 | 510x438x88 | 630x438x88 | ||||
| Peso netto kg. | 12 | 15 | 20 | 28 | |||||
| Modello senza batteria | Dimensioni PxLxH mm | 410x438x88 | 410x438x88 | 510x438x88 | 510x438x88 | ||||
| Peso netto kg. | 7 | 8 | 10 | 13 | |||||
| CONDIZIONI AMBIENTALI | |||||||||
| Umidità operativa | 20 ÷ 90% RH @ 0 ÷ 40°C (senza condensa) | ||||||||
| Rumorosità | < 50Dba @ 1 m. | ||||||||
| INTERFACCE | |||||||||
| Smart RS232/USB | Windows family, linux, Unix, Mac | ||||||||
| Optional SNMP | Power management per SNMP manager e web browser | ||||||||
| MODELLO | ERT106K | ERT110K | |||
| POTENZA | 6KVA/6KW | 10KVA/10KW | |||
| DATI INGRESSO | |||||
| Tensione | Tensione nominale | 200/208/220/230/240Vac monofase | |||
| Range tensioni | 110-300Vac ±5% a 50% del carico
176-300Vac ±5% a 100% del carico |
||||
| Ritorno linea bassa | 170Vac ±5% | ||||
| Ritorno linea alta | 290Vac ±5% | ||||
| Frequenza | 46:54Hz @ 50Hz / 56:64Hz @ 60Hz | ||||
| Fasi | Monofase con terra | ||||
| Fattore di potenza PF | ≥ 0.99 a tensione nominale (carico 100%) | ||||
| Distorsione armonica THDi % | < 4% @ 100% del carico, < 6% @ 50% del carico | ||||
| DATI USCITA | |||||
| Tensione | 200/208/220/230/240Vac monofase | ||||
| Tolleranza tensione (battery mode) | ±1% | ||||
| Frequenza (range di sincronizzazione) | 46Hz : 54Hz o 56Hz : 64 Hz | ||||
| Frequenza (range battery mode) | 50Hz ± 0.1Hz o 60Hz ± 0.1Hz | ||||
| Fattore corrente di cresta | 3 : 1 | ||||
| Distorsione armonica | ≤ 2% THD (carico lineare) ≤ 4% THD (carico non lineare) | ||||
| Tempo di intervento | Da linea a batteria | Zero | |||
| Da inverter a bypass | Zero | ||||
| Forma d’onda (battery mode) | SINUSOIDALE PURA | ||||
| EFFICIENZA | |||||
| Con rete presente | 94% | ||||
| Con funzionamento da batteria | 92% | ||||
| BATTERIE | |||||
| Modello standard | Tipo batteria | 12V / 7.2 Ah | 12V / 9 Ah | ||
| Quantità batterie | 20 | 20 | |||
| Tempo di ricarica tipico | 7 ore al 90% della capacità | 9 ore al 90% della capacità | |||
| Corrente di carica (max) | 1.0 A @ 4.0 A | ||||
| Tensione di carica | 273.0Vdc | ||||
| SEGNALAZIONI | |||||
| Pannello LCD |
Stato UPS – livello del carico – livello batteria – tensione ingresso/uscita – tempo di scarica batterie – guasto |
||||
| ALLARMI | |||||
| Funzionamento da batteria | Suono ogni 4” | ||||
| Batteria bassa | Suono ogni secondo | ||||
| Overload (sovraccarico) | Suono doppio ogni secondo | ||||
| Fault (Guasto) | Suono continuo | ||||
| Dimensioni e pesi | |||||

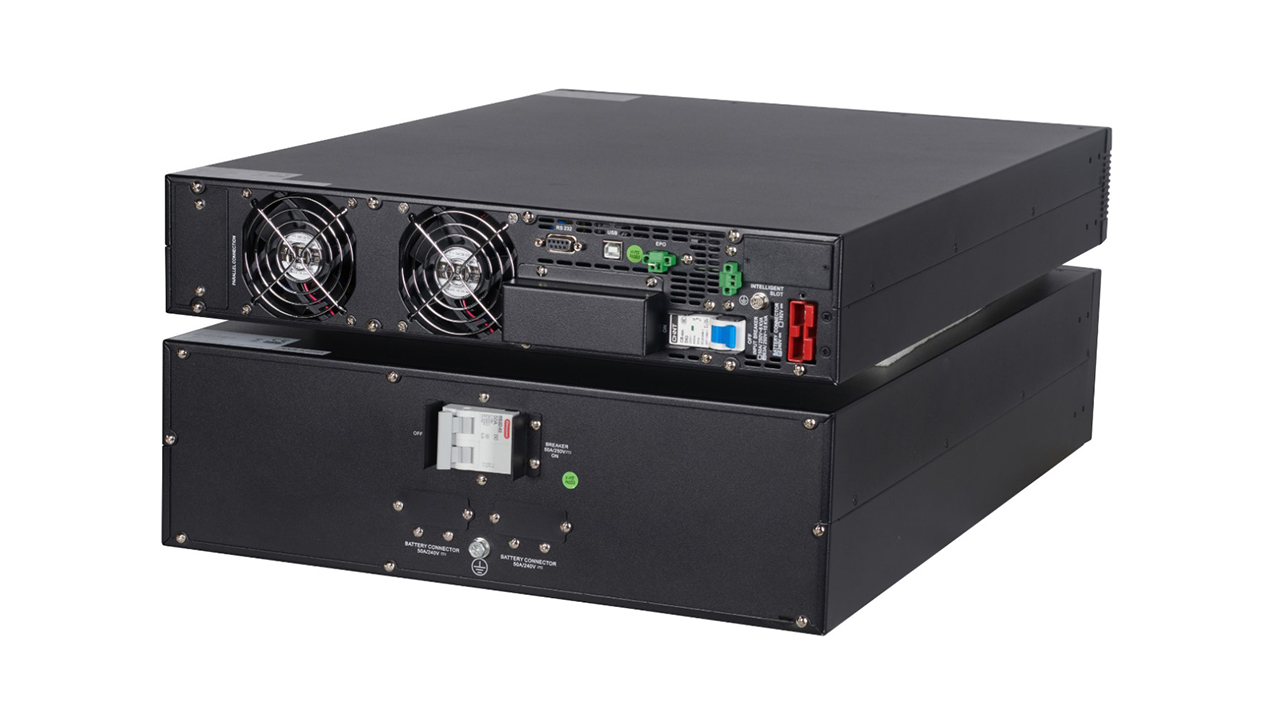

| Modello standard | Dimensioni PxLxH mm | UPS 610X438X88 (2U)+ batt. 600x438x133 (3U) | UPS 610X438X88 (2U)+ batt. 600x438x133 (3U) | ||
| Peso netto kg. | 17+57 | 20+63 | |||
| Modello senza batterie | Dimensioni PxLxH mm | 610x438x88 (2U) | 668x438x88 (2U) | ||
| Peso netto kg. | 17 | 20 | |||
| CONDIZIONI AMBIENTALI | |||||
| Umidità operativa | 0 ÷ 95% RH @ 0 ÷ 40°C (senza condensa) | ||||
| Rumorosità | < 58Dba @ 1 m. | < 60Dba @ 1 m. | |||
| INTERFACCE | |||||
| Smart RS232/USB | Windows family, linux, Unix, Mac | ||||
| Optional SNMP | Power management per SNMP manager e web browser | ||||
