SC1 – SOCCORRITORI DI CORRENTE ONDA SINUSOIDALE PURA EN50171 1-20KVA MONOFASE E TRI-MONOFASE

Category, ,

CARATTERISTICHE PRINCIPALI SCS EN 50171

SOVRACCARICO CONTINUO DEL 120%

PROTEZIONE CONTRO L’INVERSIONE DELLE BATTERIE

ALTA CORRENTE DI RICARICA

INVOLUCRO CON ALTRA PROTEZIONE MECCANICA

BATTERIA VITA ATTESA 10 ANNI

RIPRISTINO AUTONOMIA ALL’80% ENTRO 12 ORE DOPO SCARICA PROFONDA

La serie SC1 è disponibile nelle potenze da 1 KVA a 20 KVA con la sua tecnologia e la sua versatilità è adatta ad alimentare qualsiasi sistema elettrico

  • illuminazione di sicurezza;
  • circuiti elettrici di impianti antincendio automatici;
  • sistemi cercapersone e impianti segnalazione di sicurezza;
  • apparecchiature di aspirazione fumi;
  • sistemi di segnalazione di presenza di monossido di carbonio;
  • impianti specifici di sicurezza per particolari edifici, ad esempio, in aree ad alto rischio.

SOCCORRITORE DOPPIA CONVERSIONE

Un sistema di continuità a DOPPIA CONVERSIONE che fornirà una tensione perfetta, per una completa protezione di alta qualità per i Vostri dispositivi sensibili

FATTORE DI POTENZA IN USCITA φ 1.0

Confrontando questa linea di Soccorritori ON-LINE con la concorrenza sul mercato attuale, possiamo affermare che gli SC1 hanno il migliore Power Factor di uscita 1.0. Offrono un rendimento elevato e grande efficienza per le applicazioni critiche

AMPIO RANGE D’INGRESSO (110 V -300 V)

SC1 è in grado di fornire corrente stabile e pulita alle apparecchiature collegare anche in ambienti molto critici e instabili.

FUNZIONE (EPO) Emergency Power Off

Questa funzione serve allo spegnimento del Soccorritore da parte del personale addetto in caso di incendio e altra situazione di emergenza.

FUNZIONAMENTO CONTEMPORANEO DI SNMP+USB+RS-232

Questa funzione permette di utilizzare la comunicazione da tutte le porte USB, RS-232 e SNMP simultaneamente.

CARICA BATTERIE STUDIATO PER OTTIMIZZARE LE PERFORMANCE DELLE BATTERIE

La serie SC1 1-3K è equipaggiata da un carica batterie a 2 step per garantire la massima autonomia. Inoltre regola la tensione di carica secondo la temperatura di lavoro. Tutti questi accorgimenti sono stati studiati per prolungare nel tempo la vita delle batterie montate nel SC1

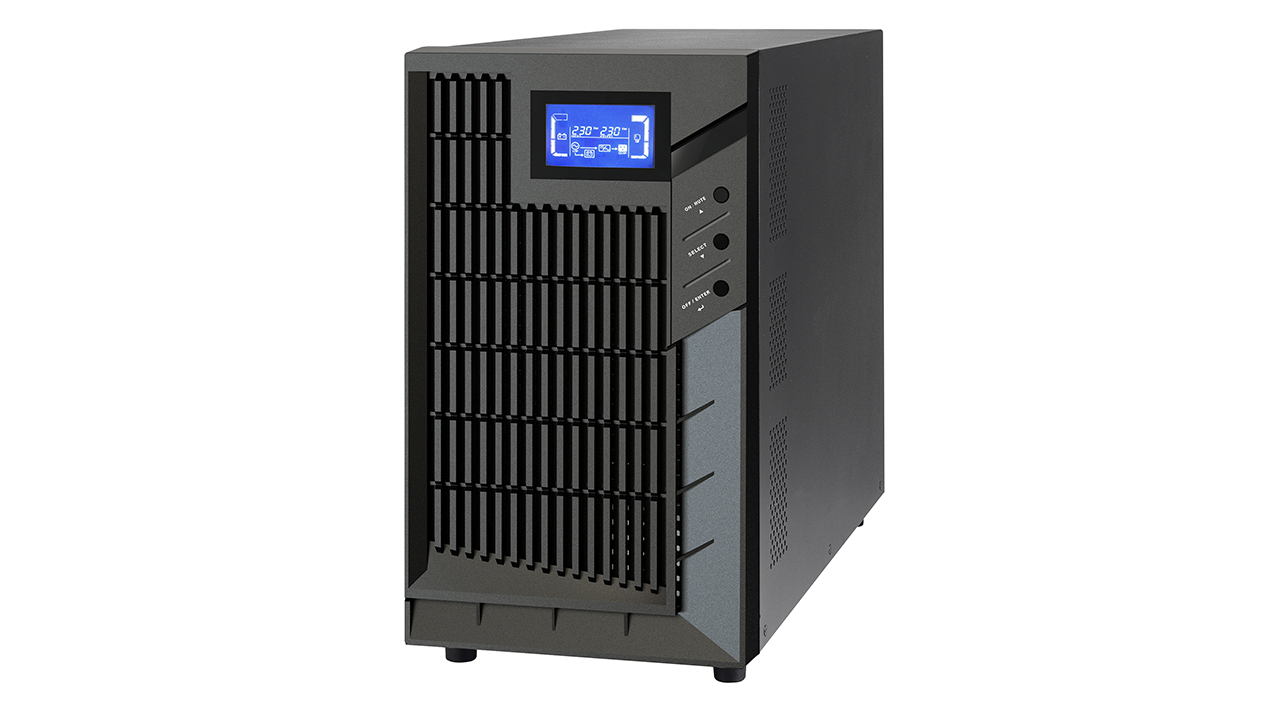

SC1 1K/2K/3K monofase ONLINE DOPPIA CONVERSIONE
MODELLO SC101K SC102K SC103K
POTENZA NOMINALE 1000 VA / 1000 W 2.000 VA / 2.000 W 3.000 VA / 3.000 W
POTENZA EN 50171 833 VA / 833 W 1.666 VA / 1.666 W 2.500 VA / 2.500 W
INGRESSO
Gamme tensioni Commutazione linea bassa  160 VAC / 140 VAC / 120 VAC / 110 VAC ± 5 %

(Base di rete in percentuale   100% – 80 % / 80 % – 70 % / 70 – 60 % / 60 % – 0)
Ritorno linea bassa  175 VAC ± 5
Commutazione linea alta  300 VAC ± 5 %
Ritorno linea alta  290 VAC ± 5 %
Range frequenza 40 Hz ~ 70 Hz
Fasi Monofase con Neutro
Fattore di potenza P. F.

≧ 0.95
USCITA
Tolleranza Volt (Batt. Mode) ± 3%
Frequenza (Range di sincronizzazione) 47.5Hz ~ 52.5 Hz or 57Hz ~ 63 Hz
Frequenza (Range Batt. Mode) 50 Hz ± 0.25 Hz or 60Hz ± 0.3 Hz
Fattore Corrente di cresta 3:1
Distorsione armonica ≦ 3 % THD (carico lineare)

≦ 6 % THD (carico non lineare)

 ≦ 4 % THD (carico lineare)

≦ 7 % THD (carico non lineare)
Tempo d’intervento Da linea a Batteria Zero
Da Inverter a Bypass 4 ms (Tipica)
Forma D’onda (Battery Mode) SINUSOIDALE PURA
EFFICIENZA
Con rete presente ~ 85% ~ 88%
Con funzionamento da batteria ~ 83%
BATTERIA
Tipo Batteria Vedi tabelle autonomie
Quantità batterie Vedi tabelle autonomie
Autonomia tipica Vedi Tabella Vedi Tabella Vedi Tabella
Corrente di carica (max.) 8.0 A
Tensione di carica 41.0 VDC ± 1% 82.1 VDC ±1%
SEGNALAZIONI
Pannello LCD

Stato Soccorritore, Livello del carico, Livello Batteria, Tensione ingresso/uscita, Tempo di scarica batterie, Condizione di guasto
ALLARMI
Funzionamento da batteria Suono ogni 4 secondi
Batteria Bassa Suono ogni secondo
Sovraccarico Suono doppio ogni secondo
Guasto Suono continuo
DIMENSIONI E PESI
Formato Tower Dimensioni, P x L x H (mm) 397 X 145 X 220 421 X 190 X 318
Peso netto (kg) 6,86 12,93
DATI AMBIENTALI
Umidità operativa 20-90 % RH @ 0- 40°C (Senza condensa)
Rumorosità < 45dBA @ 1 Metro
INTERFACCE
Smart RS-232/USB Windows family, Linux, Unix, Mac
Optional SNMP Power management per SNMP manager e web browser
* Le specifiche dei prodotti possono essere soggette a variazione senza preavviso



SC1 6K/10K monofase ONLINE DOPPIA CONVERSIONE
MODELLO SC106K SC110K
POTENZA NOMINALE 6.000 VA / 6.000 W 10.000 VA / 10.000 W
POTENZA EN 50171 5.000 VA / 5.000 W 8.330 VA / 8.330 W
INGRESSO
Gamma tensioni Commutazione linea bassa  176 VAC @ 100% del carico

110 VAC @ 50% del carico
Ritorno linea bassa  186 VAC @ 100% del carico

120 VAC @ 50% del carico
Commutazione linea alta  300 VAC
Ritorno linea alta  290 VAC
Range Frequenza 46~54 Hz ◎ 50Hz / 56~64 Hz ◎ 60Hz
Fasi Monofase con Terra
Fattore di potenza P.F. ≧ 0.99  @ 100% del carico
USCITA
Tolleranza Volt (Battery Mode) ± 1%
Frequenza (Range di sincronizzazione) 46~54 Hz ◎ 50 Hz / 56~64 Hz ◎ 60 Hz
Frequenza (Range Battery Mode) 50 Hz ± 0.1 Hz or 60 Hz ± 0.1 Hz
Fattore Corrente di cresta 3:1
Distorsione armonica ≦ 2 % THD (carico lineare) –  ≦ 6 % THD (carico non lineare)
Tempo d’intervento Da linea a batteria Zero
Da Inverter a Bypass Zero
Forma d’onda (Battery Mode) SINUSOIDALE PURA
EFFICENZA
Con rete presente 90%
Con funzionamento da batteria 88%
BATTERIA
Tipo Batteria 12V / 9AH 12V / 9AH
Quantità batterie Vedi Tabella Vedi Tabella
Corrente di carica (max.) 4.0 A
Tensione di carica 273.0 VDC
SEGNALAZIONI
Pannello LCD

Stato Soccorritore, Livello del carico, Livello Batteria, Voltaggio ingresso/uscita, Tempo di scarica batterie, Condizione di guasto
ALLARMI
Funzionamento da batteria Suono ogni 4 secondi
Batteria Bassa Suono ogni secondo
Sovraccarico Suono doppio ogni secondo
Guasto Suono continuo
DIMENSIONI E PESI
Formato Tower Dimensioni, P x L x H (mm) 592 X 250 X 576
Peso netto (kg) 22 24
DATI AMBIENTALI
Umidita operativa 20-90 % RH @ 0- 40°C (senza condensa)
Rumorosità < 45dBA @ 1 Metro < 58dB @ 1 Metro
INTERFACCE
Smart RS-232 Windows family, Linux Unix e Mac
USB
Optional SNMP Power management per SNMP manager e web browser

* Le specifiche dei prodotti possono essere soggette a variazione senza preavviso

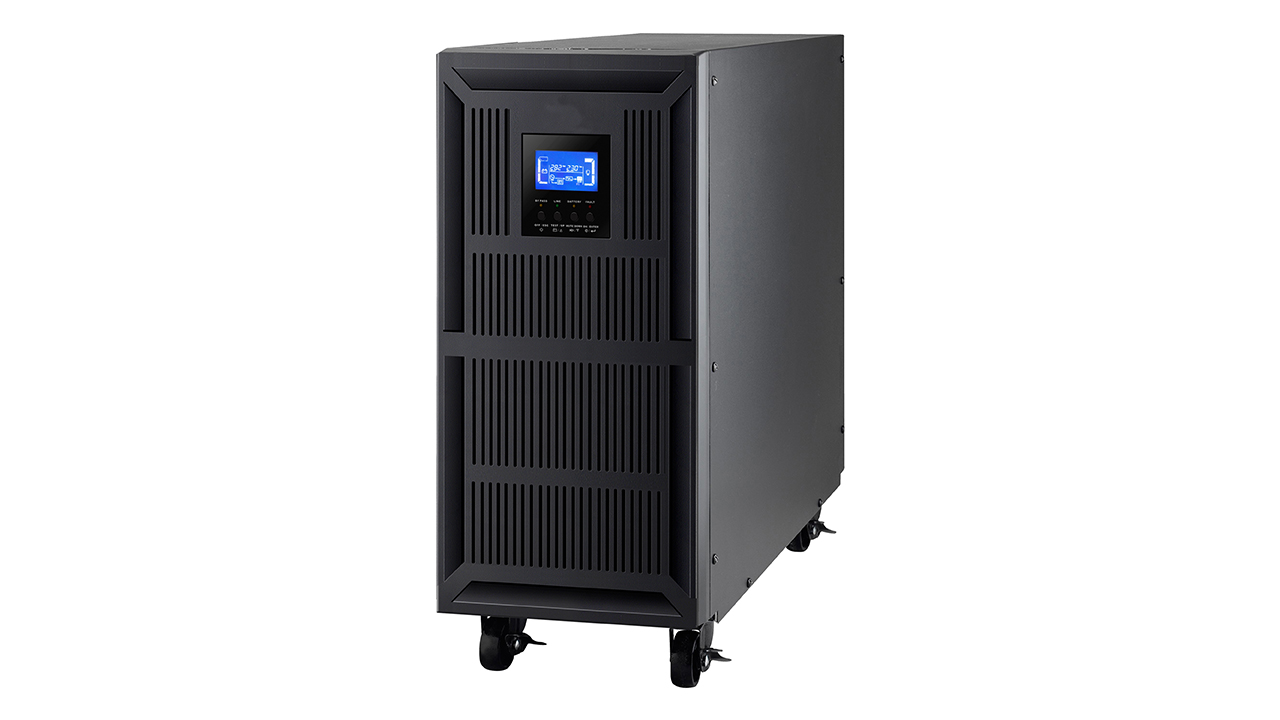

SC13T 10K/20K trifase/monofase ONLINE DOPPIA CONVERSIONE
MODELLO SC13T10K SC13T20K
FASI Trifase ingresso / monofase uscita
POTENZA NOMINALE 10.000 VA / 10.000 W 20.000 VA / 20.000 W
POTENZA EN 50171 8.000 VA / 7.500 W 16.000 VA / 15.000 W
INGRESSO
Gamma tensioni Commutazione linea bassa  176 VAC (F/N) @ 100% del carico

110 VAC (F/N) @ 50% del carico
Ritorno linea bassa  186 VAC (F/N) @ 100% del carico

120 VAC (F/N) @ 50% del carico
Commutazione linea alta  300 VAC   (F/N)
Ritorno linea alta  290 VAC  (F/N)
Gamma frequenza 46~54 Hz ◎ 50Hz / 56~64 Hz ◎ 60Hz
Fasi Trifase con neutro e terra
Fattore di potenza P.F.

≧ 0.99  @ 100% del carico
USCITA
Tolleranza Volt (Battery Mode) ± 1%
Frequenza (Range di sincronizzazione) 46~54 Hz ◎ 50 Hz / 56~64 Hz ◎ 60 Hz
Frequenza (Range Battery Mode) 50 Hz ± 0.1 Hz or 60 Hz ± 0.1 Hz
Fattore Corrente di cresta 3:1
Distorsione armonica ≦ 2 % THD (carico lineare)     ≦ 6 % THD (carico non lineare)
Tempo d’intervento Da linea a batteria Zero
Da Inverter a Bypass Zero
Forma d’onda (Battery Mode) SINUSOIDALE PURA
EFFICIENZA
Con rete presente 90%
Con funzionamento da batteria 88%
BATTERIA
Tipo Batteria Vedi tabella Vedi tabella
Quantità batterie Vedi tabella Vedi tabella
Corrente di carica (max.) 4.0 A 8.0 A
Tensione di carica 273.0 VDC
SEGNALAZIONI
Pannello LCD

Stato Soccorritore, Livello del carico, Livello Batteria, Tensione ingresso/uscita, Tempo di scarica batterie, Condizione di guasto
ALLARMI
Funzionamento da batteria Suono ogni 4 secondi
Batteria Bassa Suono ogni secondo
Sovraccarico Suono doppio ogni secondo
Guasto Suono continuo
DIMENSIONI E PESI
Formato tower Dimensioni, P x L x H (mm) 592 X 250 X 576
Peso netto (kg) 24 37
DATI AMBIENTALI
Umidita operativa 20-90 % RH @ 0- 40°C (senza condensa)
Rumorosità < 45dBA @ 1 Metro < 60dB @ 1 Metro
INTERFACCE
Smart RS-232 Windows family, Linux e Mac
USB
Optional SNMP Power management per SNMP manager e web browser

* Le specifiche dei prodotti possono essere soggette a variazione senza preavviso

SOCCORRITORE CENTRALIZZATO ONDA SINUSOIDALE EN50171

COMBINAZIONI AUTONOMIE E BATTERY BOX

SC101K

Modello                            Type Dimensioni mm.                          Dimensions mm.

H x L x P / H x W x D

 Batteria                            Battery Peso               Weight                   ± Kg Potenza              Power       P.F. 1,0 AUTON. 60min
Carico MAX		 AUTON. 90min
Carico MAX		 AUTON. 120min
Carico MAX
SOCCORRITORE SENZA BATTERIE 1KVA (potenza CEI 50171 937VA / 750W)
SC101K-S 220 x 145 x 397 (SCS) NO BATTERY 7 833 W 0 W 0 W 0 W
SOCCORRITORE COMPLETO CON BATTERIA  1KVA (potenza CEI 50171 937VA / 750W)
SC101K-3×9 220 x 145 x 397 (SCS+Bat) n° 3 – 12V x 9Ah 15 833 W 160W 110W 80W
SC101K-6×9 220 x 145 x 397 (SCS) NO BATTERY 7 833 W 360W 250W 180W
220 x 145 x 397 (B. BOX) n° 6 – 12V x 9Ah 20
SC101K-9×9 220 x 145 x 397 (SCS) NO BATTERY 7 833 W 500W 400W 275W
318 x 190 x 421 (B. BOX) n° 9 – 12V x 9Ah 40
SC101K-12×9 220 x 145 x 397 (SCS) NO BATTERY 7 833 W 680W 550W 385W
318 x 190 x 421 (B. BOX) n° 12 – 12V x 9Ah 40

SC102K

Modello                            Type Dimensioni mm.                          Dimensions mm.

H x L x P / H x W x D

 Batteria                            Battery Peso               Weight                   ± Kg Potenza              Power       P.F. 1,0 AUTON. 60min
Carico MAX		 AUTON. 90min
Carico MAX		 AUTON. 120min
Carico MAX
SOCCORRITORE SENZA BATTERIE 2KVA (potenza CEI 50171 1875VA / 1500W)
SC102K-S 318 x 190 x 421 (SCS) NO BATTERY 13 1,66 KW 0 W 0 W 0 W
SOCCORRITORE COMPLETO CON BATTERIA  2KVA (potenza CEI 50171 1875VA / 1500W)
SC102K-6×9 318 x 190 x 421 (SCS+Bat) n° 6 – 12V x 9 Ah 30 1,66 KW 340W 230W 150W
SC102K-12×9 318 x 190 x 421 (SCS) NO BATTERY 13 1,66 KW 660W 510W 366W
318 x 190 x 421 (B.BOX) n° 12 – 12V x 9Ah 40
SC102K-18×9 318 x 190 x 421 (SCS) NO BATTERY 13 1,66 KW 1000W 800W 570W
318 x 190 x 535 (B.BOX) n° 18 – 12V x 9Ah 61
SC102K-24×9 318 x 190 x 421 (SCS) NO BATTERY 13 1,66 KW 1360W 1100W 780W
2 x 318 x 190 x 421 (B.BOX) n° 24 – 12V x 9 Ah 30

SC103K

Modello                            Type Dimensioni mm.                          Dimensions mm.

H x L x P / H x W x D

 Batteria                            Battery Peso               Weight                   ± Kg Potenza              Power       P.F. 1,0 AUTON. 60min
Carico MAX		 AUTON. 90min
Carico MAX		 AUTON. 120min
Carico MAX
SOCCORRITORE SENZA BATTERIE 3KVA (potenza CEI 50171 2812VA / 2250W)
SC103K-S 318 x 190 x 421 (SCS) NO BATTERY 13 2,5 KW 0 W 0 W 0 W
SOCCORRITORE COMPLETO CON BATTERIA  3KVA (potenza CEI 50171 2812VA / 2250W)
SC103K-6×9 318 x 190 x 421 (SCS+Bat) n° 6 – 12V x 9 Ah 30 2,5 KW 340W 230W 150W
SC103K-12×9 318 x 190 x 421 (SCS) NO BATTERY 13 2,5 KW 660W 510W 366W
318 x 190 x 421 (B.BOX) n° 12 – 12V x 9Ah 40
SC103K-18×9 318 x 190 x 421 (SCS) NO BATTERY 13 2,5 KW 1000W 800W 570W
318 x 190 x 535 (B.BOX) n° 18 – 12V x 9Ah 61
SC103K-24×9 318 x 190 x 421 (SCS) NO BATTERY 13 2,5 KW 1360W 1100W 780W
2-318 x 190 x 421 (B.BOX) n° 24 – 12V x 9Ah 40+40
SC103K-6X60 318 x 190 x 421 (SCS) NO BATTERY 13 2,5 KW 2250W 1750W 1250W
1000 x 650 x 550 (B.BOX) n° 6 – 12V x 60Ah 250
SC103K-12X60 318 x 190 x 421 (SCS) NO BATTERY 13 2,5 KW 4500W 3500 W 2250W
1000 x 650 x 550 (B.BOX) n° 12 – 12V x 60Ah 350

SC106K

Modello                            Type Dimensioni mm.                          Dimensions mm.

H x L x P / H x W x D

 Batteria                            Battery Peso               Weight                   ± Kg Potenza              Power       P.F. 1,0 AUTON. 60min
Carico MAX		 AUTON. 90min
Carico MAX		 AUTON. 120min
Carico MAX
SOCCORRITORE SENZA BATTERIE 6KVA (potenza CEI 50171 4800VA / 4000W)
SC106K-S SC106K-S NO BATTERY 13 5 KW 0 W 0 W 0 W
SOCCORRITORE COMPLETO CON BATTERIA 6KVA (potenza CEI 50171 4800VA / 4000W)
SC106K-20×9 576 x 250 x 592 (SCS+Bat) n° 20 – 12V x 9 Ah 85 5 KW 1100W 900W 700W
SC106K-40×9 576 x 250 x 592 (SCS) NO BATTERY 22 5 KW 2250W 1850W 1400W
576 x 250 x 592 (B.BOX) n° 40 – 12V x 9Ah 125
SC106K-60×9 576 x 250 x 592 (SCS) NO BATTERY 22 5 KW 3400W 2800W 2150W
576 x 250 x 830 (B.BOX) n° 60 – 12V x 9Ah 190
SC106K-80×9 576 x 250 x 592 (SCS) NO BATTERY 22 5 KW 4500W 3750W 2900W
2-576 x 250 x 592 (B.BOX) n° 80 – 12V x 9Ah 125+125
SC106K-20×60 576 x 250 x 592 (SCS) NO BATTERY 22 5 KW 7300W 5700W 4000W
1000 x 650 x 550 (B.BOX) n° 20 – 12V x 60Ah 420
SC106K-20×100 576 x 250 x 592 (SCS) NO BATTERY 22 5 KW 12500W 10500W 7500W
1400 x 650 x 710 (B.BOX) n° 20 – 12V x 100Ah 800
SC106K-40×60 576 x 250 x 592 (SCS) NO BATTERY 22 5 KW 14500W 11600W 8500W
1600 x 820 x 800 (B.BOX) n° 40 – 12V x 60Ah 950

SC110K

Modello                            Type Dimensioni mm.                          Dimensions mm.

H x L x P / H x W x D

 Batteria                            Battery Peso               Weight                   ± Kg Potenza              Power       P.F. 1,0 AUTON. 60min
Carico MAX		 AUTON. 90min
Carico MAX		 AUTON. 120min
Carico MAX
SOCCORRITORE SENZA BATTERIE 10KVA (potenza CEI 50171 8000VA / 6600W)
SC110K-S 576 x 250 x 592 (SCS) NO BATTERY 24 8,33 KW 0 W 0 W 0 W
SOCCORRITORE COMPLETO CON BATTERIA  10KVA (potenza CEI 50171 8000VA / 6600W)
SC110K-20×9 576 x 250 x 592 (SCS+Bat) n° 20 – 12V x 9 Ah 85 8,33 KW 1100W 900W 700W
SC110K-40×9 576 x 250 x 592 (SCS) NO BATTERY 24 8,33 KW 2250W 1850W 1400W
576 x 250 x 592 (B.BOX) n° 40 – 12V x 9Ah 125
SC110K-60×9 576 x 250 x 592 (SCS) NO BATTERY 24 8,33 KW 3400W 2800W 2150W
576 x 250 x 830 (B.BOX) n° 60 – 12V x 9Ah 190
SC110K-80×9 576 x 250 x 592 (SCS) NO BATTERY 24 8,33 KW 4500W 3750W 2900W
2-576 x 250 x 592 (B.BOX) n° 80 – 12V x 9Ah 125+125
SC110K-20×60 576 x 250 x 592 (SCS) NO BATTERY 24 8,33 KW 7300W 5700W 4000W
1000 x 650 x 550 (B.BOX) n° 20 – 12V x 60Ah 500
SC110K-20×100 576 x 250 x 592 (SCS) NO BATTERY 24 8,33 KW 12500W 10500W 7500W
1400 x 650 x 710 (B.BOX) n° 20 – 12V x 100Ah 800
SC110K-40×60 576 x 250 x 592 (SCS) NO BATTERY 24 8,33 KW 14500W 11600W 8500W
1600 x 820 x 800 (B.BOX) n° 40 – 12V x 60Ah 950

SC13T10K

Modello                            Type Dimensioni mm.                          Dimensions mm.

H x L x P / H x W x D

 Batteria                            Battery Peso               Weight                   ± Kg Potenza              Power       P.F. 1,0 AUTON. 60min
Carico MAX		 AUTON. 90min
Carico MAX		 AUTON. 120min
Carico MAX
SOCCORRITORE SENZA BATTERIE 10KVA (potenza CEI 50171 8000VA / 6600W)
SC13T10K-S 576 x 250 x 592 (SCS) NO BATTERY 24 7,5 KW 0 W 0 W 0 W
SOCCORRITORE COMPLETO CON BATTERIA  10KVA (potenza CEI 50171 8000VA / 6600W)
SC13T10K-20×9 576 x 250 x 592 (SCS+Bat) n° 20 – 12V x 9 Ah 85 7,5 KW 1100W 900W 700W
SC13T10K-40×9 576 x 250 x 592 (SCS) NO BATTERY 24 7,5 KW 2250W 1850W 1400W
576 x 250 x 592 (B.BOX) n° 40 – 12V x 9Ah 125
SC13T10K-60×9 576 x 250 x 592 (SCS) NO BATTERY 24 7,5 KW 3400W 2800W 2150W
576 x 250 x 830 (B.BOX) n° 60 – 12V x 9Ah 190
SC13T10K-80×9 576 x 250 x 592 (SCS) NO BATTERY 24 7,5 KW 4500W 3750W 2900W
2-576 x 250 x 592 (B.BOX) n° 80 – 12V x 9Ah 125+125
SC13T10K-20×60 576 x 250 x 592 (SCS) NO BATTERY 24 7,5 KW 7300W 5700W 4000W
1000 x 650 x 550 (B.BOX) n° 20 – 12V x 60Ah 500
SC13T10K-20×100 576 x 250 x 592 (SCS) NO BATTERY 24 7,5 KW 12500W 10500W 7500W
1400 x 650 x 710 (B.BOX) n° 20 – 12V x 100Ah 800
SC13T10K-40×60 576 x 250 x 592 (SCS) NO BATTERY 24 7,5 KW 14500W 11600W 8500W
1600 x 820 x 800 (B.BOX) n° 40 – 12V x 60Ah 950

 SC13T20K

Modello                            Type Dimensioni mm.                          Dimensions mm.

H x L x P / H x W x D

 Batteria                            Battery Peso               Weight                   ± Kg Potenza              Power       P.F. 1,0 AUTON. 60min
Carico MAX		 AUTON. 90min
Carico MAX		 AUTON. 120min
Carico MAX
SOCCORRITORE SENZA BATTERIE 20KVA (potenza CEI 50171 16kVA / 12.8kW)
SC13T20K-S 576 x 250 x 592 (SCS) NO BATTERY 40 15 KW 0 W 0 W 0 W
SOCCORRITORE COMPLETO CON BATTERIA  20KVA (potenza CEI 50171 16kVA / 12.8kW)
SC13T20K-20×100 576 x 250 x 592 (SCS) NO BATTERY 40 15 KW 13000W 10000W 7500W
1400 x 650 x 710 (B.BOX) n° 20 – 12V x 100Ah 800
SC13T20K-40×60 576 x 250 x 592 (SCS) NO BATTERY 40 15 KW 14500W 11600W 8500W
1600 x 820 x 800 (B.BOX) n° 40 – 12V x 60Ah 950



Prodotti correlati

WhatsApp
Invia con WhatsApp
Piattaforma di gestione del consenso di Real Cookie Banner
