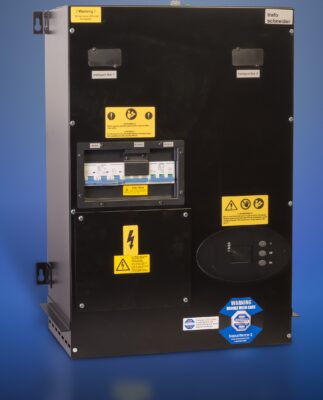

gruppi statici di continuità per switchboard

PLA-SB – UPS TRIFASE, DOPPIA CONVERSIONE PER SWITCHBOARD IP54, DA 10 A 60KVA

Richiedi informazioni
Nome e Cognome (richiesto)

Azienda (richiesto)

La tua email (richiesto)

Telefono (consigliato)

La tua richiesta

Dichiaro di avere letto l'informativa sulla privacy e di autorizzare il trattamento dei dati personali. I dati saranno utilizzati esclusivamente per le finalità indicate, mantenuti riservati e in nessun caso saranno comunicati a terzi.

Download

MODELLO			PLA10SB		PLA15SB	PLA20SB	PLA30SB	PLA40SB	PLA60SB
Ingresso	Potenza		10KVA 9KW		15KVA 13.5KW	20KVA 18KW	30KVA 27KW	40KVA 36KW	60KVA 54KW
	Fasi		3 Fasi 4 Cavi e Messa a terra
	Tensione Nominale		380/400/415Vac
	Intervallo Tensione		208~478Vac						138~485Vac
	Intervallo Frequenza		45-55Hz a 50Hz / 56-66Hz a 60Hz (auto rilevazione)						40-70Hz
	Fattore di potenza		≥0.99
	Corrente THDi		≤3% (100% carico non lineare)
	Intervallo di tensione Bypass		Tensione max.: 220Vac:+25% (opzionale +10%,+15%,+20% ) 230Vac:+20% (opzionale +10%,+15% ) 240Vac:+15% (opzionale +10% )
			Tensione min.: -45% (opzionale -10%, -20%, -30%)						opz.-20%-30%
			Intervallo di protezione frequenza: ±10%
	Gruppo elettrogeno		Supportato
Uscita	Fasi		3 Fasi 4 Cavi e Messa a terra
	Tensione Nominale		380/400/415Vac
	Fattore di potenza		0.9
	Regolazione Tensione		±1%
	Frequenza	Con rete	±1%、±2%、±4%、±5%、±10% della frequenza nominale (opzionale)						Sync con input quando frequenza ingresso >±10% ±1%、±2%、±4%、±5%、±10% opzionale
		batteria	(50/60±0.2%) Hz
	Fattore di cresta		3:1
	THD		≤2% con carico lineare						≤2% con carico lineare
			≤5% con carico non lineare						≤4% con carico non lineare
Batteria	Tensione		standard: ±120Vdc (20x12Vx/9Ah) (2x20pcs 12V9AH optional) con autonomia estesa: ±96V/±108V/±120Vdc (16/18/20pcs optional)	Unità standard: ±120Vdc (2x20pcs 12V9AH); con autonomia estesa Tensione opzionale: ±96V/±108V/±120Vdc (16/18/20pcs optional)			Unità Standard: ±120Vdc (3x20pcs 12V9AH); con autonomia estesa Tensione opzionale: ±96V/±108V/ ±120Vdc (16/18/20pcs optional)	con autonomia estesa Tensione opzionale: ±192V/±204V/ ±216V/±228V/ ±240VDC	Tensione opzionale: ±180V/±192V/±204V/ ±216V/±228V/±240/±252/ ±264/±276/±288/±300Vdc (30/32/34/36/38/40/ 42/44/46/48/50pcs optional) 360Vdc~600Vdc (30~50 pcs, 36 pcs standard, 36 and 50 pcs no derating in potenza; 32~34 pcs fattore pot. uscita 0.9;30 pcs fattore pot.uscita 0.8;)
	Corrente di ricarica(A) (corrente di carica può essere impostata in base alla capacità delle batterie)		Unità Standard: 1.35A (2.7A optional) con autonomia estesa: Max. corrente 10A	Unità standard: 2.7° con autonomia estesa: Max. corrente10A			Unità standard: 4.5A con autonomia estesa: Max.corrente 10A	4.5A con autonomia estesa: Max.corrente 10A con autonomia estesa: Max.corrente 10A	Max.corrente 20A
Tempo di Trasferimento			da rete a batteria: 0ms da rete a bypass: 0ms

CategoryGRUPPI STATICI DI CONTINUITA', GRUPPI STATICI DI CONTINUITA' TRIFASE

Modello speciale di sistema on-line a doppia conversione con alta efficienza e tensione di ingresso / uscita trifase. Questo sistema è stato realizzato per l’installazione e l’integrazione dell’ups trifase all’interno di quadri elettrici, anche in ambienti particolarmente aggressivi grazie alla metodologia di costruzione ed al grado di protezione della macchina.
La serie è ad alte prestazioni e ad alta efficienza con PF 1.
PLA-SB utilizza la tecnologia modulare di potenza e funziona in modalità ridondante N + x.
Questo modello può essere utilizzato in quadri elettrici di protezione per applicazioni industriali come applicazioni farmaceutiche, alimentari e liquidi,
linee di produzione auto, impianti di trattamento delle acque reflue, tecnologia a fascio di elettroni, produzione di acciaio,
miniere e tunneling e per tutte le applicazioni ad alta temperatura, alta umidità e polvere, in armadio speciale / acciaio
inossidabile IP54 con aria condizionata.
CARATTERISTICHE PRINCIPALI
– On line Doppia conversione
– Il tempo di trasferimento dell’uscita è 0ms
– Tecnologia PFC
– Controllo digitale completo (DSP)
– Fattore di potenza in uscita: 1.0
– Armonica corrente d’ingresso: <3%
– Supporta la modalità operativa economizzazione (ECO)
– Gruppo batterie ottimizzato, con tensioni di batterie opzionali
– Ampia gamma di tensioni di ingresso: 208 ~ 478Vac
– Ampia gamma di frequenza di ingresso: 40 ~ 70Hz
– Funzione Cold Start
– Porta di comunicazione: USB, RS232, RS485, porta parallela, contatto pulito
– Opzioni: scheda SNMP / scheda relè e MODBUS
– Doppio display LCD / LED
– Gestione intelligente della carica delle batterie
– Funzione EPO
– Gruppo batteria comune
– L’uscita può soddisfare il 100% di carico sbilanciato
– Contatto di arresto inverter

PLA-SB – UPS TRIFASE, DOPPIA CONVERSIONE PER SWITCHBOARD IP54, DA 10 A 60KVA
