EG133-EF133 – UPS TRIFASE, DOPPIA CONVERSIONE ONDA SINUSOIDALE, DA 10 A 120KVA
La serie EG133 è disponibile nelle potenze da 10KVA a 120KVA con tecnologia On-Line doppia conversione a controllo digitale; questa serie per la sua versatilità è adatta ad alimentare qualsiasi sistema elettrico ed elettronico
anche in situazioni critiche, oltre alla possibilità di utilizzarlo come convertitore di frequenza 50/60Hz o con l’utilizzo di generatori di corrente a motore.
CARATTERISTICHE
- UPS DOPPIA CONVERSIONE
Un vero UPS a DOPPIA CONVERSIONE che fornirà una corrente perfetta, per una completa protezione di alta qualità per i Vostri dispositivi sensibili, come le reti di PC (Network), piccoli centri di calcolo, server, telecomunicazioni, apparecchi sanitari/ospedalieri e applicazioni industriali in genere
- FATTORE DI POTENZA IN USCITA φ 1.0
Confrontando questa linea di UPS ON-LINE con la concorrenza sul mercato attuale, possiamo affermare che gli UPS EG133 hanno il migliore Power Factor di uscita 1.0. Offrono un rendimento elevato e l’efficienza per le applicazioni critiche
- DOPPIO INGRESSO
EG133 ha il doppio ingresso separato per linea e By-Pass, per avere maggiore flessibilità nella configurazione del sistema
- FUNZIONE ECO PER IL RISPARMIO ENERGETICO
EG133 ha la modalità ECO che migliora l’efficienza fino al 98% per ridurre il consumo di energia e i costi. In questa modalità, i carichi vengono alimentati direttamente dalla rete. In caso di mancanza di rete, l’UPS fornisce costantemente l’alimentazione al dispositivo collegato senza alcuna interruzione
- BY-PASS MANUALE PER LA MANUTENZIONE SU UPS
Il By-Pass manuale elimina le tensioni all’interno dell’UPS per interventi di manutenzione, assicurando al contempo la continuità di alimentazione alle apparecchiature collegate.
- FUNZIONAMENTO PARALLELO RINDONDANTE
Gli EG133 possono lavorare in parallelo ridondante fino a 3 unità, questo aumenta la capacità di potenza e la sicurezza di lavoro senza interruzioni del servizio
- Power Factor Correction SU TUTTE LE FASI PER TRI/MONOFASE
Il PFC migliora la qualità della corrente assorbita ed incrementa il rendimento energetico, con conseguente risparmio economico
COMUNICAZIONE
Software per tutti i sistemi operativi e ambienti di
rete, Piattaforma di supervisione e shutdown
UPSILON 2000
GARANZIA 24 MESI
- FUNZONE CONVERTITORE DI FREQUENZA 50/60 Hz
Blocca la frequenza in uscita a 50Hz o 60Hz indipendentemente dalla frequenza in ingresso ed elimina il By-Pass
- FUNZIONE (EPO) Emergency Power Off
Questa funzione serve allo spegnimento dell’UPS da parte del personale addetto in caso di incendio e altra situazione di emergenza.
- POTENZA CARICA BATTERIE REGOLABILE
Questa funzione permette di utilizzare la corretta potenza del carica batterie a secondo delle batterie montate, Regolazione fino a 12A per i modelli da 10K a 40K e 24A per i modelli da 60K a 80K
- CARICA BATTERIE STUDIATO PER OTTIMIZZARE LE PERFORMANCE DELLE BATTERIE
Gli UPS GALAXY1 33 sono equipaggiati con un carica batterie a 3 step estensibile, per ottimizzare la prestazione della batteria. Questa caratteristica prolunga l’autonomia ed ottimizza il tempo di ricarica della batteria, inoltre la estensione del carica batterie è indispensabile per la ricarica di batterie con potenza maggiore usate per ottenere lunghe autonomie
- TENSIONE DI BATTERIA REGOLABILE
Gli UPS EG133 hanno la possibilità di regolare il numero delle batterie da collegare da 32 a 40, per avere la maggior flessibilità d’uso e compatibilità possibile. (no su 10 KVA)

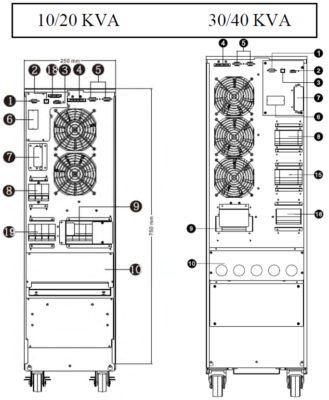

| MODELLO | EG13310k (s) | EG13320k (s) | EG13330k (s) | EG13340k (s) | |
| POTENZA | 10KVA/10KW | 20KVA/20KW | 30KVA/30KW | 40KVA/40KW | |
| INGRESSO | |||||
| tensione di funzionamento | 400Vac TRIFASE + Neutro | ||||
| Range di tensione | 305-478Vac trifase @ 100% carico
190-520Vac trifase @ 50% carico |
||||
| frequenza | da 46 a 54Hz @ 50Hz / 56-64 Hz @ 60Hz | ||||
| fattore di potenza | >0.99 @ 100% carico | ||||
| USCITA | |||||
| tensione | 3 X 360* – 380 – 400 – 415V trifase con neutro
1 X 208/220/230/240Vac monofase |
3 X 360* – 380 – 400 – 415V trifase con neutro | |||
| precisione uscita | ± 1% | ||||
| frequenza (range di sincronizzazione | da 46 a 54Hz @ 50Hz / 56-64 Hz @ 60Hz | ||||
| Frequenza (range battery mode) | 50Hz ± 0.1Hz o 60Hz ± 0.1Hz | ||||
| fattore di cresta | 3 : 1 | ||||
| distorsione armonica | < 2% THD (carico lineare) – <5% THD (carico non lineare) | ||||
| tempo di trasferimento da AC a DC | ZERO | ||||
| tempo di trasferimento da inverter a by-pass | ZERO | ||||
| forma d’onda | Sinusoidale pura | ||||
| Sovraccarico | Modo linea | 100%~110%: 60min; 110%~125%: 10min; 125%~150%:1min;>150% immediato | |||
| Modo batteria | 100%~110%: 60min; 110%~125%: 10min; 125%~150%:1min;>150% immediato | ||||
| EFFICIENZA | |||||
| funzionamento da rete | 95.5% | ||||
| Funzionamento da Ecomode | 98% | ||||
| Funzionamento da batteria | 94.5% | ||||
| ACCUMULATORI | |||||
| Modello standard | Tipo batteria | 12V / 9 Ah | 12V / 7 Ah | 12V / 9 Ah | |
| Quantità | 10+10 | 16+16 | 2 // 16+16 | ||
| Tempo di ricarica tipico | 9 ore 90% capacità | ||||
| Corrente di carica (max) | 1.0 A : 12.0 A regolabile | ||||
| Tensione di ricarica | +/- 136.5 VDC +/- 10% | +/- 218 VDC +/- 10% | |||
| Modello (S)
lunga autonomia |
Tipo batteria | Dipende dalla capacità delle batterie esterne in base all’autonomia richiesta | |||
| Quantità | 20 | 32 : 40 regolabile | |||
| Corrente di carica (max) | 1.0 A : 12.0 A regolabile | ||||
| Tensione di ricarica | +/- 136.5 VDC +/- 10% | +/- 135.5 VDC +/- 10% x N (N=16:20 bat.) | |||
| SEGNALAZIONI | |||||
| Pannello LCD |
4.3” Touch a colori, Stato UPS, Livello del carico, Livello Batteria, Voltaggio ingresso/uscita, Tempo di scarica batt., Condizione di guasto |
||||
| DIMENSIONI E PESI | |||||
| Modello standard | Dimensioni PxLxH mm | 626x250x750 | 815x300x1000 | ||
| Peso netto Kg. | 124 | 139 | 225 | 250 | |
| Modello (S)
lunga autonomia |
Dimensioni PxLxH mm | 626x250x750 | 815x300x1000 | ||
| Peso netto Kg. | 28 | 43 | 60 | 61 | |
| DATI AMBIENTALI | |||||
| umidità accettabile | 0-90% RH @ 0°C – 40°C (senza condensa) | ||||
| rumorosità | < 60 dBA a 1 mt. | < 65 : 70 dBA a 1 mt. | |||
| ALTRI DATI | |||||
| USB | Windows family, Linux, Unix and MAC | ||||
| SNMP (opzionale) | Power management per SNMP manager e web browser | ||||

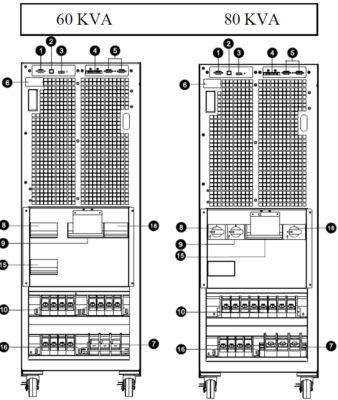

| MODELLO | EG1S3360K | EG1S3380K | ||
| POTENZA | 60KVA/60KW | 80KVA/80KW | ||
| INGRESSO | ||||
| tensione di funzionamento | 400Vac TRIFASE + Neutro | |||
| Range di tensione | 305-478Vac trifase @ 100% carico
190-520Vac trifase @ 50% carico |
|||
| frequenza | da 46 a 54Hz @ 50Hz / 56-64 Hz @ 60Hz | |||
| fattore di potenza | >0.99 @ 100% carico | |||
| USCITA | ||||
| tensione | 3 X 360* – 380 – 400 – 415V trifase con neutro | |||
| precisione uscita | ± 1% | |||
| frequenza (range di sincronizzazione | da 46 a 54Hz @ 50Hz / 56-64 Hz @ 60Hz | |||
| Frequenza (range battery mode) | 50Hz ± 0.1Hz o 60Hz ± 0.1Hz | |||
| fattore di cresta | 3 : 1 | |||
| distorsione armonica | < 2% THD (carico lineare) – <5% THD (carico non lineare) | |||
| tempo di trasferimento da AC a DC | ZERO | |||
| tempo di trasferimento da inverter a by-pass | ZERO | |||
| forma d’onda | Sinusoidale pura | |||
| Sovraccarico | Modo linea | 100%~110%: 60min; 110%~125%: 10min; 125%~150%:1min;>150% immediato | ||
| Modo batteria | 100%~110%: 60min; 110%~125%: 10min; 125%~150%:1min;>150% immediato | |||
| EFFICIENZA | ||||
| Funzionamento da rete | 95.5% | |||
| Funzionamento da Ecomode | 98% | |||
| Funzionamento da batteria | 94.5% | |||
| ACCUMULATORI | ||||
| Modello (S)
lunga autonomia |
Tipo batteria | Dipende dalla capacità delle batterie esterne in base all’autonomia richiesta | ||
| Quantità | 32 : 40 regolabile | |||
| Corrente di carica (max) | 2.0 A : 24.0 A regolabile | |||
| Tensione di ricarica | +/- 135.5 VDC +/- 10% x N (N=16:20 bat.) | |||
| SEGNALAZIONI | ||||
| Pannello LCD |
4.3” Touch a colori, Stato UPS, Livello del carico, Livello Batteria, Voltaggio ingresso/uscita, Tempo di scarica batt., Condizione di guasto |
|||
| DIMENSIONI E PESI | ||||
| Modello (S)
lunga autonomia |
Dimensioni PxLxH mm | 815x300x1000 | ||
| Peso netto Kg. | 108 | 113 | ||
| DATI AMBIENTALI | ||||
| umidità accettabile | 0-90% RH @ 0°C – 40°C (senza condensa) | |||
| rumorosità | < 70 dBA a 1 mt. | < 75 dBA a 1 mt. | ||
| ALTRI DATI | ||||
| USB | Windows family, Linux, Unix and MAC | |||
| SNMP (opzionale) | Power management per SNMP manager e web browser | |||
| EF133 60K/120K trifase / trifase ONLINE UPS DOPPIA CONVERSIONE | |||||
| MODELLO | EF133060K (S) | EF133080K (S) | EF133100K (S) | EF133120K (S) | |
| FASI | Trifase ingresso / trifase uscita | ||||
| POTENZA | 60 KVA / 60 KW | 80 KVA / 80 KW | 100 KVA / 100 KW | 120 KVA / 120 KW | |
| UNITA’ PARALLELABILI | Max. 4 UPS | ||||
| INGRESSO | |||||
| Voltaggio nominale | 3 x 400Vac (Trifase con neutro e terra) | ||||
| Volt Range | 305 – 478 VAC (F/F) @ 100% del carico
190 – 520 VAC (F/F) @ 50% del carico |
||||
| Range Frequenza | 46~54 Hz @ 50Hz / 56~64 Hz @ 60Hz | ||||
| Fasi | Trifase con neutro e terra | ||||
| Fattore di potenza P.F. | < 0.99 @ 100% del carico | ||||
| Distorsione armonica (THDi). | ≤ 4 % @ pieno carico lineare | ||||
| USCITA | |||||
| Voltaggio di uscita | 3 x 380 – 400 – 415V Trifase con neutro | ||||
| Voltaggio Regolazione (Steady state) | ≤ 1% Tipica (carico bilanciato)
≤ 2% Tipica (carico non bilancato) |
||||
| Frequenza (Range di sincronizzazione) | 46~54 Hz @ 50 Hz / 56~64 Hz @ 60 Hz | ||||
| Frequenza(Range Batt. Mode) | 50 Hz ± 0.1 Hz o 60 Hz ± 0.1 Hz | ||||
| Fattore Corrente di cresta | 3:1 | ||||
| Distorsione armonica | ≤ 2 % THD (carico lineare) ≤ 5 % THD (carico non lineare) | ||||
| Tempo d’intervento | Da linea a batteria | Zero | |||
| Da Inverter a Bypass | Zero | ||||
| Forma d’onda (Batt. Mode) | SINUSOIDALE PURA | ||||
| Sovraccarico | Modo Linea | 100%~110%: 60min; 110%~125%: 10min; 125%~150%:1min;>150% immediato | |||
| Modo Batteria | 100%~110%: 60min; 110%~125%: 10min; 125%~150%:1min;>150% immediato | ||||
| EFFICIENZA | |||||
| Con rete presente | 95,5% | ||||
| Con funzionamento da ECOmode | 98,5% | ||||
| Con funzionamento da batteria | 94,5% | ||||
| BYPASS | |||||
| Voltaggio nominale | 3 x 380 – 400 – 415V Trifase con neutro | ||||
| Voltaggio Range | -30% – +20% | ||||
| Frequenza Range | 46Hz – 54Hz or 56Hz – 64Hz | ||||
| Sovraccarico | 100%~110%: 60min; 110%~125%: 10min; 125%~150%:1min;>150% immediato | ||||
| BATTERIE | |||||
| Modello (S) lunga autonomia | Tipo di batteria | Dipende dalla capacità delle batterie esterne in base all’autonomia richiesta | |||
| Quantità batteria | 32 ~ 40 regolabile | ||||
| Corrente di carica (max.) | 1.0 A ~ 24.0 A regolabile | 1.0 A ~ 2360 A regolabile | |||
| Voltaggio di carica | +/- 13.65 VDC +/- 10% x N ( N = 16 ~ 20 batt) | ||||
| SEGNALAZIONI | |||||
| Pannello LCD |
7” Touch a colori, Stato UPS, Livello del carico, Livello Batteria, Voltaggio ingresso/uscita, Tempo di scarica batt., Condizione di guasto |
||||
| DIMENSIONI E PESI | |||||
| Modello Standard | Dimensioni, P x L x H (mm) | 1000 X 430 X 1200 | |||
| Peso netto (kg) | 169 | 169 | 170 | 170 | |
| DATI AMBIENTALI | |||||
| Umidita operativa | 0-90 % RH @ 0- 40°C (senza condensa) | ||||
| Altitudine ** | < 1000 Metri potenza normale | ||||
| Rumorosità | < 65 ~ 75 dB @ 1 Metro | ||||
| INTERFACCE | |||||
| Di serie | USB / RS232 / EPO | ||||
| Optional | SNMP / RS485 Mod Bus / contatti puliti | ||||
| STANDARD | |||||
| Safety | IEC/EN 62040-1 | ||||
| EMC | IEC/EN 62040-2 Category C3 | ||||
| Le specifiche dei prodotti possono essere soggette a variazione senza preavviso | |||||
