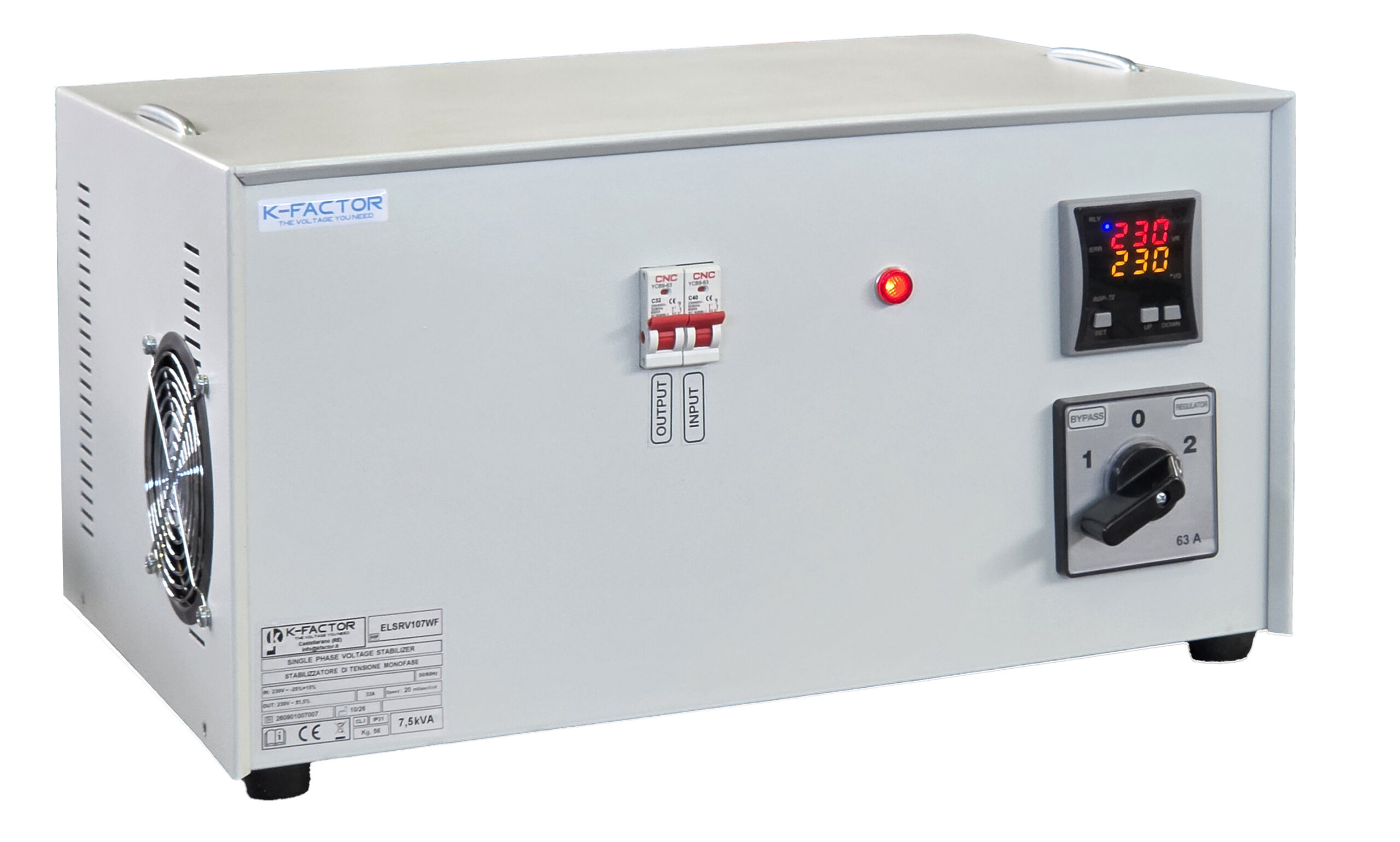

ELSRV1xxWF – STABILIZZATORI DI TENSIONE ELETTROMECCANICI MONOFASE DA 1KVA A 50KVA WIFI

STABILIZZATORI DI TENSIONE ELETTROMECCANICI MONOFASE WI-FI

La peculiarità della gamma ELSRV1 è la forma, essendo questa realizzata come un prodotto tipicamente da banco, si sviluppa in larghezza ed in profondità ma mano in altezza, fornendo nuove possibilità di installazione. Per questa sua particolarità il prodotto è destinato a produzioni di lotti specifici su commessa.

Abbiamo progettato un nuovo prodotto che rende la vita più facile per l’utente.

Gli stabilizzatori ELSRV1 erogano una tensione costante correggendo cadute ed innalzamenti della tensione che si verificano sulla rete o nella struttura interna dell’impianto elettrico.

I nostri regolatori di tensione funzionano in modo automatico per regolare il voltaggio senza alcun intervento da parte dell’utente.

Una volta acceso il regolatore, la tensione di rete viene misurata continuamente e le operazioni di innalzamento/abbassamento necessarie vengono eseguite automaticamente, fornendo al sistema la tensione costante richiesta per un funzionamento corretto.

I servoregolatori sono costituiti da un variatore, un servomotore che comanda il variatore, un multimetro con gestione elettronica che controlla il motore e il trasformatore booster.

La coppia elevata del motore corregge rapidamente grazie al servomotore DC e al sistema di controllo che può rispondere rapidamente ai cambiamenti di tensione.

Quando la regolamentazione è stata completata, il servomotore è diseccitato con un circuito elettronico di frenata.

Disturbi elettrici e transitori non disturbano la regolazione

È possibile alimentare in modo sicuro ogni area che necessiti di fornitura elettrica regolare senza problemi.

tecnologia di funzionamento

Gli stabilizzatori di tensione elettromeccanici monofase utilizzano un trasformatore toroidale (trasformatore variabile), un trasformatore BUCK-BOOST e un circuito elettronico che controlla la rotazione del trasformatore variabile, regolando così la tensione di uscita. Con il sistema di controllo, in un tempo di risposta molto veloce, il motore di regolazione a coppia elevata regola le piccole variazioni di tensione molto velocemente. Il servomotore viene messo fuori servizio dai finecorsa quando è fuori dai suoi limiti di funzionamento e dal circuito di controllo quando la tensione di uscita viene regolata automaticamente al valore impostato. Quando la regolazione è completa l’energia del motore viene tagliata con l’aiuto di un circuito elettronico di apertura, operando nel massimo silenzio.

sistema di regolazione

Il sistema è dotato di un commutatore di bypass che consente di alimentare il carico con la tensione di rete in caso di malfunzionamento o necessità. Utilizzando i pulsanti di impostazione è possibile regolare la tensione di uscita, la gamma di precisione, la velocità di regolazione, ed i limiti di tensione alta-bassa. E’ possibile poi regolare il controllo di corrente massima e il relativo tempo di isteresi. Tutte le impostazioni possono essere protette da password. Un display visualizza la tensione di ingresso e uscita, e la corrente erogata.

STABILIZZATORI ELETTROMECCANICI MONOFASE – PRINCIPIO DI FUNZIONAMENTO

I nuovi stabilizzatori ELSRV1 propongono caratteristiche quali:

• Libera circolazione della corrente prodotta dal FV verso la rete elettrica
• Protezione dell’utente da tensioni pericolose o dannose.
• Protezione dell’utente e del dispositivo da correnti eccessive.
• Regolazione della tensione RMS sinusale pura.
• Protezione da sovraccarico prolungato e protezione istantanea.
• Bilanciamento della tensione CA con estrema precisione.
• Funziona senza problemi su tutti i carichi dallo 0% al 100%.
• Passaggio manuale al regime di bypass senza regolazione.
• Tensione di uscita statica, non graduale, corretta dinamicamente.
• La regolazione standard è ± 1.5% (227,7V -232,3V) stabile quando la tensione di ingresso è compresa nel range
• Sistema di controllo remoto WIFI di serie
