IMP-00 – STABILIZZATORI DI TENSIONE ELETTRONICI monofase e trifase A GIORNO IP00 per interno quadro
STABILIZZATORI DI TENSIONE ELETTRONICI monofase e trifase A GIORNO IP00 per interno quadro

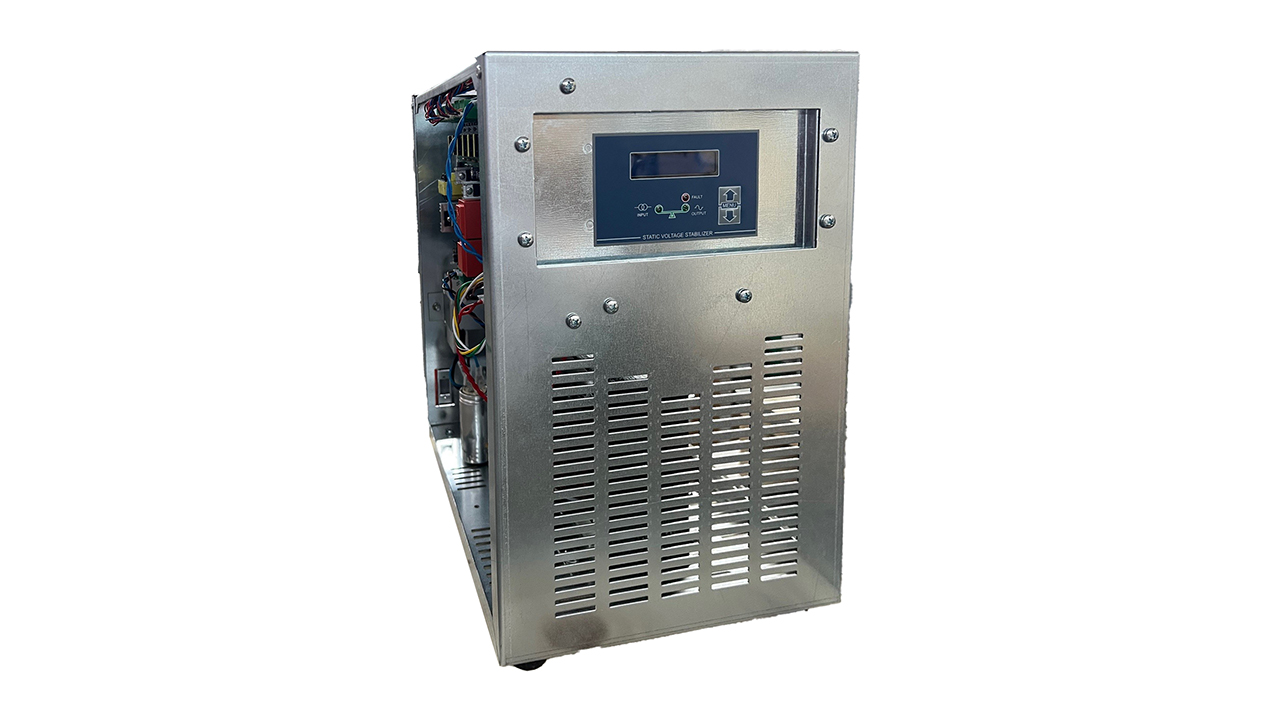

La gamma di STABILIZZATORI di tensione elettronici IMP è stata estesa includendo una versione APERTA IP00, integrabile in impianti già esistenti oppure in quadri elettrici complessi per i quali un elemento separato non costituirebbe una soluzione adeguata.

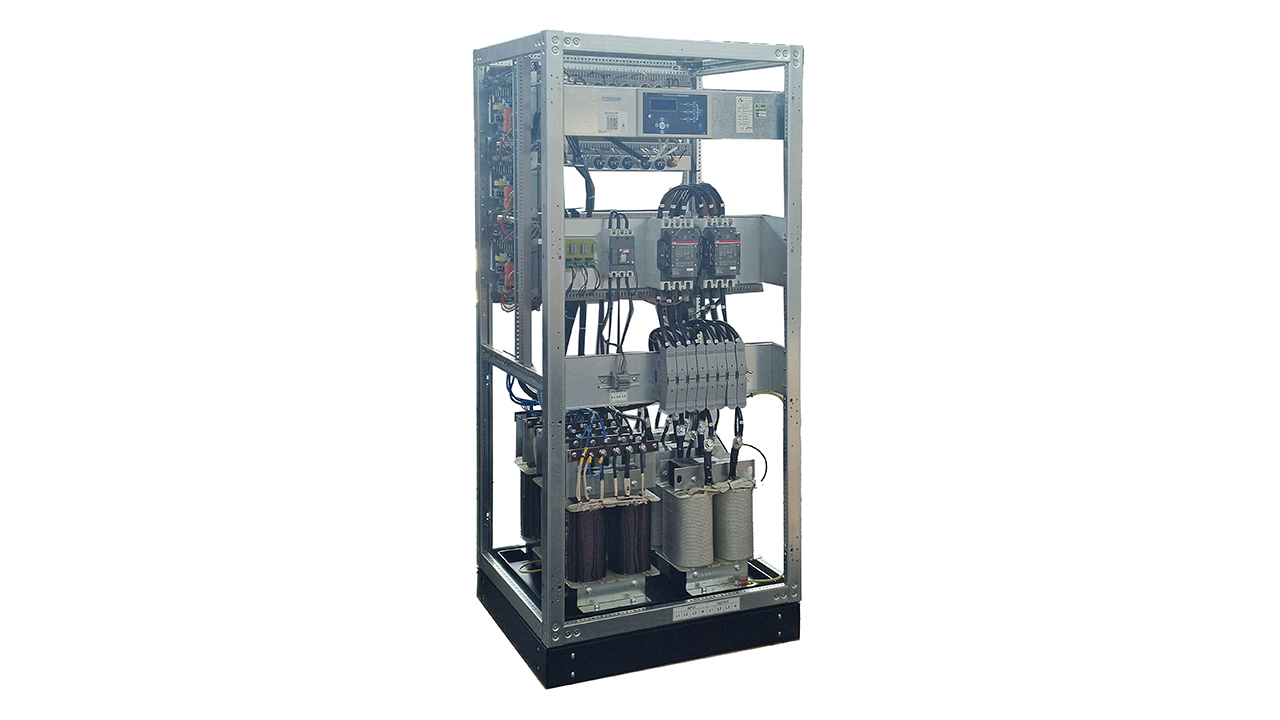

Per questo è possibile realizzare, su richiesta, stabilizzatori elettronici sia monofase sia trifase, in strutture aperte con fori di fissaggio che consentono l’installazione all’interno di quadri elettrici.
Il display, elemento essenziale della logica di funzionamento di IMP, viene comunque installato anche se non visibile, o può essere fornito a corredo da installare sul pannello esterno e collegare al sistema a giorno tramite cavo flat.
Solitamente non sono previste protezioni, ma può essere richiesta sia una protezione con magnetotermico in ingresso e/o in uscita, sia la classica protezione di sovra-sotto tensione e sovracorrente tramite contattore.
Trattandosi di unità da integrare e quindi solitamente prive di organi di manovra, solitamente il bypass è automatico e gestito dalla logica del sistema, ma si può considerare anche la possibilità di un comando manuale e di protezioni a bordo.
Le altre caratteristiche degli stabilizzatori a giorno corrispondono a quelle dei prodotti standard nella loro versione stand-alone.
- Utilizzo sicuro con qualsiasi tipologia di carico
- Unità di controllo e protezione a microprocessore
- Gamma tensioni ingresso ±10% o ±15% o -25%+15% o altre su richiesta
- Velocità di regolazione 500V/sec
- Regolazione statica con struttura modulare a Tiristori e tecnologia SMPS – alta efficienza, assoluta silenziosità
- Pannello frontale LCD
- Prodotto privo di manutenzione non viene danneggiato da polvere, umidità o vibrazioni.
- In caso di guasto disabilitazione automatica e by-pass automatico consentono un funzionamento diretto dell’utenza da rete; doppio contattore di scambio per tensione alta/bassa, sovracorrente e per ritardo in accensione.
- Prodotto con componenti di altissima qualità per prevenire rischi di guasto
- Opzioni disponibili su alcuni modelli: Precisione migliorata (±0,5%, ±1%, ±2% a seconda dei modelli), interruttore automatico in uscita, trasformatore di isolamento.
- Prodotto in stabilimento certificato ISO-9001:2015 Quality Management System
| Specifiche: | |
| Potenza nominale | Disponibili modelli da 3 a 100KVA |
| Fattore di potenza | 1.0 |
| Tensione di ingresso | 230V c.a. monofase 1P + N (disponibili versioni 115V o altre su richiesta)
400V c.a. trifase 3P+N (disponibili versioni 230V o altre su richiesta) |
| Variazione tensione di ingresso versioni standard
Versioni opzionali su richiesta |
da 207V a 253V (-10%+10%) / 360V to 440V (-10%+10%)
range ingresso ±15%, -25%+15% o altre su richiesta |
| Frequenza ingresso | 50/60Hz ± 5% |
| Tensione di uscita | 230V c.a. monofase / 400V c.a. + N trifase |
| Corrente disponibile in uscita | in base a potenza erogata |
| Precisione della tensione di uscita | Standard ±2% (o ±3% o ±1% in base a range ingresso)
In base a range ingresso disponibile opzione precisione ±1% o ±0.5%) |
| Regolazione | a tiristori |
| Velocità di regolazione | 500V / sec. (2/1000 sec/V) |
| Rendimento a pieno carico | > 97% |
| Max distorsione armonica | 3% |
| Variazione ammessa del carico | da 0 a 100% |
| Sovraccarico ammesso | 3’ a 110-125% del carico |
| 10” a 126-150% del carico | |
| 0.2” oltre 151% del carico | |
| Temperatura ambiente | da -10°C a +40°C |
| Umidità relativa | fino al 90% senza condensa |
| Altitudine | fino a 1000m s.l.m. senza riduzione di potenza |
| Ventilazione | Ad aria forzata (da inserire nel quadro elettrico che contiene il prodotto) |
| Rumorosità | < 30dB (A) a 1m. 100% carico |
| Colore struttura | RAL7035 |
Protezioni:
- Bypass automatico con contattore uscita per alta/basse tensioni o sovraccarico
- Allarme per sovratemperatura
- Interruttore automatico in ingresso opzionale
Indicazioni del display:
| Tensione ingresso | Tensione uscita | Frequenza uscita |
| Percentuale carico | Avviso sovratemperatura | Avviso tensione fuori gamma |
| Registrazione eventi guasto | Informazioni su servizio tecnico |
Modelli monofase
| Codice Articolo | Potenza Nominale KVA | corrente nominale | Dimensioni L X P X H cm. | Peso KG. |
| IMP103-XXX | 3 | 13 A | su richiesta * | su richiesta * |
| IMP105-XXX | 5 | 22 A | su richiesta * | su richiesta * |
| IMP107-XXX | 7.5 | 32 A | su richiesta * | su richiesta * |
| IMP110-XXX | 10 | 43 A | su richiesta * | su richiesta * |
| IMP115-XXX | 15 | 65 A | su richiesta * | su richiesta * |
| IMP120-XXX | 20 | 87 A | su richiesta * | su richiesta * |
| IMP130-XXX | 30 | 130 A | su richiesta * | su richiesta * |
| IMP140-XXX | 40 | 174 A | su richiesta * | su richiesta * |
| IMP150-XXX | 50 | 217 A | su richiesta * | su richiesta * |
| IMP160-XXX | 60 | 260 A | su richiesta * | su richiesta * |
| IMP180-XXX | 80 | 348 A | su richiesta * | su richiesta * |
| IMP1100-XXX | 100 | 430 A | su richiesta * | su richiesta * |
* le dimensioni possono variare in base alla disponibilità e costi dei componenti al momento della produzione
Modelli trifase
| Codice Articolo | Potenza Nominale KVA | corrente nominale | Dimensioni L X P X H cm. | Peso KG. |
| IMP305-XXX | 5 | 7 A | su richiesta * | su richiesta * |
| IMP310-XXX | 10 | 14 A | su richiesta * | su richiesta * |
| IMP315-XXX | 15 | 21 A | su richiesta * | su richiesta * |
| IMP322-XXX | 22 | 28 A | su richiesta * | su richiesta * |
| IMP330-XXX | 30 | 43 A | su richiesta * | su richiesta * |
| IMP345-XXX | 45 | 65 A | su richiesta * | su richiesta * |
| IMP360-XXX | 60 | 87 A | su richiesta * | su richiesta * |
| IMP375-XXX | 75 | 108 A | su richiesta * | su richiesta * |
| IMP3100-XXX | 100 | 144 A | su richiesta * | su richiesta * |
| IMP3120-XXX | 120 | 173 A | su richiesta * | su richiesta * |
| IMP3150-XXX | 150 | 217 A | su richiesta * | su richiesta * |
* le dimensioni possono variare in base alla disponibilità e costi dei componenti al momento della produzione
