MC – TRASFORMATORI MONOFASE DI SEPARAZIONE da 4kVA a 100kVA

Richiedi informazioni
Nome e Cognome (richiesto)

Azienda (richiesto)

La tua email (richiesto)

Telefono (consigliato)

La tua richiesta

Dichiaro di avere letto l'informativa sulla privacy e di autorizzare il trattamento dei dati personali. I dati saranno utilizzati esclusivamente per le finalità indicate, mantenuti riservati e in nessun caso saranno comunicati a terzi.

Download

potenza	dimensioni mm.						Peso Kg,	Box CODE
kVA	a	b	c	d	e	F	Peso Kg,	Box CODE
4	240	240	320	200	135	12	35	SAM02
5	240	250	320	200	145	12	37	SAM02
7.5	280	240	400	220	155	12	52	SAM03
10	280	250	400	220	165	12	61	SAM03
15	320	260	450	260	185	12	89	SAM04
20	320	280	450	260	205	12	99	SAM04
30	360	280	460	300	230	11X30	135	SAM04
40	360	290	550	300	250	11X30	172	SAM05
50	400	300	610	340	220	11X30	197	SAM05
60	400	320	610	420	260	12X30	230	SAM05
80	480	320	730	420	280	12X30	320	SAM07
100	600	550	900	480	400	12X30	480	SAM09

CategoryTRASFORMATORI MONOFASE, Trasformatori monofase di comando

TRASFORMATORI MONOFASE DI SEPARAZIONE da 4kVA a 100kVA

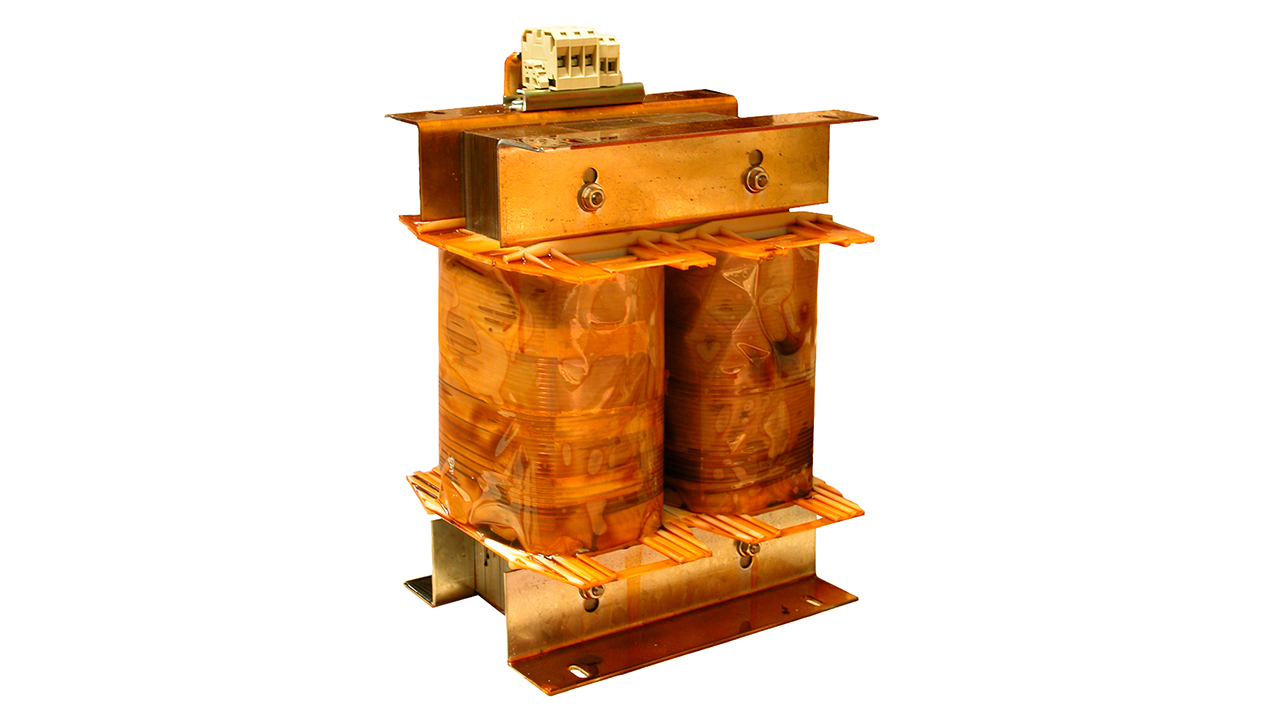

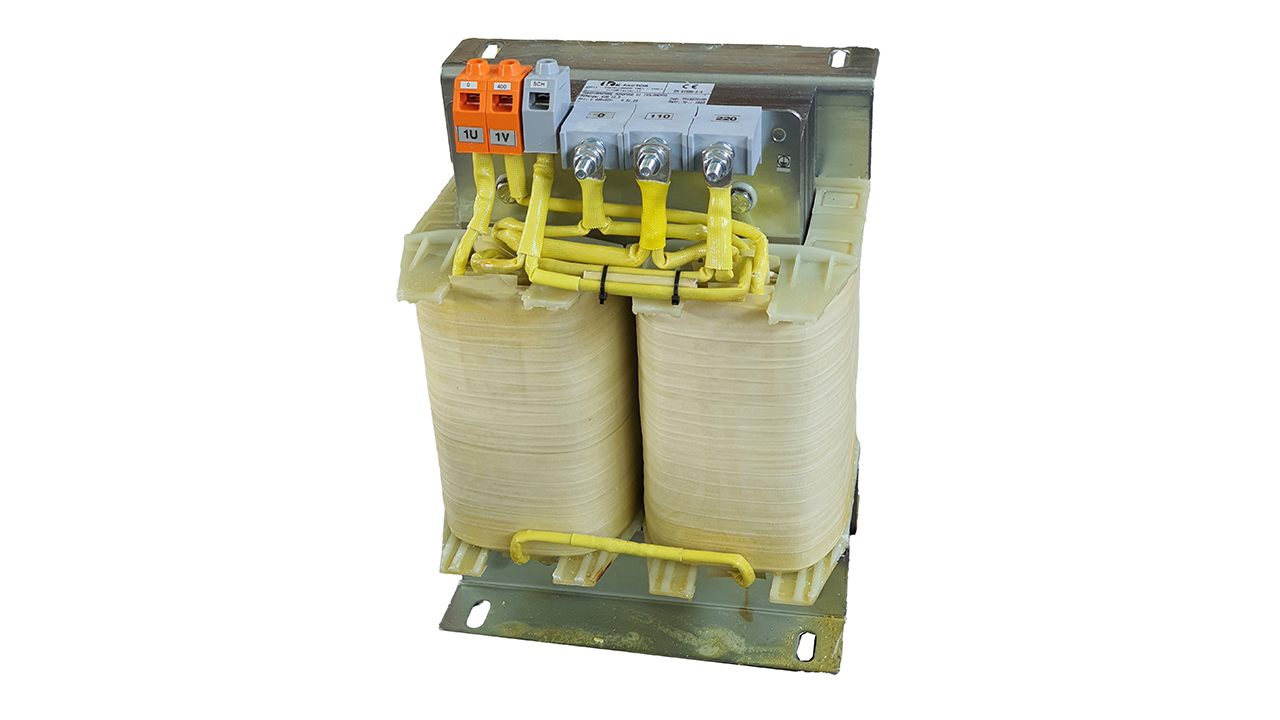

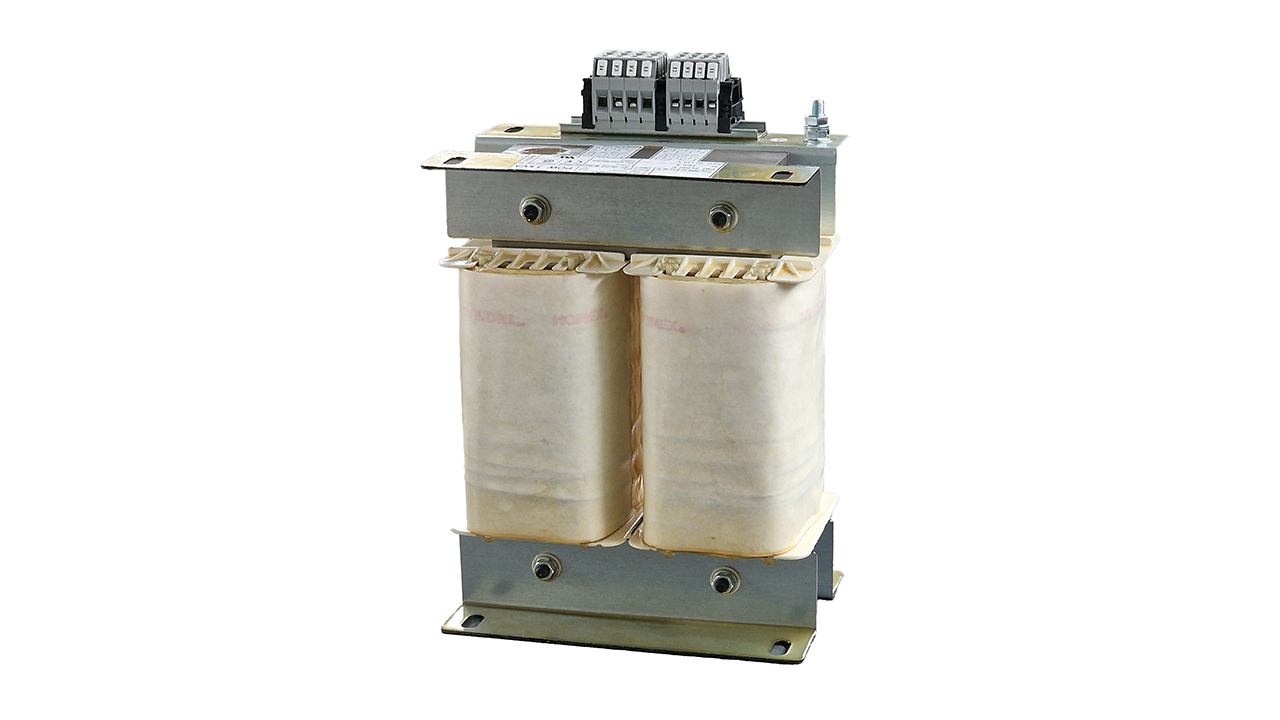

I trasformatori monofase di separazione per potenze superiori a 4kVA vengono realizzati con una tecnica di costruzione a 2 colonne, su ciascuna delle quali è avvolto sia l’avvolgimento primario, sia l’avvolgimento secondario, che vengono poi collegati opportunamente tra di loro. E’ possibile scegliere diverse tensioni di ingresso ed uscita, mentre la realizzazione dei terminali dipende dalle correnti nominali. I trasformatori monofase MC sono costruiti secondo le norme EN61558-2-1.

Tensione primario standard 230V
Esecuzione aperta
Grado di protezione IP00
Classe di isolamento E (Ta max 35°C)
Avvolgimenti separati in rame elettrolitico cl. F-H
Impregnati in resina e tropicalizzati
Morsetti protetti – Connessioni su bulloni in ottone da 15kVA o da 64 A
Attacco di terra sul telaio
possibilità di ordinare articoli con tensioni fuori standard su richiesta
Le ultime cifre del codice corrispondono alla combinazione delle tensioni di ingresso

schema trasformatore isolamento sicurezza schermo

tensioni sec.	codice
12-24V	030
24-48V	031
55-110V	032
110-220V	033

potenza VA	codice	perdite W	Vcc %	a	b	c	d	e	f	dis	kg	box
4	MC267…	140	4.8	240	240	320	200	135	9	A	35	SAM02
5	MC287…	175	5.2	240	250	320	200	145	9	A	37	SAM02
7.5	MC337…	250	5.0	280	240	360	220	155	11	A	52	SAM03
10	MC387…	325	4.8	280	250	360	220	165	11	A	61	SAM03
15	MC427…	450	4.8	280	260	360	260	175	11	A	76	SAM03
20	MC467…	560	4.8	320	220	410	265	185	11×30	A	89	SAM04
30	MC547…	760	4.6	360	280	460	300	230	11×30	B	135	SAM04
40	MC627…	960	4.5	360	290	550	300	240	11×30	B	172	SAM04
50	MC707…	1250	4.4	400	300	610	340	220	11×30	B	197	SAM05
60	MC727…	1330	4.0	400	320	610	720	260	12×30	B	230	SAM05
80	MC767…	1680	3.5	480	320	730	420	280	12×30	B	320	SAM07
100	MC807…	1980	3.5	600	550	900	480	400	12X30	B	480	SAM09


A	B

I prodotti di potenza inferiore a 4kVA sono disponibili nella serie di trasformatori di comando e separazione ITA. I trasformatori di potenza superiore a 4kVA e conformi alle norme EN61558-2-4 e 61558-2-6 sono disponibili nella serie di trasformatori di isolamento e sicurezza TMI
