TTP – TRASFORMATORI TRIFASE DI SEPARAZIONE da 1kVA a 200kVA
TRASFORMATORI TRIFASE DI SEPARAZIONE da 1kVA a 200kVA

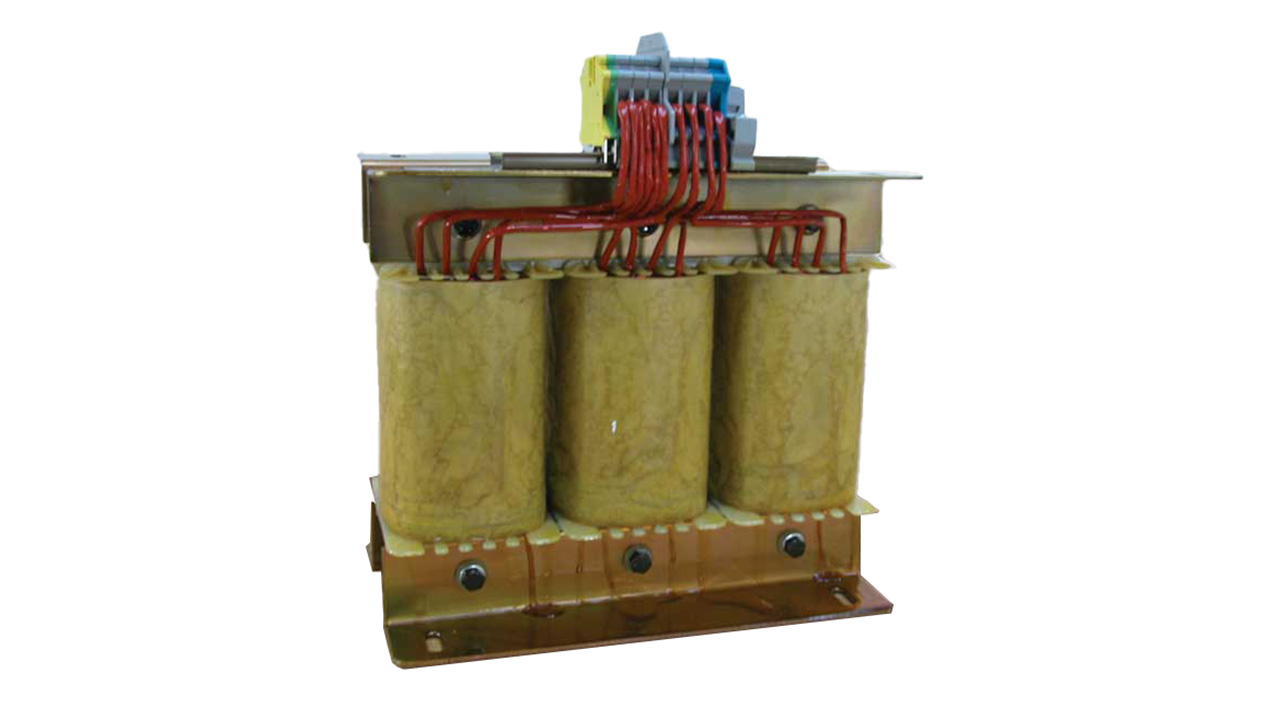

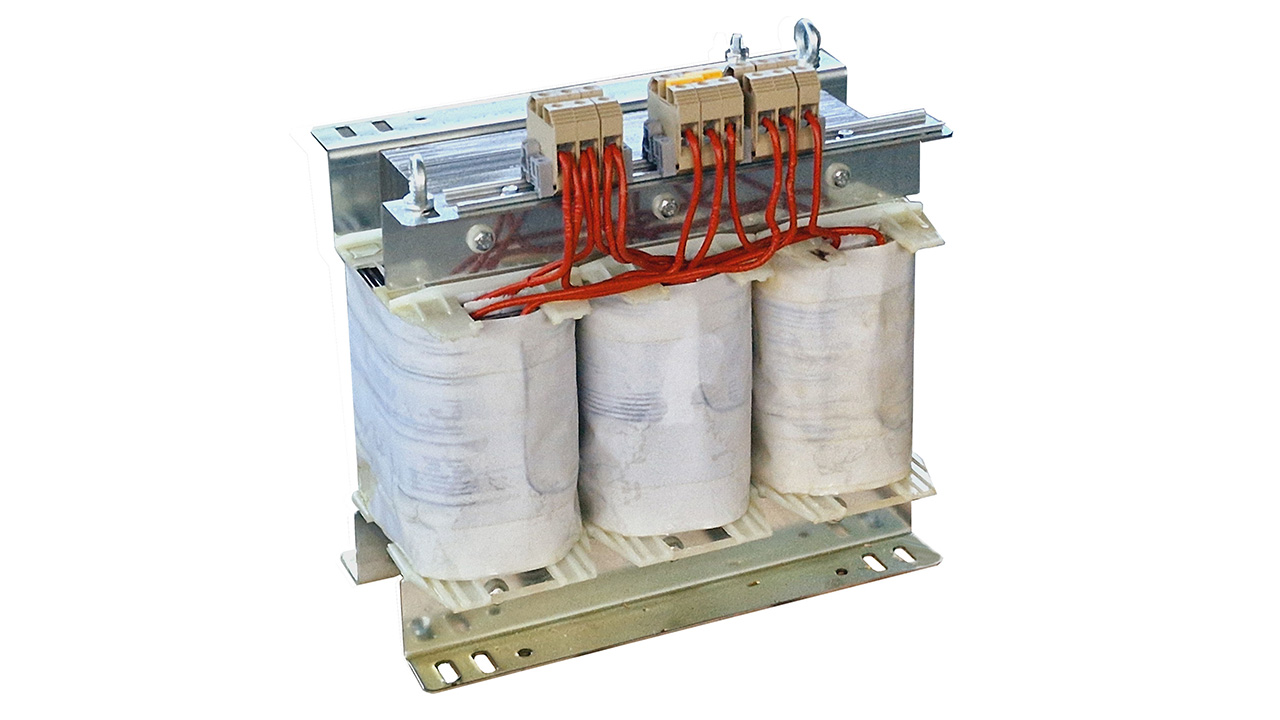

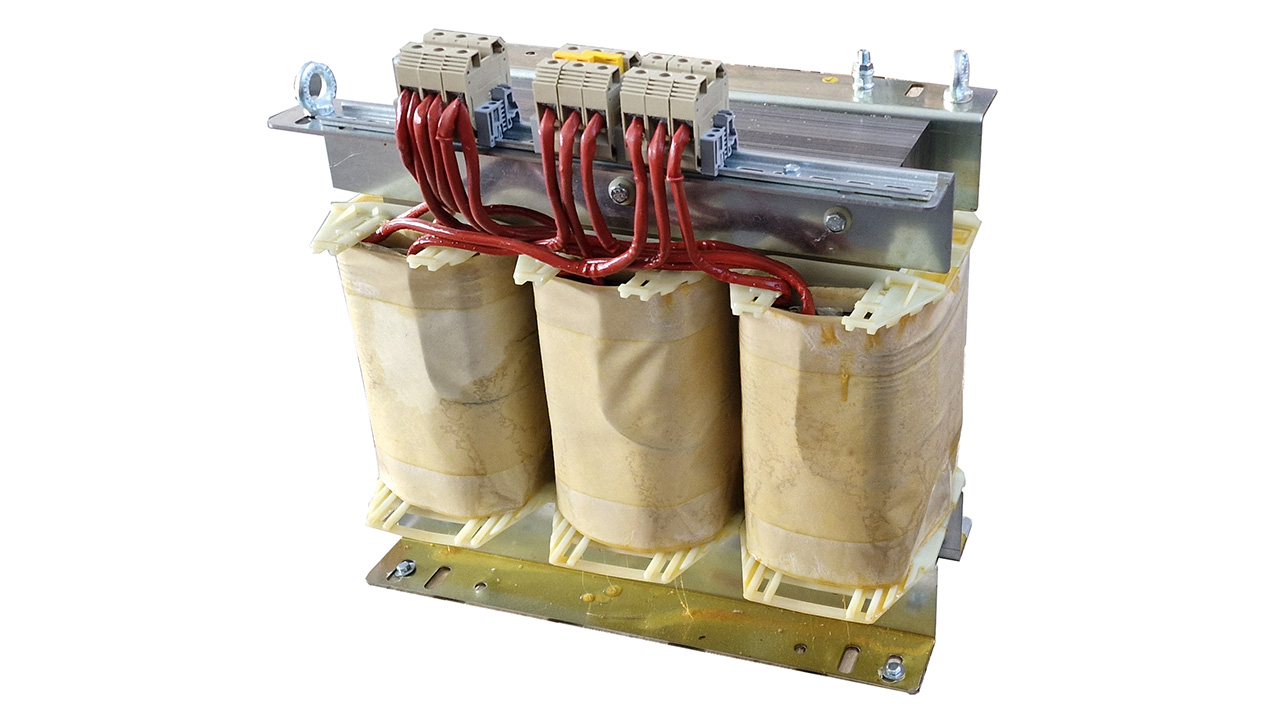

I trasformatori trifase di separazione K-factor sono realizzati con la maggiore qualità e tecniche costruttive, disponibili in diverse combinazioni di tensioni.
- Raffreddamento naturale in aria tipo AN, adatti per l’installazione all’interno.
- Avvolgimenti in rame elettrolitico smaltato
- Nucleo in lamierino magnetico a basse perdite
- Avvolgimenti impregnati in resina
CARATTERISTICHE ELETTRICHE
| Potenza nominale: | da 1kVA a 200kVA |
| Tensione lato primario: | da 110V a 600V |
| Tensione lato secondario: | da 50V a 600V |
| Frequenza: | 50/60 Hz |
| Gruppo collegamento standard | TRIANGOLO/stella + N (altri disponibili su richiesta) |
| Gruppo vettoriale CEI standard | Dyn11 (altri disponibili su richiesta) |
| Rendimento: | > 94% |
| Livello isolamento (valore efficace) | 4.2 kV |
| Corrente di inserzione: | < 15 In |
| Tensione di corto circuito (Vcc%) | <4% |
| Classe di temperatura | F |
| Limiti di sovratemperatura massima (ta=25°C) | 100°C |
| Temperature ambientali di riferimento | -5°C ~ +40°C |
| Livello di pressione sonora massima a 1m. | < 60 dB (A) |
| Umidità relativa dell’aria | 50% ~ 95% |
| Altitudine di funzionamento senza derating: | fino a 1000 m. s.l.m. * |
| Grado di protezione | IP00 |
| Classe protezione | I |
| Norme applicate: | CEI EN 61558-2-1 |
* per installazioni ad altitudini superiori occorre considerare una adeguata riduzione di potenza (“derating”)
CARATTERISTICHE MECCANICHE
| Golfari di sollevamento | Su richiesta |
| Targa caratteristiche | SI |
| Attacco di terra | SI |
 |
 |
| A | B |
| potenza | codice | perdite (W) | V c.c. | cad.tens. | dimensioni mm. | DIS | peso | box | ||||||
| KVA | a vuoto | c.c. | % | % | A | B | C | D | E | F | kg. | codice | ||
| 1 | TTP179 | 15 | 55 | 4.5 | 3.5 | 180 | 120 | 160 | 150 | 96 | 18×7 | A | 12.3 | SAM01 |
| 2 | TTP219 | 28 | 90 | 4.5 | 3.5 | 240 | 140 | 250 | 200 | 121 | 18×7 | A | 21.6 | SAM01 |
| 3 | TTP349 | 42 | 120 | 4.5 | 3.0 | 300 | 150 | 310 | 250 | 120 | 24×9 | A | 34 | SAM02 |
| 4 | TTP267 | 60 | 160 | 4.5 | 3.0 | 300 | 160 | 310 | 250 | 130 | 24×9 | A | 38 | SAM02 |
| 5 | TTP287 | 70 | 200 | 4.0 | 3.0 | 300 | 170 | 310 | 250 | 140 | 24×9 | A | 44 | SAM02 |
| 6 | TTP307 | 70 | 220 | 4.0 | 3.0 | 360 | 165 | 380 | 300 | 125 | 24×9 | A | 49 | SAM03 |
| 8 | TTP347 | 90 | 260 | 4.0 | 3.0 | 360 | 180 | 380 | 300 | 140 | 24×9 | A | 72 | SAM03 |
| 10 | TTP387 | 90 | 280 | 4.0 | 3.0 | 360 | 230 | 380 | 300 | 190 | 24×9 | A | 82 | SAM03 |
| 12.5 | TTP407 | 100 | 280 | 4.0 | 3.0 | 420 | 215 | 460 | 350 | 155 | 24×9 | A | 83 | SAM04 |
| 15 | TTP427 | 120 | 350 | 4.0 | 3.0 | 420 | 235 | 460 | 350 | 175 | 30×10 | A | 100 | SAM04 |
| 20 | TTP467 | 150 | 420 | 3.5 | 3.0 | 480 | 310 | 500 | 400 | 260 | 30×10 | A | 111 | SAM05 |
| 25 | TTP507 | 160 | 460 | 3.5 | 3.0 | 480 | 340 | 500 | 400 | 290 | 30×12 | A | 141 | SAM05 |
| 30 | TTP547 | 250 | 700 | 3.5 | 3.0 | 480 | 400 | 500 | 400 | 350 | 30×12 | B | 165 | SAM05 |
| 40 | TTP627 | 250 | 750 | 3.5 | 3.0 | 480 | 400 | 500 | 400 | 300 | 30X12 | B | 195 | SAM05 |
| 50 | TTP707 | 250 | 800 | 3.5 | 3.0 | 600 | 350 | 580 | 500 | 300 | 30X12 | B | 220 | SAM07 |
| 60 | TTP727 | 320 | 900 | 3.5 | 3.0 | 600 | 350 | 590 | 500 | 300 | 30X12 | B | 230 | SAM07 |
| 70 | TTP747 | 350 | 1000 | 3.5 | 3.5 | 600 | 370 | 600 | 500 | 300 | 30×10 | B | 260 | SAM07 |
| 80 | TTP767 | 360 | 1100 | 3.5 | 3.5 | 600 | 370 | 600 | 500 | 300 | 30×10 | B | 270 | SAM07 |
| 90 | TTP787 | 370 | 1250 | 3.5 | 3.5 | 600 | 420 | 600 | 500 | 350 | 30×10 | B | 300 | SAM07 |
| 100 | TTP807 | 400 | 1300 | 3.5 | 3.5 | 600 | 450 | 600 | 500 | 380 | 30×10 | B | 320 | SAM07 |
| 125 | TTP812 | 620 | 1850 | 3.0 | 3.0 | 600 | 580 | 650 | 500 | 510 | 30×13 | B | 390 | SAM07 |
| 150 | TTP817 | 750 | 2000 | 3.0 | 3.0 | 700 | 500 | 680 | 660 | 400 | 30×13 | B | 390 | SAM09C |
| 200 | TTP827 | 900 | 2400 | 3.0 | 3.0 | 700 | 600 | 680 | 660 | 500 | 30×13 | B | 540 | SAM09C |
| RICHIEDERE CODICI E CARATTERISTICHE PER POTENZE SUPERIORI | ||||||||||||||

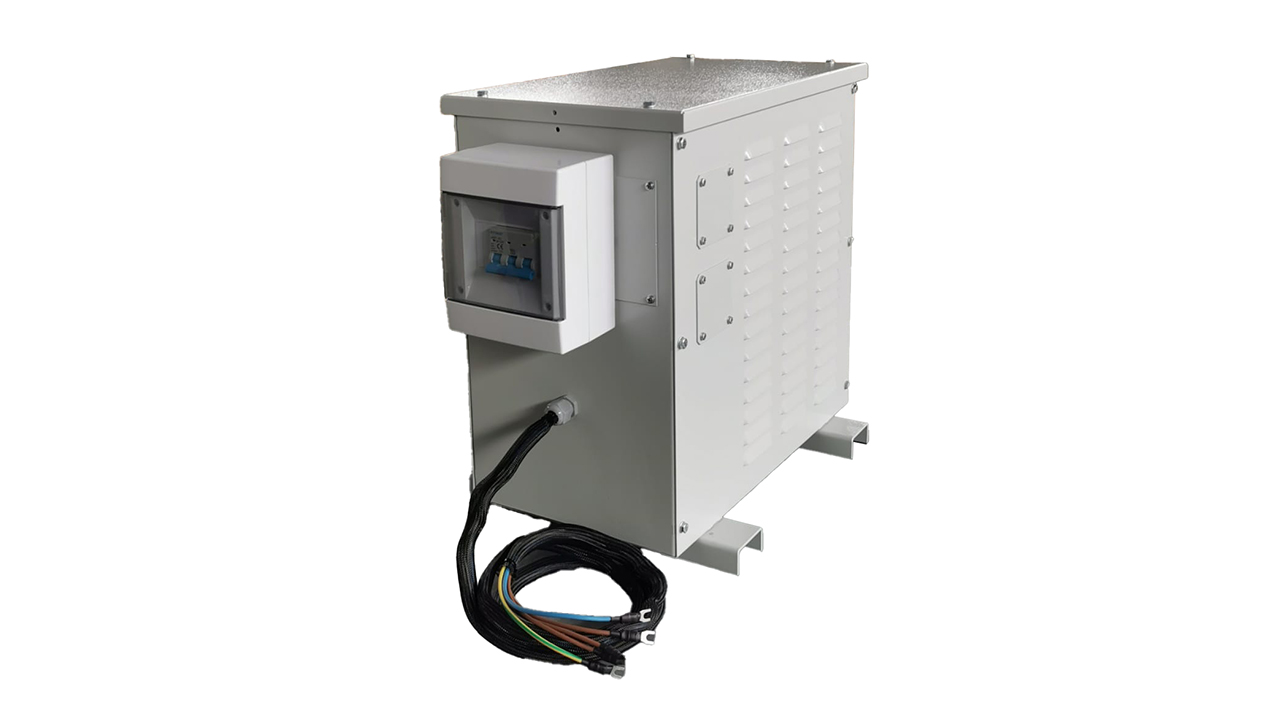

Per questi prodotti sono disponibili i box metallici della serie SAM
di questi trasformatori è disponibile una versione di isolamento nella serie di trasformatori trifase di isolamento TTI
