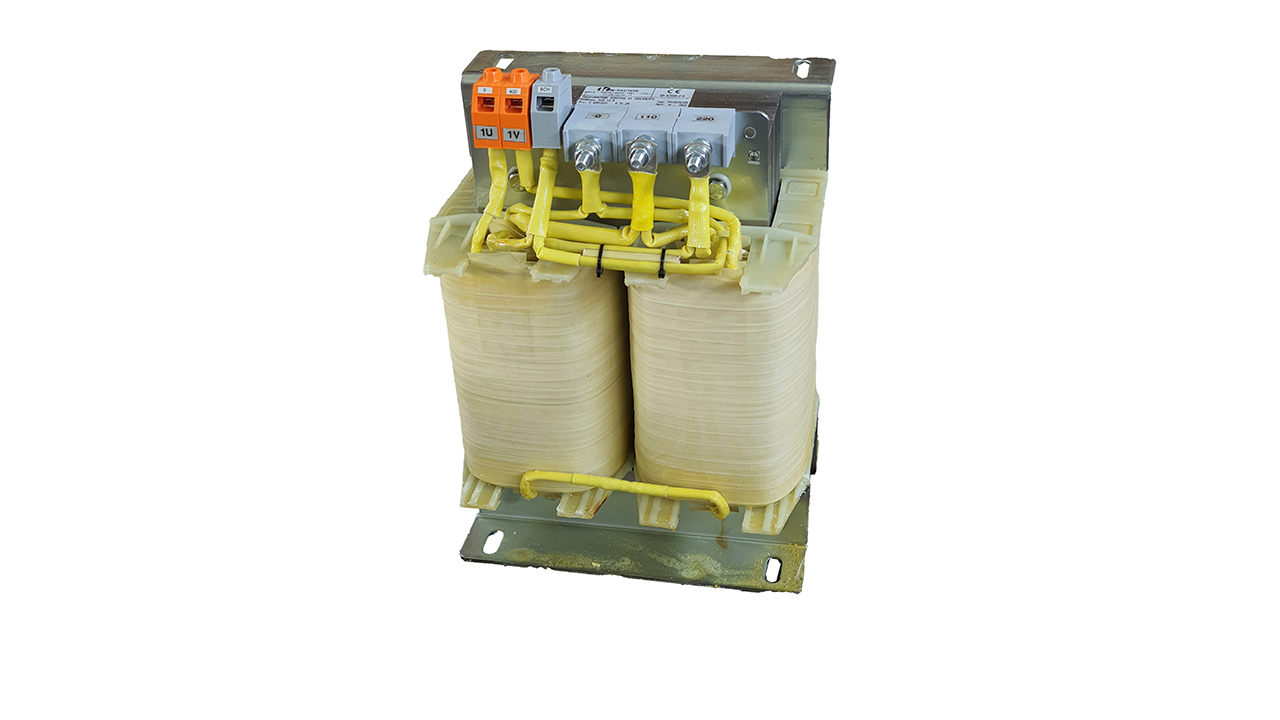

trasformatori monofase di separazione a colonne

TMI – TRASFORMATORI MONOFASE DI ISOLAMENTO e SICUREZZA da 3.15KVA a 25kVA

Richiedi informazioni
Nome e Cognome (richiesto)

Azienda (richiesto)

La tua email (richiesto)

Telefono (consigliato)

La tua richiesta

Dichiaro di avere letto l'informativa sulla privacy e di autorizzare il trattamento dei dati personali. I dati saranno utilizzati esclusivamente per le finalità indicate, mantenuti riservati e in nessun caso saranno comunicati a terzi.

Download

potenza VA	codice	perdite W	Vcc %	a	b	c	d	e	f	dis	kg	box
3150	TMI249…	130	3.5	240	230	320	200	125	12	A	34	SAM02
4000	TMI267…	145	2.9	240	240	320	200	135	12	A	38	SAM02
5000	TMI287…	180	2.7	240	250	320	200	145	12	A	44	SAM02
6300	TMI307…	200	2.7	280	230	400	220	145	12	A	49	SAM03
8000	TMI347…	210	2.7	280	240	400	220	155	12	A	60	SAM03
10000	TMI387…	280	2.5	280	250	400	220	165	12	A	65	SAM03
15000	TMI427…	400	2.5	320	260	450	260	185	12	B	92	SAM04
20000	TMI467…	600	2.4	320	280	450	260	205	12	B	116	SAM04
25000	TMI507…	700	2.1	320	280	450	260	205	12	B	131	SAM04

CategoryTRASFORMATORI MONOFASE, Trasformatori monofase di isolamento e sicurezza

TRASFORMATORI MONOFASE DI ISOLAMENTO e SICUREZZA da 3.15KVA a 25kVA

Tensione primario standard 230V
Esecuzione aperta
Schermo elettrostatico di isolamento tra primario e secondario a massa
Grado di protezione IP00
Classe di isolamento F (Ta max 35°C)
Frequenza 50/60Hz
Avvolgimenti separati in rame elettrolitico cl. F-H
Impregnati in resina e tropicalizzati
Morsetti protetti per guida DIN fino a 10kVA (o fino a 63A)
Connessioni su bulloni in ottone da 15kVA o da 64 A
Attacco di terra sul telaio
Norme applicate EN61558-2-4 / EN61558/2/6
Possibilità di ordinare articoli con tensioni fuori standard su richiesta
Le ultime cifre del codice corrispondono alla combinazione delle tensioni di ingresso

schema trasformatore isolamento sicurezza schermo

tensioni sec.	codice
12-24V	030
24-48V	031
55-110V	032
110-220V	033
230V	636

potenza VA	codice	perdite W	Vcc %	a	b	c	d	e	f	dis	kg	box
3150	TMI249…	130	3.5	240	230	320	200	125	12	A	34	SAM02
4000	TMI267…	145	2.9	240	240	320	200	135	12	A	38	SAM02
5000	TMI287…	180	2.7	240	250	320	200	145	12	A	44	SAM02
6300	TMI307…	200	2.7	280	230	400	220	145	12	A	49	SAM03
8000	TMI347…	210	2.7	280	240	400	220	155	12	A	60	SAM03
10000	TMI387…	280	2.5	280	250	400	220	165	12	A	65	SAM03
15000	TMI427…	400	2.5	320	260	450	260	185	12	B	92	SAM04
20000	TMI467…	600	2.4	320	280	450	260	205	12	B	116	SAM04
25000	TMI507…	700	2.1	320	280	450	260	205	12	B	131	SAM04
