VAT-N – VARIATORI DI TENSIONE TRIFASE CHIUSI A REGOLAZIONE CONTINUA 0:435VAC DA 4A A 160A
VARIATORI DI TENSIONE TRIFASE CHIUSI A REGOLAZIONE CONTINUA 0:435VAC DA 4A A 160A
Permette di impostare la tensione desiderata in modo manuale tramite manopola o volantino, o automatico tramite servomotore (su richiesta) nel campo di regolazione determinato secondo la richiesta del cliente.

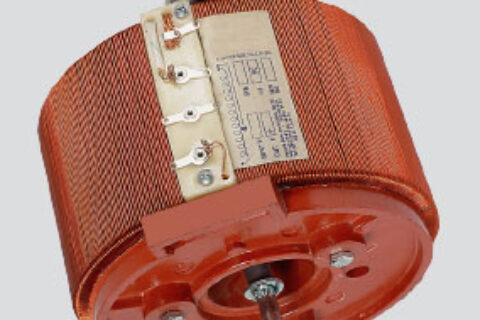

Il variatore, che vi è contenuto, è formato realizzando un unico avvolgimento di rame smaltato su un nucleo toroidale, con un rullo rotante che realizza un contatto sicuro e permanente, privo di attrito.
Il variac alimenta il carico con la tensione regolata.

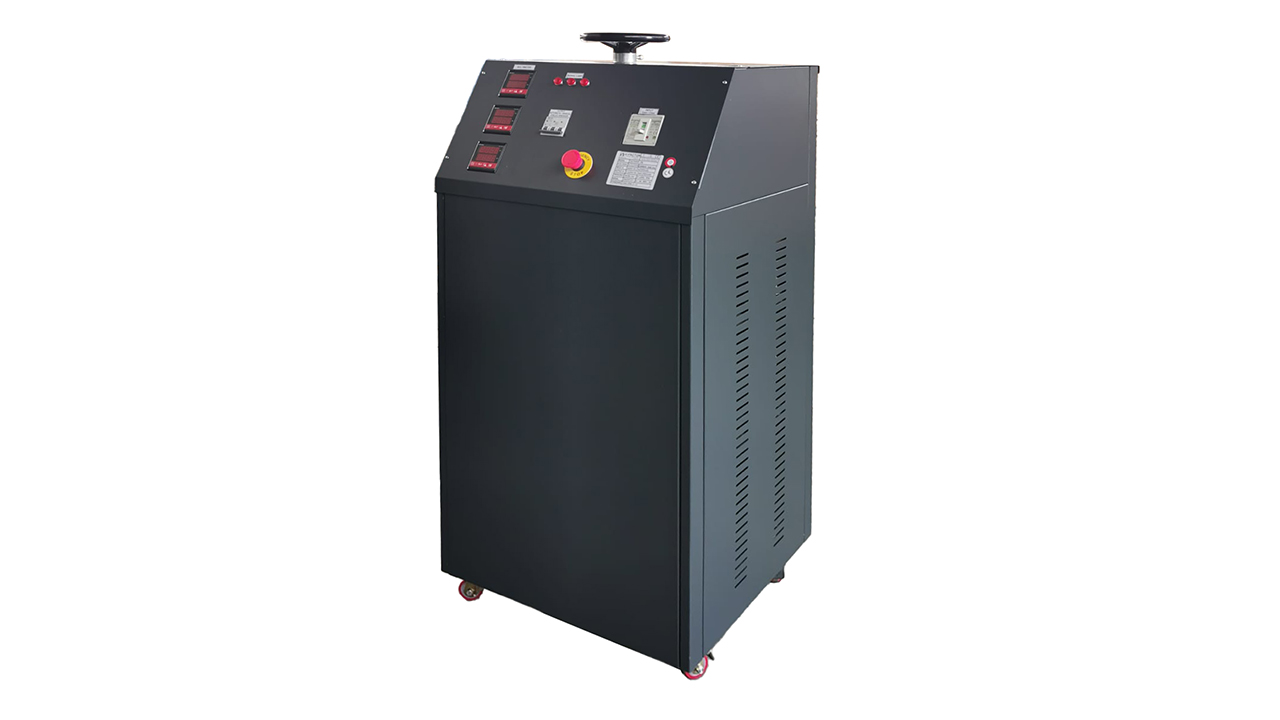

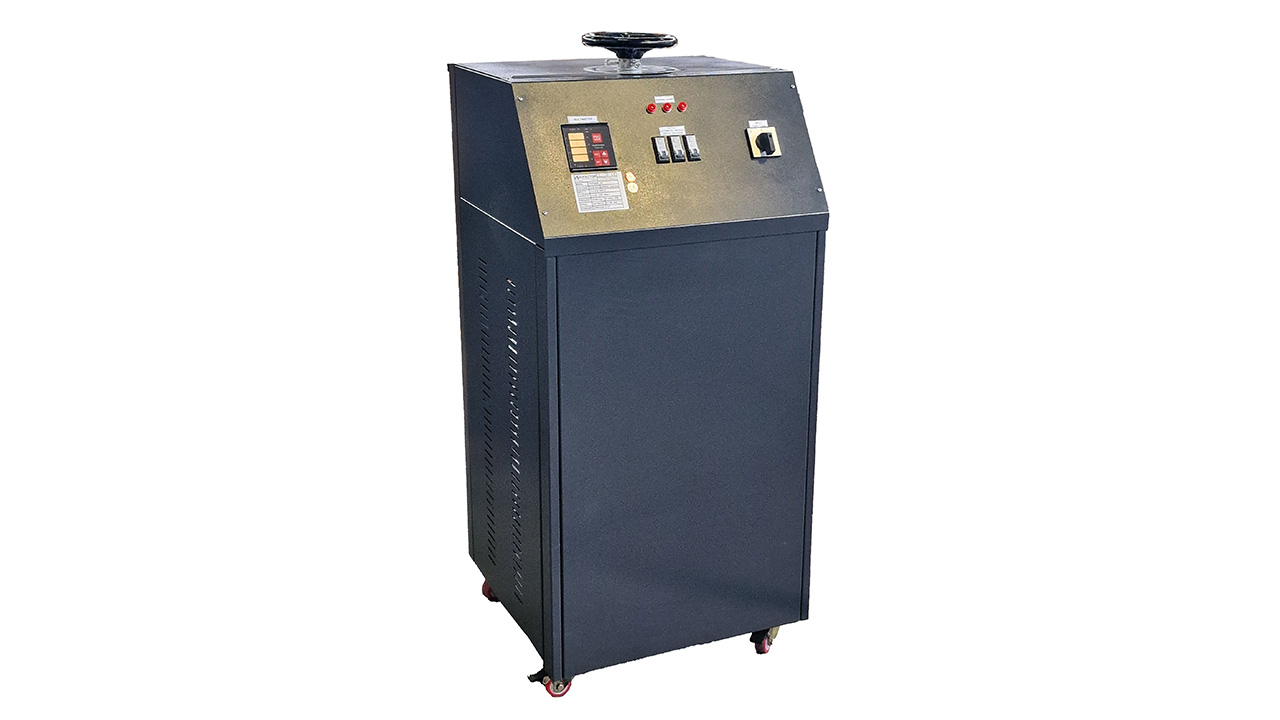

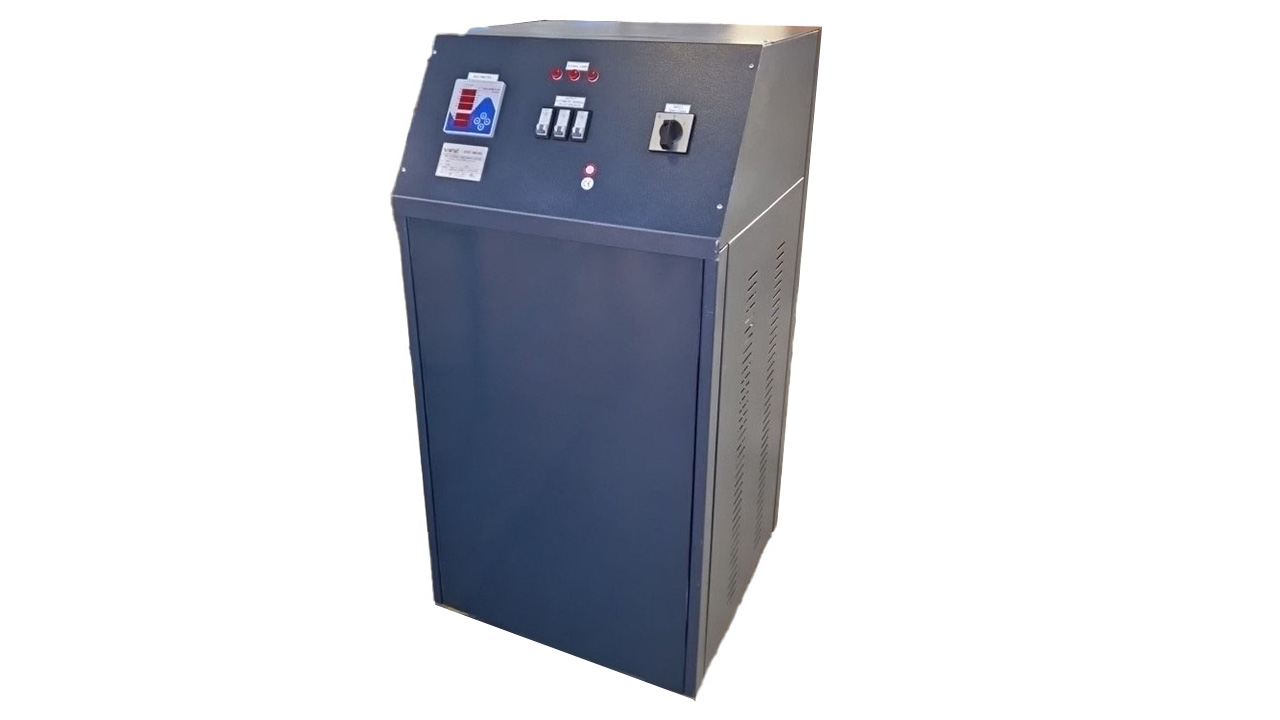

- ARMADIO METALLICO CON ASOLE DI DISSIPAZIONE E VENTILAZIONE NATURALE, IP21, RAL7032
- SEZIONATORE INGRESSO DA 26 A
- 3 x INTERRUTTORE MAGNETOTERMICO INGRESSO 1P fino a 25 A
- LAMPADE SPIA PRESENZA RETE
- 3 X INTERRUTTORE MAGNETOTERMICO IN USCITA 1P DA 26 A

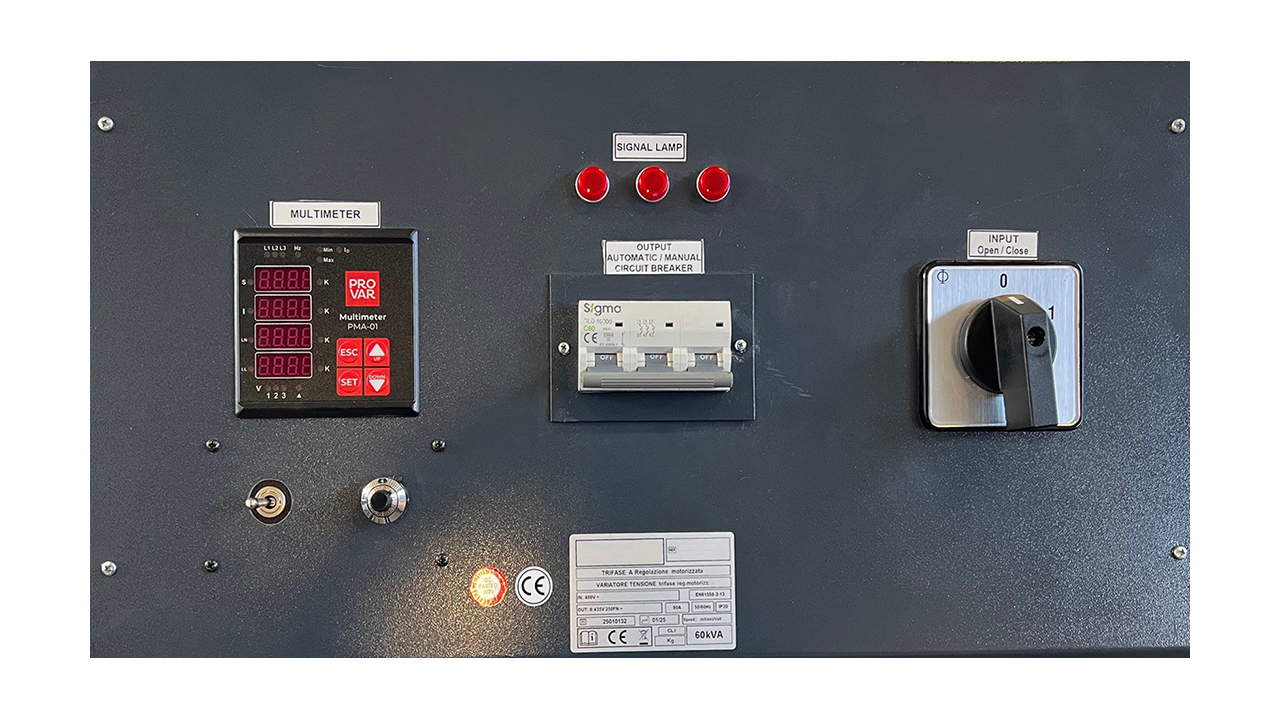

- STRUMENTO MULTIFUNZIONE per lettura della tensione su ogni fase e concatenata, tensione minima e massima, corrente uscita (A) , potenza apparente (VA)
- RUOTE PIVOTANTI PER TRASFERIMENTO (da 26 A)
- Morsetti serrafilo su frontale per ingresso e uscita fino a 25A – bulloni di connessione sul retro per potenze superiori
su richiesta disponibili
REGOLAZIONE MOTORIZZATA DELLA TENSIONE

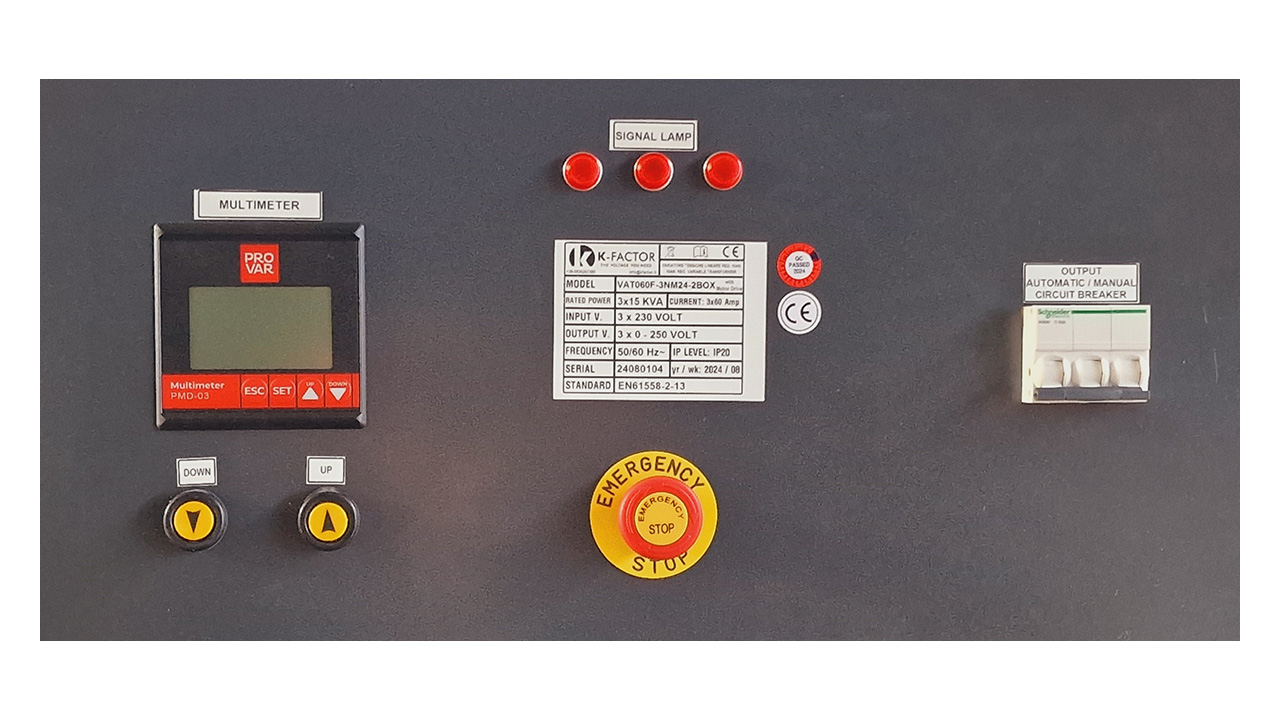

La versione dotata di motorizzazione sostituisce alla regolazione effettuata tramite manopola o volante, un motore alimentato in tensione continua. Per effettuare la regolazione della tensione, utilizzare i due pulsanti di salita / discesa.

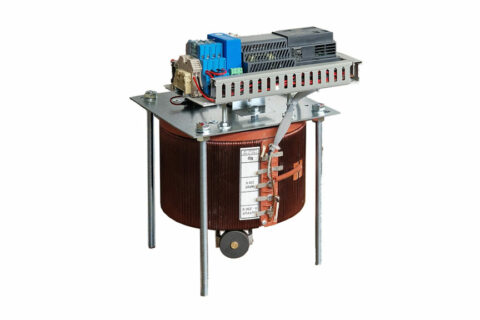

REGOLAZIONE MOTORIZZATA CON CONTROLLO REMOTO R10
La versione con regolazione R10 consente di utilizzare alternativamente un comando a pannello (potenziometro) o un segnale remoto, analogico o digitale.
Sul pannello frontale è predisposto un deviatore per la selezione della modalità remota o locale. E’ possibile effettuare la regolazione dell’uscita inviando un segnale analogico 0:10Vdc al morsetto dedicato, o tramite modbus-tcp utilizzando il connettore RJ45 predisposto sul prodotto. Quando si sceglie questa opzione, non sono presenti i pulsanti di salita o discesa, ma un potenziometro.
| correnti uscita | da 4 A a 160 A |
| potenze | da 3kVA a 120KVA |
| tensione alimentazione | 400V ± 6% |
| frequenza | 50 : 60 Hz |
| campo di variazione tensione uscita | 0 : 435V |
| tensione di misura | 0 : 600 V a.c. |
| prova isolamento | 2,5kV 60 sec. |
| temperatura di lavoro | -10°C : + 40°C |
| temperatura di stoccaggio | -20°C : + 80°C |
| umidità relativa max | 90% |
| TYPE | Corrente
A |
A | B | H | MAX VA |
peso KG |
| VAT004F-3N | 4 | 250 | 350 | 750 | 3.000 | 40 |
| VAT006F-3N | 6 | 250 | 350 | 750 | 4.500 | 49 |
| VAT008F-3N | 8 | 250 | 350 | 750 | 6.000 | 52 |
| VAT010F-3N | 10 | 250 | 350 | 750 | 7.500 | 59 |
| VAT014F-3N | 14 | 250 | 350 | 750 | 10.500 | 70 |
| VAT018F-3N | 18 | 250 | 350 | 750 | 13.500 | 80 |
| VAT020F-3N | 20 | 250 | 350 | 750 | 15.000 | 81 |
| VAT026F-3N | 26 | 600 | 600 | 1140 | 19.500 | 140 |
| VAT030F-3N | 30 | 600 | 600 | 1140 | 23.500 | 150 |
| VAT040F-3N | 40 | 600 | 600 | 1140 | 30.000 | 160 |
| VAT050F-3N | 50 | 600 | 600 | 1140 | 37.500 | 220 |
| VAT060F-3N | 60 | 600 | 600 | 1140 | 45.000 | 245 |
| VAT080F-3N | 80 | 600 | 600 | 1140 | 60.000 | 260 |

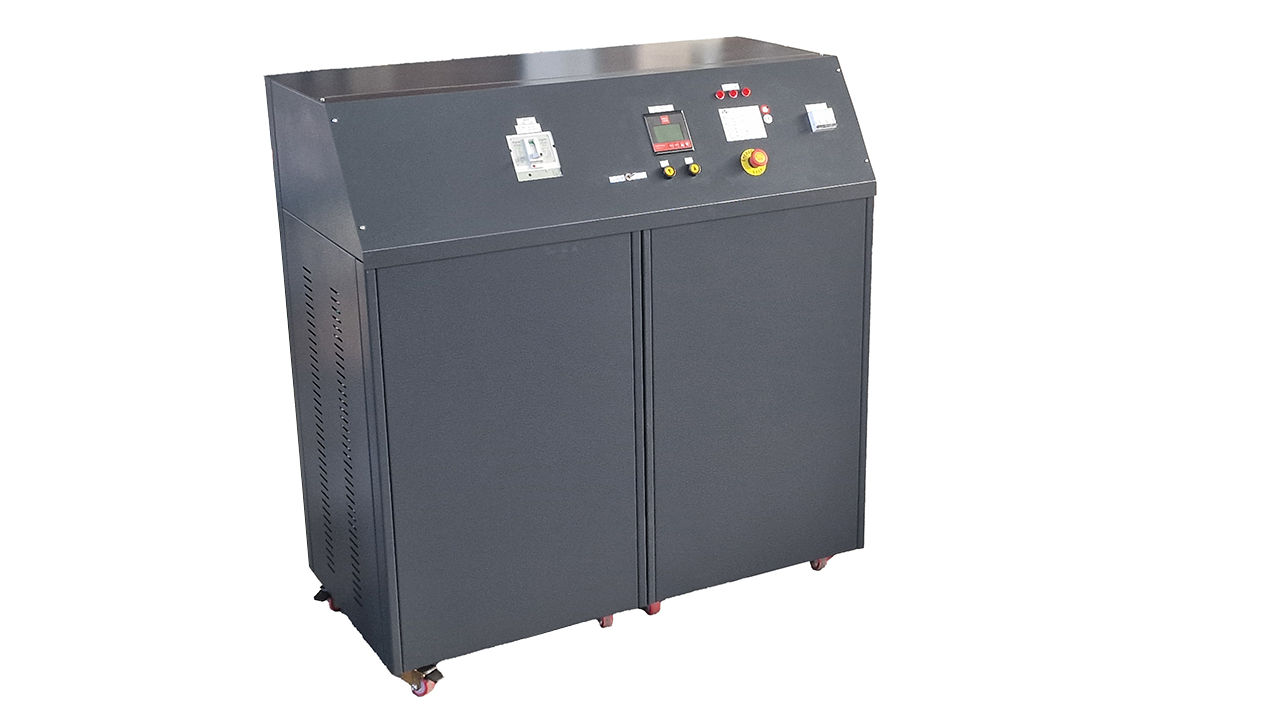

| VAT100F-3N | 100 | 1200 | 600 | 1140 | 75.000 | 460 |
| VAT120F-3N | 120 | 1200 | 600 | 1140 | 90.000 | 510 |
| VAT160F-3N | 160 | 1200 | 600 | 1140 | 120.000 | 535 |
