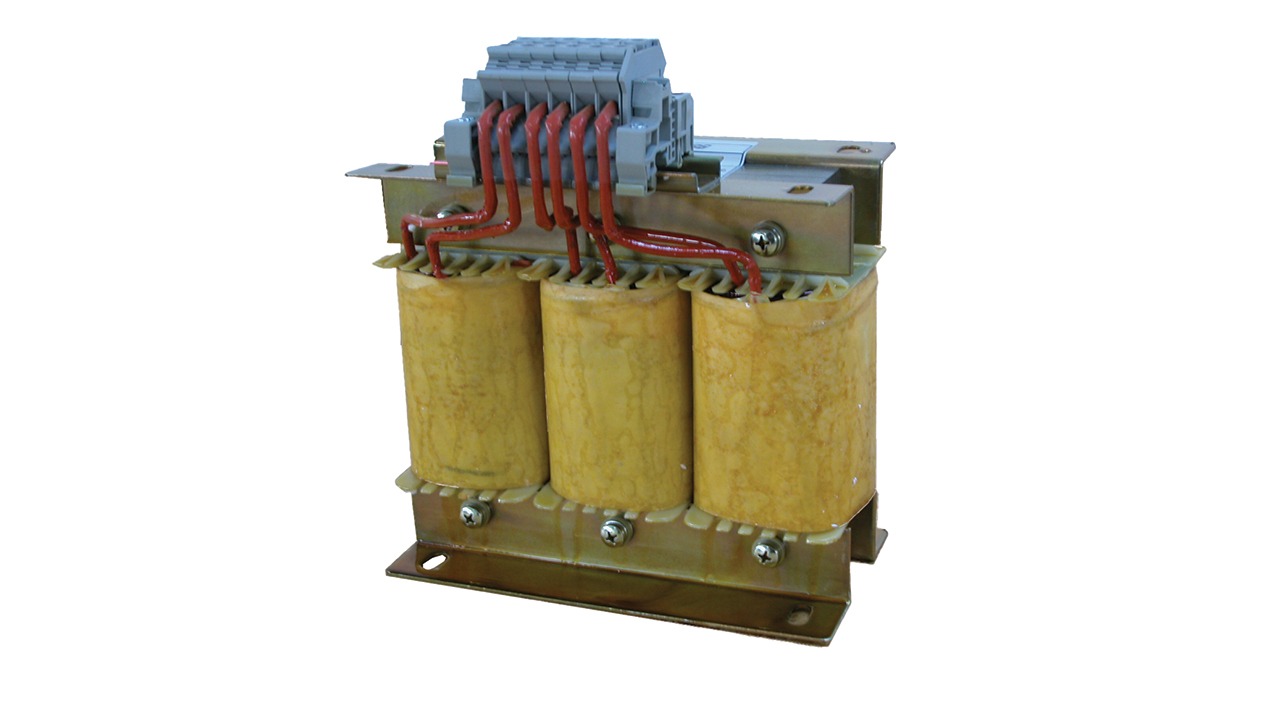

RAV – DREIPHASIGE ANLASSREAKTORTEN FÜR ASYNCHRONMOTOREN VON 5HP BIS 400HP (4 STARTS/STD. – 20″)
DREIPHASIGE ANLASSREAKTOREN FÜR ASYNCHRONMOTOREN von 5 PS bis 400 PS (4 Starts/Std. – 20″)
| Nennspannung: 400V Spannungsabfall: 30% bei Volllast Frequenz: 50/60Hz Schutzart: IP00 Isolationsklasse: H (Ta max. 45°C) Wicklungen aus Elektrolytkupfer Kl. H Harzimprägniert und tropenfest ausgeführt Anschluss an Klemmen für DIN-Schiene bis 50 PS Anschluss an Messingbolzen ab Leistungen von 75 PS Hebeösen ab 150 PS Referenznormen: EN61558-2-20 THERMOSTAT 105°C IN DER MITTLEREN WICKLUNG AUF ANFRAGE VERSION 3 STARTS/STD. 5″ siehe RAS-Serie |
  |
|
| Aufeinanderfolgende Starts | Starts / Std. | Max. Zeit pro Start |
| 1 | 4 | 20″ |
 |
 |
| A | B |
| Leistung | Leistung | Art.-Nr. | Abmessungen mm | Gewicht | ||
| kW | PS (Hp) | A | B | C | kg | |
| 3.68 | 5 | RAV004 | 180 | 90 | 160 | 6.6 |
| 5.52 | 7.50 | RAV006 | 180 | 90 | 160 | 7.0 |
| 7.36 | 10 | RAV007 | 180 | 100 | 160 | 8.2 |
| 11.04 | 15 | RAV011 | 180 | 110 | 160 | 10.3 |
| 14.72 | 20 | RAV015 | 180 | 120 | 160 | 12.6 |
| 22.08 | 30 | RAV022 | 240 | 130 | 210 | 21.7 |
| 29.44 | 40 | RAV030 | 240 | 155 | 210 | 24.9 |
| 36.80 | 50 | RAV036 | 300 | 134 | 260 | 27.0 |
| 44.16 | 60 | RAV045 | 300 | 144 | 260 | 35.0 |
| 55.20 | 75 | RAV055 | 300 | 144 | 260 | 36.0 |
| 73.60 | 100 | RAV074 | 300 | 154 | 260 | 39.0 |
| 92.00 | 125 | RAV092 | 300 | 164 | 260 | 43.0 |
| 110.40 | 150 | RAV110 | 360 | 170 | 310 | 66.0 |
| 128.80 | 175 | RAV129 | 360 | 170 | 310 | 76.0 |
| 147.20 | 200 | RAV147 | 360 | 180 | 310 | 84.0 |
| 184.00 | 250 | RAV186 | 420 | 190 | 360 | 92.0 |
| 220.80 | 300 | RAV220 | 420 | 215 | 360 | 122.0 |
| 294.40 | 400 | RAV300 | 480 | 215 | 410 | 173.0 |
