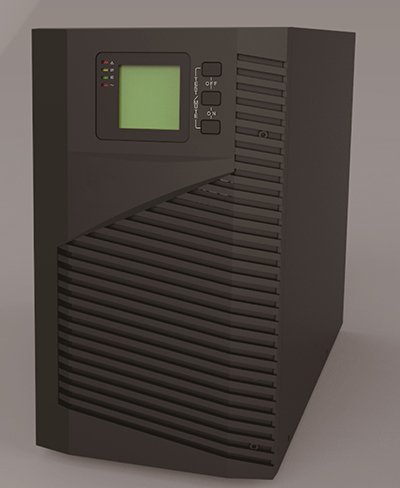

MSS – SOCCORRITORI EN50171 ONDA SINUSOIDALE 0.75-7.5KW MONOFASE
SOCCORRITORI EN50171 ONDA SINUSOIDALE 0.75-7.5KW MONOFASE
CARATTERISTICHE PRINCIPALI SCS EN 50171
SOVRACCARICO CONTINUO DEL 120%
PROTEZIONE CONTRO L’INVERSIONE DELLE BATTERIE
ALTA CORRENTE DI RICARICA
INVOLUCRO CON ALTA PROTEZIONE MECCANICA
BATTERIA VITA ATTESA 10 ANNI
RIPRISTINO AUTONOMIA ALL’80% ENTRO 12 ORE DOPO SCARICA PROFONDA
Un sistema di continuità a DOPPIA CONVERSIONE che fornirà una tensione perfetta, per una completa protezione di alta qualità per i Vostri dispositivi sensibili
FUNZIONE (EPO) Emergency Power Off
Questa funzione serve allo spegnimento del Soccorritore da parte del personale addetto in caso di incendio e altra situazione di emergenza.
BY-PASS MANUALE PER LA MANUTENZIONE
Il By-Pass manuale, assicura la mancanza di tensioni all’interno del SCO per interventi di manutenzione, assicurando alimentazione alle apparecchiature collegate.
Power Factor Correction
Il PFC migliora la qualità della corrente assorbita ed incrementa il rendimento energetico, con il conseguente risparmio economico
COMUNICAZIONE
Software per tutti i sistemi operativi e ambienti di rete, Piattaforma di supervisione e shutdown
GARANZIA 12 MESI
MODALITA’ DI FUNZIONAMENTO
La norma CEI EN 50171 prevede diverse tipologie di funzionamento; Nei casi pratici vengono utilizzate 4 principali modalità di funzionamento, di seguito descritte.
FUNZIONAMENTO SENZA INTERRUZIONE (sempre attivo)
In questa modalità il carico è alimentato in modo permanente dal sistema SCS attraverso l’inverter (fig.3). Alla mancanza rete ingresso è sempre l’inverter, attraverso l’energia fornita dalle batterie, ad alimentare il carico (fig.4). Nel passaggio dalla condizione di rete ingresso presente a quella di rete ingresso assente non avviene nessuna interruzione di alimentazione al carico, da cui il nome di modalità “senza interruzione”.
In questa modalità il bypass statico del sistema SCS funziona solamente in caso di guasto del SCS stesso, oppure viene utilizzato, unitamente all’eventuale bypass manuale, per scopi di manutenzione del sistema
Fig.3 Situazione con rete ingresso presente Fig.4 Situazione con rete ingresso assente
FUNZIONAMENTO CON COMMUTAZIONE NON PERMANENTE (solo Emergenza)
Questa modalità viene utilizzata nei casi in cui i sistemi di sicurezza richiedano alimentazione alla sola mancanza della rete, ad esempio sistemi di illuminazione di sicurezza funzionanti solo in emergenza (i cosiddetti impianti S.E. Solo Emergenza).
In condizioni di rete presente il carico non è alimentato (fig5) . Alla sola mancanza rete il dispositivo SCS fornisce l’alimentazione ai dispositivi di sicurezza ad esso collegati, anche in questo caso entro un tempo di 0,5 secondi dalla mancanza rete (fig.6)
Fig.3 Situazione con rete ingresso presente Fig.4 Situazione con rete ingresso assente
FUNZIONAMENTO CON COMMUTAZIONE MISTO PERMANENTE (sempre attivo)/NON PERMANENTE (Solo Emergenza)
Questa modalità rappresenta l’abbinamento delle modalità 1 e 3 in modo che si possa permanentemente alimentare un carico (anche in mancanza di rete) e contemporaneamente dare alimentazione ad un altro solo in mancanza di rete. Quando la rete è presente, il carico “solo emergenza” non è alimentato
| MODELLO | MSS01 | MSS02 | MSS03 | MSS06 | MSS10 | |||
| POTENZA NOMINALE | 1KVA | 2KVA | 3KVA | 6KVA | 10KVA | |||
| Potenza attiva | 0.9kW | 1.8kW | 2.7kW | 5.4kW | 9kW | |||
| Potenza attiva secondo EN50171 | 0.75kW | 1.5kW | 2.25kW | 4.5kW | 7.5kW | |||
| INGRESSO | Ingresso | Monofase | ||||||
| Fattore di potenza | ingresso THDV ≤1% | |||||||
| Tensione nominale | 220VAC / 230VAC / 240VAC | |||||||
| Frequenza nominale | 50Hz/60Hz Selezione automatica | |||||||
| Range di tensione | +/-30% | |||||||
| Corrente assorbita
THDI |
≤3% (100% carico lineare, ingresso THDV ≤1%) | |||||||
| ≤5% (100% carico non lineare, ingresso THDV ≤1%) | ||||||||
| BATTERIA | Tensione batterie | 24Vdc | 48Vdc | 72Vdc | ||||
| Numero batterie | 16 monoblocchi Standard – 18/20 monoblocchi (configurabili) | |||||||
| Tipo batteria | LONG LIFE VITA ATTESA 10 ANNI | |||||||
| Al piombo ermetico senza manutenzione | ||||||||
| Tipo di carica | Carica rapida o tampone in automatico | |||||||
| Tempo di ricarica | Rapida sino a 8 ore | |||||||
| Massima corrente di ricarica | 1A – 3A – 5A – 10A (Regolabile) | |||||||
| USCITA | Tipo di uscita | Monofase | ||||||
| Regolazione tensione | ±1.0% | |||||||
| Distorsione tensione (THD) | Meno del 2% con 100% carico lineare
Meno del 5% con 100% carico non lineare |
|||||||
| Tensione nominale | 220V/230V/ 240Vac selezionabile +/- 3% | |||||||
| USCITA | Regolazione frequenza | ±0.1% (singola unità)
±0.25% (unità in parallelo) |
||||||
| Frequenza | Rete presente: aggancia quella della rete
In modalità batteria: 50Hz / 60Hz |
|||||||
| Sincronizzazione della frequenza | 1Hz/s (singola unità) | |||||||
| 0.5Hz/s (unità in parallelo) | ||||||||
| Sovraccarico ammesso con rete presente | 105 % ～ 110 %，per max 1h
110% ～ 125%, per max 10 min 125% ～ 150%, per max 1 min ＞150% commuta subito su bypass |
|||||||
| Sovraccarico per il bypass | Tiene il carico per un lungo tempo se la corrente in uscita è sotto il 125%
Il sovraccarico del Bypass è limitato dal magnetotermico sulla linea della riserva. |
|||||||
| Fattore di cresta | 3:1 | |||||||
| Rendimento in AC | ≥93% | |||||||
| Risposta dinamica | ± 5.0% (con carico da 0% a 100%)
≤5% in un ciclo |
|||||||
| Limite corrente uscita inverter | Quando la corrente istantanea è 2 ~ 3 volte la corrente di picco nominale (1.414 *Potenza nominale/(3 * 220)) l’inverter entra in limitazione di corrente | |||||||
| Componente DC | ≤200mV | |||||||
| MODELLO | MSS01 | MSS02 | MSS03 | MSS06 | MSS10 | ||
| Potenza attiva secondo EN50171 | 0.75kW | 1.5kW | 2.25kW | 4.5kW | 7.5kW | ||
| SWITCH TIME | Da rete a batteria | 0ms | |||||
| Da inverter a bypass | |||||||
| Rumore | <55dB (1m) | ||||||
| Display | LED + LCD | ||||||
| Sistema di alimentazione centralizzato | ERP – ERT | ||||||
| NORMATIVE | Norme di riferimento | NF C71815 –(EN50171) | |||||
| Sicurezza | Conforme EN-CEI 62040-1 | ||||||
| Conforme EN-CEI 60950 | |||||||
| Conforme EN 50091-2 EMC | |||||||
| Prestazioni | Conforme 62040-3 | ||||||
| EMC | Conduzione：IEC 62040-2 | ||||||
| Radiazione：IEC 62040-2 | |||||||
| Armoniche：IEC 62040-2 | |||||||
| Classificazione (CEI 62040-3) | UPS VFI – SS – 111 | ||||||
| EMS | IEC 62040-2 | ||||||
| Resistenza isolamento | > 2MΩ (500Vdc) | ||||||
| Isolamento in tensione | 2820Vdc, <3.5mA, 1min | ||||||
| Sbalzi di tensione | Conforme IEC60664-1 1.2/50uS+8/20uS 6KV/3KA | ||||||
| Grado di protezione | IP20 | ||||||
Ambiente di lavoro
| MODELLO | MSS01 | MSS02 | MSS03 | MSS06 | MSS10 |
| Potenza attiva secondo EN50171 | 0.75kW | 1.5kW | 2.25kW | 4.5kW | 7.5kW |
| Temperatura | 0°C ～ 40°C (escluso batterie) | ||||
| Umidità relativa | 0 ～ 95% non condensante | ||||
| Altitudine | ＜1500m – se＞1500m si riduce la potenza | ||||
Specifiche meccaniche
| MODELLO | MSS01 | MSS02 | MSS03 | MSS06 | MSS10 |
| Potenza attiva secondo EN50171 | 0.75kW | 1.5kW | 2.25kW | 4.5kW | 7.5kW |
| Altezza (mm) | 251 | 339 | 616 | ||
| Larghezza (mm) | 144 | 191 | 250 | ||
| Profondità (mm) | 368 | 469 | 502 | ||
|
+ ARMADIO BATTERIE SECONDO AUTONOMIA RICHIESTA |
|||||
