    Descrizione


    ft-dq6101

    L’ apparecchio DQ61 è un controllore di temperatura progettato in particolare per l’utilizzo su macchine elettriche come trasformatori, motori, generatori.DQ61 protegge la macchina dai sovraccarichi che portano all’innalzamento di temperatura degli avvolgimenti; comanda l’accensione dei ventilatori con i quali mantiene la temperatura del trasformatore nei limiti normali di lavoro; segnala le condizioni di allarme; interviene comandando il distacco e la messa fuori servizio del trasformatore prima che si arrivi ad una situazione di pericolo.

    Un sistema di autodiagnosi verifica continuamente lo stato delle sonde di temperatura e lo stato di funzionamento interno, segnalando eventuali anomalie.

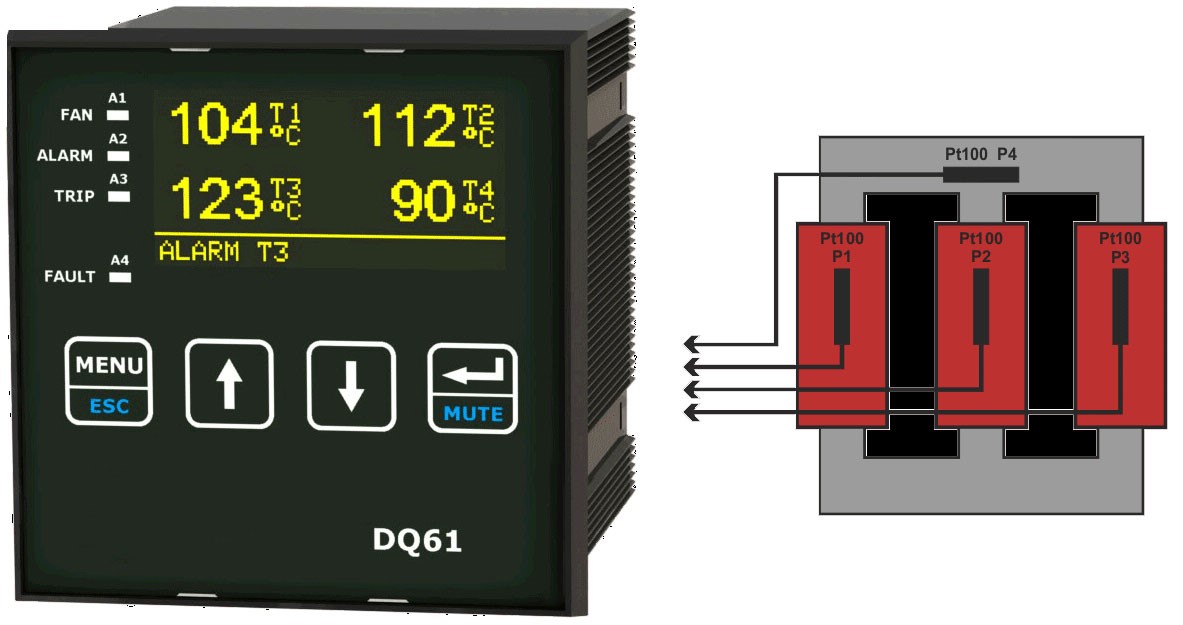

    Può gestire fino a quattro sonde di temperatura Pt100 e tre stadi di allarmi. Il modello DQ61 è in contenitore per montaggio fronte quadro, con dimensioni d’ingombro frontale di 96x96mm profondità 115mm.

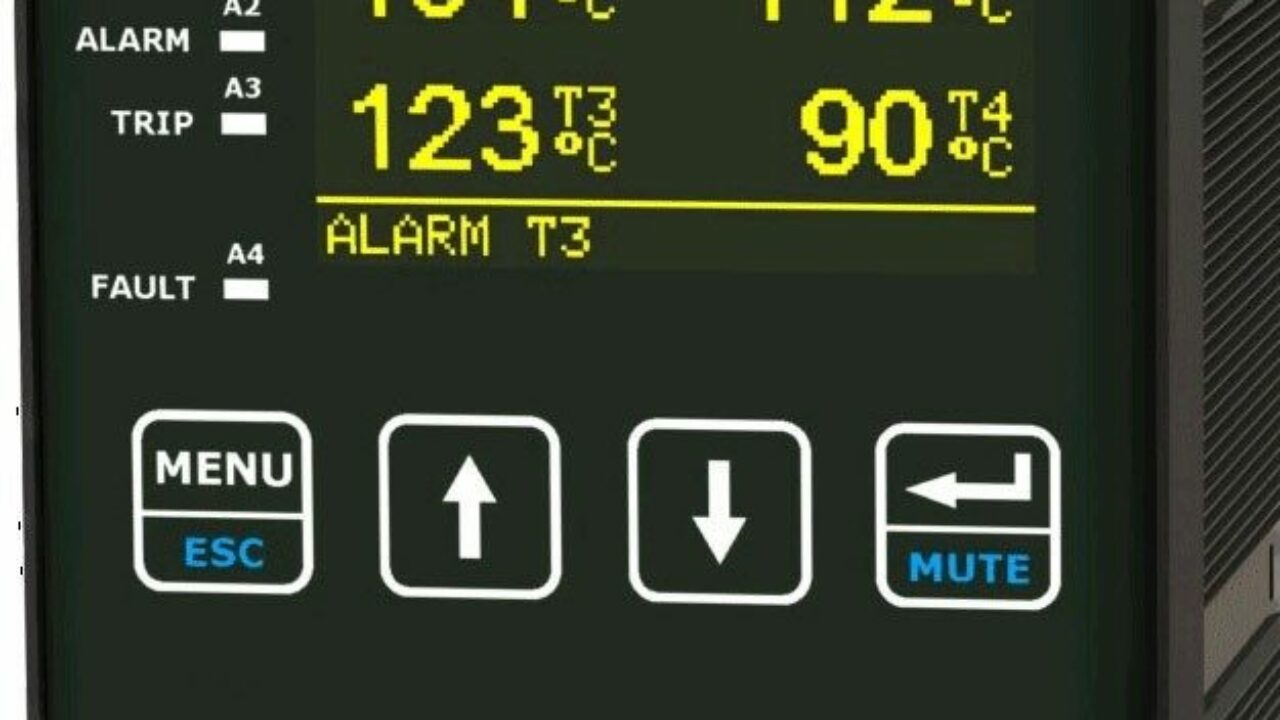

    Un display grafico OLED ad altissimo contrasto, autoilluminato, permette la visualizzazione contemporanea delle quattro temperature monitorate e dei tre allarmi. I menu a scorrimento aiutano e guidano nella programmazione dei parametri con chiari messaggi, nella lingua selezionata dall’operatore.

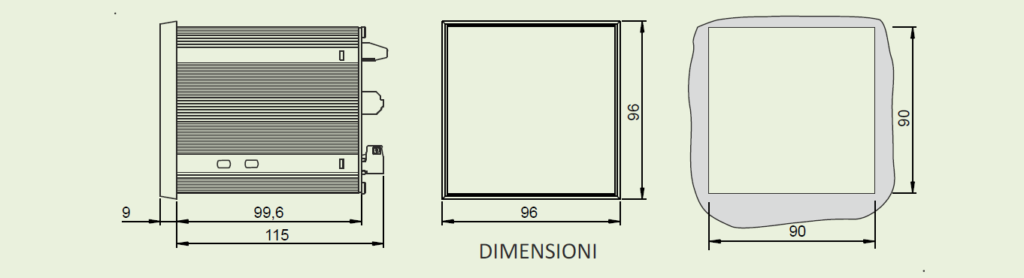

    CARATTERISTICHE TECNICHEdi-dq6101

    Alimentazione Universale 90…250Vca 50/60Hz e 16…26Vcc/ca, <4VA
    Ingressi disponibili N°4 per sonde di temperatura tipo Pt100 a tre fili
    Compensazione della lunghezza cavi fino a 500m (0,5mm2)
    Collegamenti esterni Morsetti per cavi max 1mm2 per Pt100 e max 2,5mm per rele e alimentazione
    Campo di temperatura misurata / controllata -20 … +200°C
    Precisione di misura Migliore di 0,4°C ±1 digit
    Relè d’uscita per allarme N°2 tipo SPDT 5A 250V per ALLARME e TRIP
    Relè per comando del ventilatore N°1 tipo SPDT 5A 250V
    Relè di segnalazione guasto sonde o anomalia di funzionamento N°1 tipo SPDT 5A 250V
    Visualizzazione Su display grafico OLED 2,4” 128×64 pixel
    Tastiera Capacitiva, a sfioramento
    Segnalazione allarmi Con 4 led dedicati e con messaggi di testo sul display
    Lingue disponibili Italiano, inglese, francese, spagnolo, altre a richiesta
    Unità di misura °C o °F

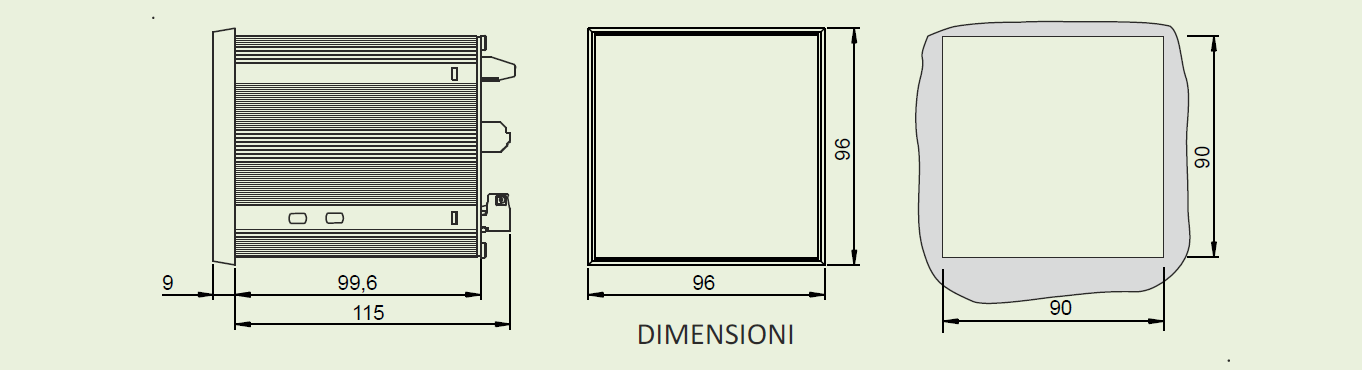

    Dimensioni Frontale 96x96mm, Ingombro interno quadro 115mm
    Montaggio Fronte quadro
    Foratura pannello 90x90mm
    Costruzione conforme alle direttive CE 2006/95/CEE (Bassa Tensione) e 2004/108/CEE (EMC)
    Protezione contro i disturbi elettrici EN61326-1
    Rigidità dielettrica 2500Vca per 1 minuto
    Isolamento Migliore di 100MOhm a 500Vcc tra terra e gli altri terminali
    Grado di protezione frontale IP40, opzionale IP65
    Temperatura ambiente di lavoro -20 … +60°C
    Umidità Massimo 90% non condensante
    MTBF Maggiore di 100.000 ore
    Memoria interna Oltre dieci anni
    Dati memorizzati Max temperatura di ogni canale;Numero di attivazioni di ciascun allarme
    Interfaccia opzionale Uscita seriale RS485, protocollo MODBUS RTU
    Autodiagnosi con segnalazione di errore sul relè FAULT.
    Contatori integrati parziale e totale, per le ore di lavoro fatte.
    Possibilità di programmare periodici azionamenti del ventilatore dal menu di servizio.
    Funzione FCD: possibilità di impostare un allarme per variazione troppo rapida (°C/s) di temperatura, dal menu di servizio.
    Possibilità di abilitare l’attivazione degli allarmi per le sonde P1 P2 e P3 dal menu di servizio.
    Possibilità di abilitare l’attivazione degli allarmi per la sonda P4 dal menu utente.

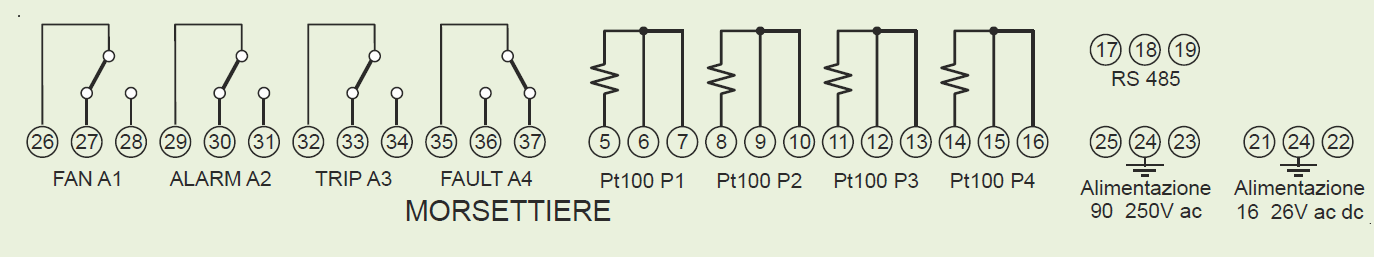

    sch-dq6101
