SWAV – INVERTER DC/AC 230V ONDA SINUSOIDALE PER USO PROFESSIONALE – FOTOVOLTAICO A ISOLA da 0.6kW a 10kWp

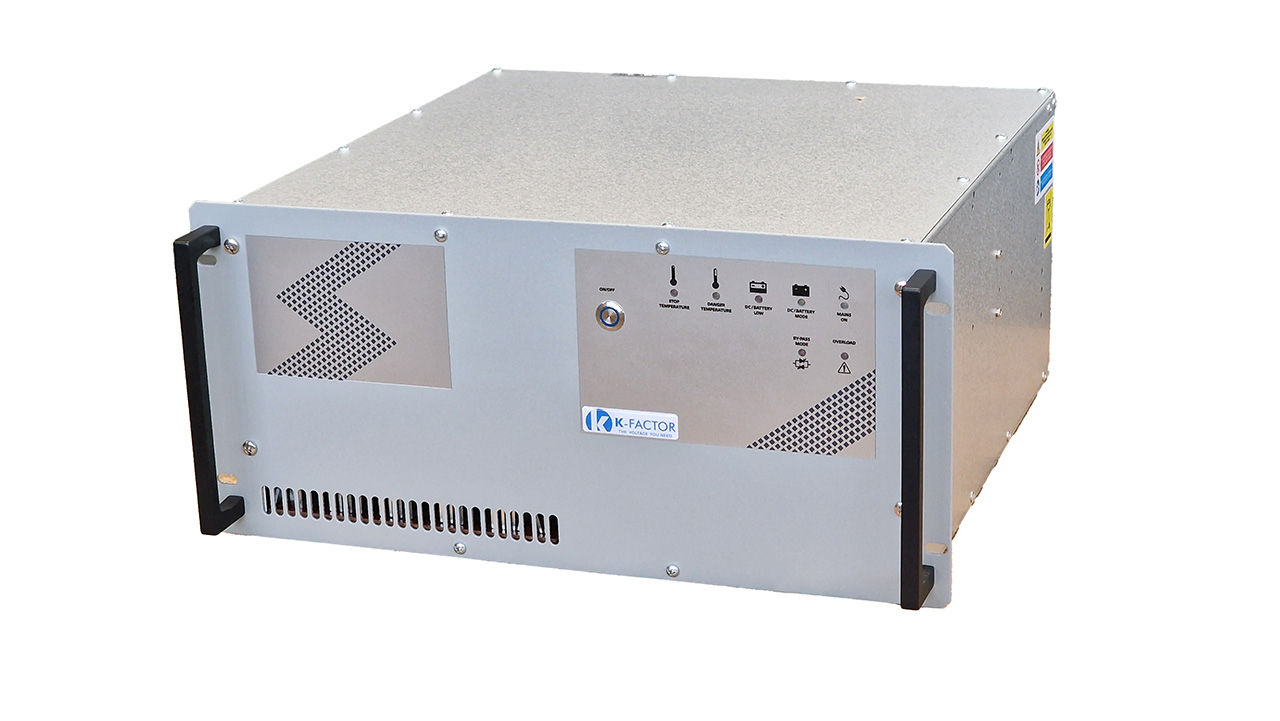

INVERTER DC/AC SINUSOIDALE DISPONIBILE IN DUE VERSIONI: RACK 19″ E TOWER

Ingresso 12/24/48/110Vdc / uscita 230Vac 50Hz

• Onda sinusoidale
• Elevata potenza di spunto per 5 secondi
• Ampio range di tensione in ingresso
• Trasformatore toroidale in uscita con 4000V di isolamento galvanico
• Ingresso DC controllato da circuito di precarica
• By-pass statico su ingresso di emergenza *
• Trasformatore di isolamento 4000V per ingresso by-pass *
• Trattamenti di antivibrazione e tropicalizzazione *
• MTBF (anni 2005-2009) 800.000 ore
• Segnalazioni ottiche e acustiche: presenza DC, DC bassa, temperatura critica, blocco temperatura, blocco sovraccarico/corto circuito, funzionamento by-pass
• Contatti remoti: presenza DC, DC bassa
• “Replica” a contatti remoti: on/off, presenza DC, DC bassa, temperatura critica, blocco temperatura,
• blocco sovraccarico/corto circuito, funzionamento by-pass*
• Versioni meccaniche: tower, rack 19”, murale
• Tensioni e frequenze diverse *
• Prodotti personalizzati *

tipo inverter	RANGE di tensione di alimentazione	Livello DC di pre allarme
12V	Da 10,5V a 18V	11V
24V	Da 19V a 43V	21,5V
48V	Da 38V a 60V (80V per alcuni modelli)	42,5V
110V	da 89V a 145V	42,5V



caratteristiche uscita	caratteristica inverter
Forma d’onda	Sinusoidale
Distorsione di uscita	< 5% carico resistivo / < 8% carico non resistivo
Variazione tensione di uscita da 0 a 100% del carico	±10%
Variazione tensione di uscita a carico fisso	±0,5V
Rendimento	Per tutti i modelli <80%
Temperatura di funzionamento	Da 0 a + 45°C
Temperatura di stoccaggio	Da –10 a + 60°C

PRINCIPIO DI FUNZIONAMENTO

L’inverter è composto essenzialmente dalle seguenti sezioni:

DC SOURCE (esterna) – Fornisce l’energia necessaria per il funzionamento dell’inverter

INPUT SWITCH – Dispositivo di protezione ingresso in caso di corto circuito sulla sorgente di alimentazione. A seconda dei modelli si tratta di un interruttore automatico esterno o di fusibili interni all’apparecchiatura.

INPUT RF FILTER (CIRCUITO DI PRE-CARICA).

Durante l’installazione: questa scheda fornisce un sistema di precarica automatico in caso di prima installazione provvedendo a caricare i condensatori interni all’apparecchiatura e limitando la corrente di accensione richiesta al momento del collegamento. In seguito il sistema si esclude automaticamente collegando direttamente la fonte di alimentazione all’inverter.

Durante il funzionamento: questa scheda fornisce il controllo automatico della tensione di alimentazione dell’inverter. Quando la tensione di alimentazione è di circa il 15% più bassa del livello di spegnimento dell’inverter, la sorgente DC viene automaticamente scollegata. Quando la tensione di alimentazione raggiunge il livello accettabile la scheda di pre-carica ricollega automaticamente l’inverter.

INPUT COIL – Filtro di ingresso DC. È direttamente montato sulla scheda di precarica e serve a ridurre il rumore prodotto sulla fonte di alimentazione DC (come richiesto nel settore telecomunicazioni)

POLARITY DIODE – Diodo anti-inversione. Montato direttamente sulla scheda di pre-carica fornisce la protezione in caso di inveriosne di polarità sulla fonte di alimentazione DC (facendo cadere l’automatico di ingresso)

POWER UNIT (INVERTER SINUSOIDALE) – Il circuito elettronico dell’inverter è stato concepito con il sistema di modulazione d’ampiezza d’impulso (PWM) ; esso converte la tensione continua data dalle batteria di accumulatori e genera una nuova sinusoide a bassa tensione. Il trasformatore di uscita provvederà poi ad elevare la tensione adeguandola alle esigenze dell’utenza (220V-110V.ecc.).Una modernissima elettronica a microprocessore gestisce accuratamente i finali a MOS-FET ottenendo , con la massima affidabilità , potenze di spunto e correnti di utilizzo elevate. Il microprocessore ha inoltre il compito di gestire l’inverter sincronizzato alla rete e di gestire la retroazione che garantisce un’altissima stabilità dinamica della tensione in uscita.

SW FILTER – Trasforma l’onda quadra generata dal circuito switching in sinusoidale

OUTPUT TRANSFORMER – Trasforma la bassa tensione alternata proveniente dalla bobina nella tensione di uscita desiderata

RFI OUTPUT FILTER – filtro di uscita EMI

STATIC BY-PASS – Questa scheda gestita a microprocessore fornisce la possibilità di trasferire l’alimentazione del carico su una linea di rete di emergenza (se presente). Il trasferimento (senza tempo di interruzione) è realizzato mediante SCR.

La scheda di bypass entra in azione nei seguenti casi:

Mancanza DC, livello DC troppo basso, inverter guasto, sovraccarico, sovra temperatura.

Quando la situazione di emergenza termina, l’inverter torna automaticamente in modalità funzionamento normale.

CONTACTOR MAINS BOARD – Questa scheda è usata solo nel caso in cui sia installato il bypass. Ha lo scopo di collegare e scollegare la rete elettrica di emergenza. Ha inoltre lo scopo di fornire la tensione di laimentazione alla scheda di controllo nel caso di mancanza della tensione di alimentazione DC.

Ingresso AC source opzionale

Modello	Potenza di picco	Dimensioni Tower LxPxH mm-	Dimensioni Rack 19″ mm.	Gamma Tensioni Vdc Ingresso	Corrente in uscita	POTENZA USCITA W	Peso Kg	Tensione Nominale Vdc in ingresso	Pre allarme Vdc in ingresso	Tensione Nominale Vac  in uscita
SWAV1215	600W	245x560x480	4U x mm.450	10,2-18V	1,5 A	345	30	12Vdc	11Vdc	230Vac
SWAV1220	800W	245x560x480	4U x mm.450	10,2-18V	2 A	460	32	12Vdc	11Vdc	230Vac
SWAV1225	1000W	245x560x480	4U x mm.450	10,2-18V	2,5 A	575	35	12Vdc	11Vdc	230Vac
SWAV1235	1200W	245x560x480	5U x mm.450	10,2-18V	3 A	690	40	12Vdc	11Vdc	230Vac
SWAV1240	1400W	245x560x480	5U x mm.450	10,2-18V	3,5 A	805	45	12Vdc	11Vdc	230Vac
SWAV24003	1000W	152x380x315	3U x mm.450	19-43V	2,3A	529	19	24Vdc	21,5Vdc	230Vac
SWAV24020	1600W	245x560x480	4U x mm.450	19-43V	4A	920	32	24Vdc	21,5Vdc	230Vac
SWAV24025	2000W	245x560x480	4U x mm.450	19-43V	5A	1150	35	24Vdc	21,5Vdc	230Vac
SWAV24035	2500W	245x560x480	5U x mm.450	19-43V	6A	1380	40	24Vdc	21,5Vdc	230Vac
SWAV24040	2800W	245x560x480	5U x mm.450	19-43V	7A	1610	45	24Vdc	21,5Vdc	230Vac
SWAV24045	3000W	245x560x480	5U x mm.450	19-43V	8A	1840	52	24Vdc	21,5Vdc	230Vac
SWAV48003	1200W	152x380x315	3U x mm.450	39-60V	3 A	690	19	48Vdc	42,5Vdc	230Vac
SWAV48015	1500W	245x560x480	4U x mm.450	39-60V	4 A	920	30	48Vdc	42,5Vdc	230Vac
SWAV48020	2000W	245x560x480	4U x mm.450	39-60V	5 A	1150	32	48Vdc	42,5Vdc	230Vac
SWAV48025	2500W	245x560x480	4U x mm.450	39-60V	6 A	1380	35	48Vdc	42,5Vdc	230Vac
SWAV48035	3500W	245x560x480	5U x mm.450	39-60V	7,5 A	1725	40	48Vdc	42,5Vdc	230Vac
SWAV48040	4000W	245x560x480	5U x mm.450	39-60V	9 A	2070	45	48Vdc	42,5Vdc	230Vac
SWAV48045	4500W	245x560x480	5U x mm.450	39-60V	11 A	2530	52	48Vdc	42,5Vdc	230Vac
SWAV48060	6000W	357x780x430	5U x mm.650	39-60V	15 A	3450	60	48Vdc	42,5Vdc	230Vac
SWAV48070	7000W	357x780x430	5U x mm.650	39-60V	18 A	4140	66	48Vdc	42,5Vdc	230Vac
SWAV48080	8000W	357x780x430	5U x mm.650	39-60V	22 A	5060	72	48Vdc	42,5Vdc	230Vac
SWAV48090	9000W	357x780x430	5U x mm.650	39-60V	27 A	6210	78	48Vdc	42,5Vdc	230Vac
SWAV110003	1200W	152x380x315	3U x mm.450	88-145V	3 A	690	19	110Vdc	98Vdc	230Vac
SWAV110015	1500W	245x560x480	4U x mm.450	88-145V	4 A	920	30	110Vdc	98Vdc	230Vac
SWAV110020	2000W	245x560x480	4U x mm.450	88-145V	5 A	1150	32	110Vdc	98Vdc	230Vac
SWAV110025	2500W	245x560x480	4U x mm.450	88-145V	6 A	1380	35	110Vdc	98Vdc	230Vac
SWAV110035	3500W	245x560x480	5U x mm.450	88-145V	7,5 A	1725	40	110Vdc	98Vdc	230Vac
SWAV110040	4000W	245x560x480	5U x mm.450	88-145V	9 A	2070	45	110Vdc	98Vdc	230Vac
SWAV110045	4500W	245x560x480	5U x mm.450	88-145V	11 A	2530	50	110Vdc	98Vdc	230Vac
SWAV110050	5000W	245x560x481	5U x mm.451	88-145V	12,5  A	2875	55	110Vdc	98Vdc	230Vac
SWAV110060	6000W	357x780x430	5U x mm.650	88-145V	15 A	3450	60	110Vdc	98Vdc	230Vac
SWAV110070	7000W	357x780x430	5U x mm.650	88-145V	18 A	4140	66	110Vdc	98Vdc	230Vac
SWAV110080	8000W	357x780x430	5U x mm.650	88-145V	22 A	5060	72	110Vdc	98Vdc	230Vac
SWAV110090	9000W	357x780x430	5U x mm.650	88-145V	27 A	6210	78	110Vdc	98Vdc	230Vac
OPTIONAL
Card con connettore DB9 + ON/OFF remote
Static By-pass + Automatic Switch per ingresso 230Vac
Carica Batterie 9Amp per sistema fotovoltaico
Optional per Rack 3 unità, serie SWAV
SU RICHIESTA
Inverter Ingresso: 36Vdc – 60Vdc – 96Vdc – 125Vdc
