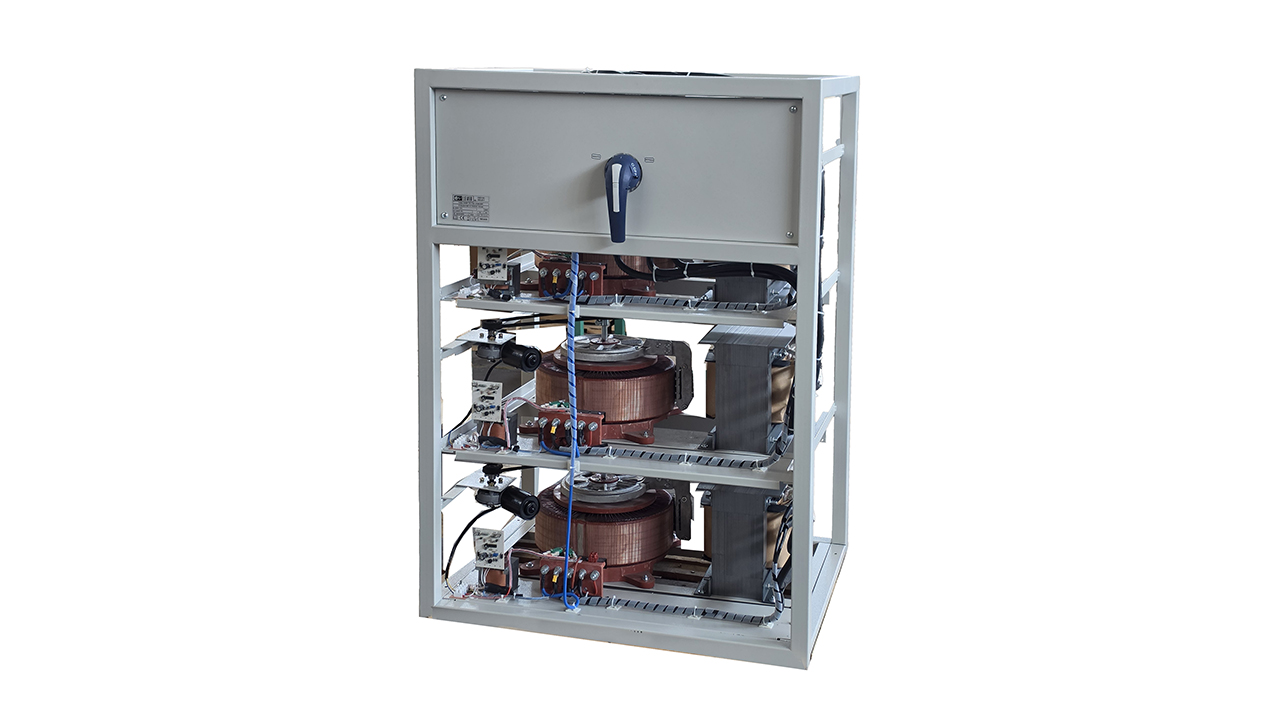

VSEx-00 – STABILIZZATORI DI TENSIONE ELETTROMECCANICI A GIORNO IP00 MONOFASE E TRIFASE
STABILIZZATORI DI TENSIONE ELETTROMECCANICI A GIORNO
Sono disponibili sia una versione monofase, sia una versione trifase. Tensioni nominali e range di lavoro da definire in base alle necessità del committente. Il prodotto include sempre un commutatore di by-pass, ed è possibile inserire ulteriori protezioni in ingresso e uscita
I comandi e le strumentazioni non sono quindi disponibili nel modello base, che è privo di display.
Le altre caratteristiche tecniche sono le stesse del modello VSA da cui deriva. il prodotto è dotato di punti di fissaggio per il montaggio all’interno di un quadro.
- Gli stabilizzatori VSA-00 erogano una tensione costante correggendo cadute ed innalzamenti della tensione che si verificano sulla rete o nella struttura interna dell’impianto elettrico.
- E’ realizzato su un telaio metallico a giorno per l’inserimento all’interno di un quadro elettrico, per questo non dispone di uno strumento di misura.
- Funzionano in modo automatico per regolare la tensione senza alcun intervento da parte dell’utente. Una volta acceso il regolatore, la tensione di rete viene misurata continuamente e le operazioni di innalzamento/abbassamento necessarie vengono eseguite automaticamente, fornendo al sistema la tensione costante richiesta per un funzionamento corretto.

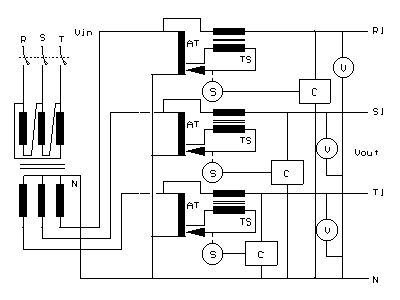

- Sono costituiti da un variatore, un servomotore che comanda il variatore, una scheda di gestione elettronica che controlla il motore e il trasformatore serie (buck-boost). La coppia elevata del motore corregge rapidamente grazie al servomotore DC e al sistema di controllo che può rispondere rapidamente ai cambiamenti di tensione. Quando la regolamentazione è stata completata, il servomotore è diseccitato con un circuito elettronico di frenata. Disturbi elettrici e transitori non disturbano la regolazione. È possibile alimentare in modo sicuro ogni area che necessito di fornitura elettrica regolare senza problemi.
- Il sistema è dotato di by-pass per consentire operazioni di manutenzione e riparazione senza scollegare il sistema.
- Le versioni trifase regolano le tre fasi separatamente, ciascuna in modo indipendente.

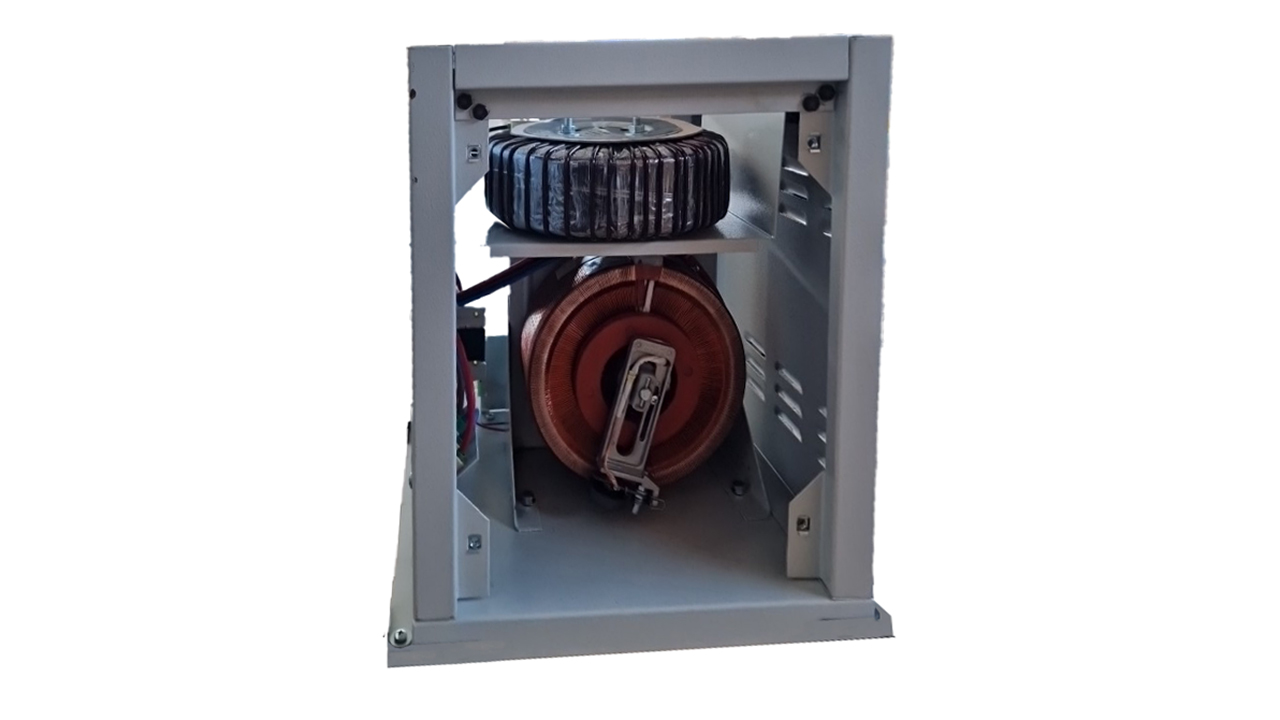

VERSIONI MONOFASE
| MODELLO VSAXXX-00 | 105 | 110 | 115 | 120 | 130 | 140 | 150 | 160 | 180 | 1100 |
| Potenza KVA | 5 | 10 | 15 | 20 | 30 | 40 | 50 | 60 | 80 | 100 |
| Tensione ingresso | 230Vac 1ph + N (su richiesta disponibile versione 115Vac o 110Vac 1ph+N ) | |||||||||
| Gamma tensioni | ±10% | |||||||||
| Frequenza ingresso | 47 : 64 Hz | |||||||||
| Tensione uscita | 230Vac 1Ph + N (su richiesta disponibile versione 115Vac o 110Vac 1ph+N ) | |||||||||
| Precisione uscita | ± 1% | |||||||||
| Corrente A | 22 | 43 | 65 | 86 | 130 | 173 | 217 | 260 | 347 | 434 |
| Power factor | 1 | |||||||||
| Capacità sovraccarico | 200% carico 10” | |||||||||
| Frequenza uscita | 47 : 64 Hz (come frequenza ingresso) | |||||||||
| Velocità di risposta | < 1.5/1000 sec | |||||||||
| Velocità regolazione | 80V / sec | |||||||||
| Rendimento | min. 95% | |||||||||
| By-Pass | By-pass manuale incluso | |||||||||
| Raffreddamento | Ventilazione forzata da realizzare su quadro elettrico | |||||||||
| Classe protezione | IP00 | |||||||||
| Temp. ambiente max. | -10° C ~ +40° C | |||||||||
| Altitudine | Fino a 1000 m s.l.m. senza perdita di potenza | |||||||||
| Umidità relativa | Fino a 95% (senza condensa) | |||||||||
| Pressione acustica | < 30dB | |||||||||
| Colore struttura | RAL7035 | |||||||||
| Dimensioni LxPxH cm * | 37x33x41 | 40x40x51 | 60x30x80 | 60x40x100 | ||||||
| Peso kg. * | 20 | 25 | 30 | 40 | 60 | 80 | 120 | 140 | 180 | 240 |
* Dimensioni e pesi indicativi: possono subire variazioni per necessità produttive

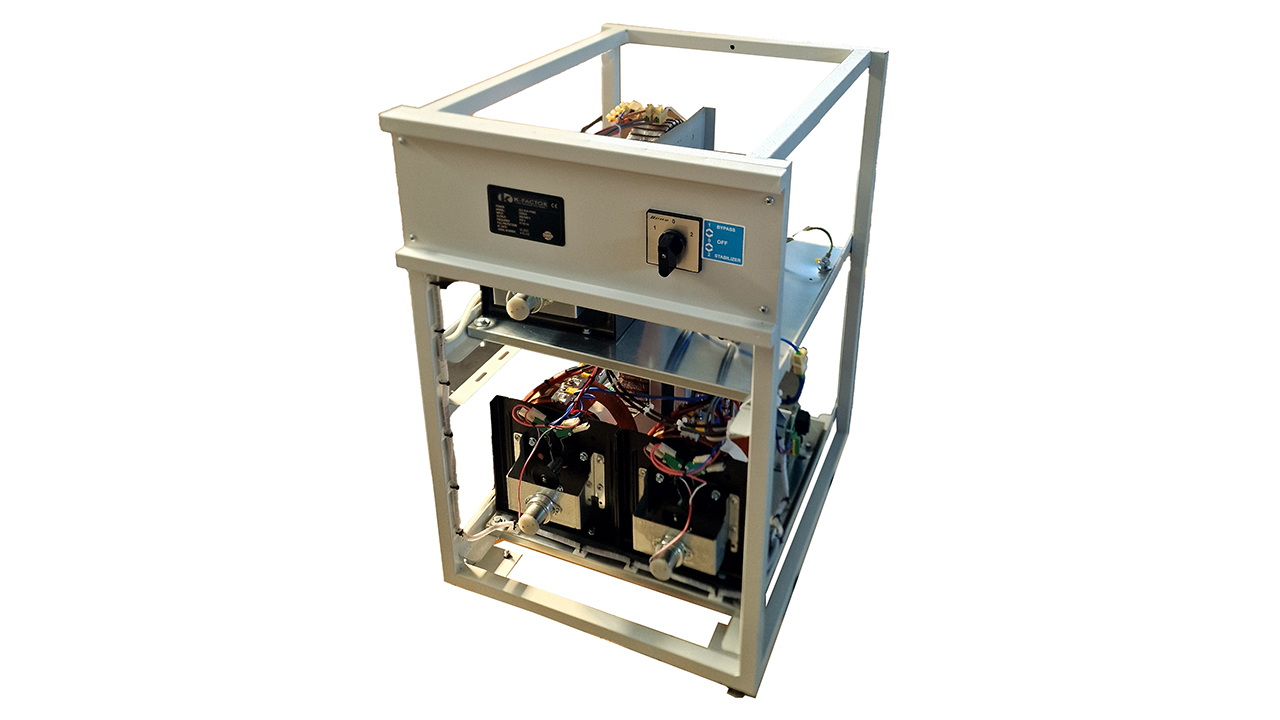

VERSIONI TRIFASE
| MODELLO VSAXXX-00 | 305 | 310 | 315 | 320 | 330 | 340 | 350 | 360 | 380 | 3100 | 3120 | 3150 |
| Potenza kVA | 5 | 10 | 15 | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 120 | 150 |
| Tensione ingresso | 400Vac 3ph + N (su richiesta disponibile versione 380V o 230Vac o 190Vac o altre 3ph+N ) | |||||||||||
| Gamma tensioni | ±10% | |||||||||||
| Frequenza ingresso | 47 : 64 Hz | |||||||||||
| Tensione uscita | 400Vac 3Ph + N (su richiesta disponibile versione 380V o 230Vac o 190Vac o altre 3ph+N) | |||||||||||
| Precisione uscita | ± 1% | |||||||||||
| Corrente A | 7 | 14 | 21 | 28 | 43 | 57 | 72 | 87 | 115 | 144 | 173 | 217 |
| Power factor | 1 | |||||||||||
| Capacità sovraccarico | 200% carico 10” | |||||||||||
| Frequenza uscita | 47 : 64 Hz (come frequenza ingresso) | |||||||||||
| Velocità di risposta | < 1.5/1000 sec | |||||||||||
| Velocità regolazione | 80V / sec | |||||||||||
| Rendimento | min. 95% | |||||||||||
| By-Pass | By-pass manuale incluso | |||||||||||
| Raffreddamento | Ventilazione forzata da realizzare su quadro elettrico | |||||||||||
| Classe protezione | IP00 | |||||||||||
| Temp. ambiente max. | -10° C ~ +40° C | |||||||||||
| Altitudine | Fino a 1000 m s.l.m. senza perdita di potenza | |||||||||||
| Umidità relativa | Fino a 95% (senza condensa) | |||||||||||
| Pressione acustica | < 30dB | |||||||||||
| Colore struttura | RAL7035 | |||||||||||
| Dimensioni LxPxH cm * | 30x50x50 | 50x60x75 | 60x40x100 | Su richiesta | ||||||||
| Peso kg. * | 30 | 40 | 60 | 70 | 75 | 80 | 120 | 160 | 200 | 210 | 230 | 250 |
* Dimensioni e pesi indicativi: possono subire variazioni per necessità produttive
