    Descrizione

    autotrasformatori trifase per avviamento motori

    Ingresso 400V uscita 70% (280V)
    Frequenza 50/60Hz
    Grado di protezione IP00
    Classe di isolamento F (Ta max 45°C)
    Avvolgimenti in rame elettrolitico cl. H
    Impregnati in resina e tropicalizzati

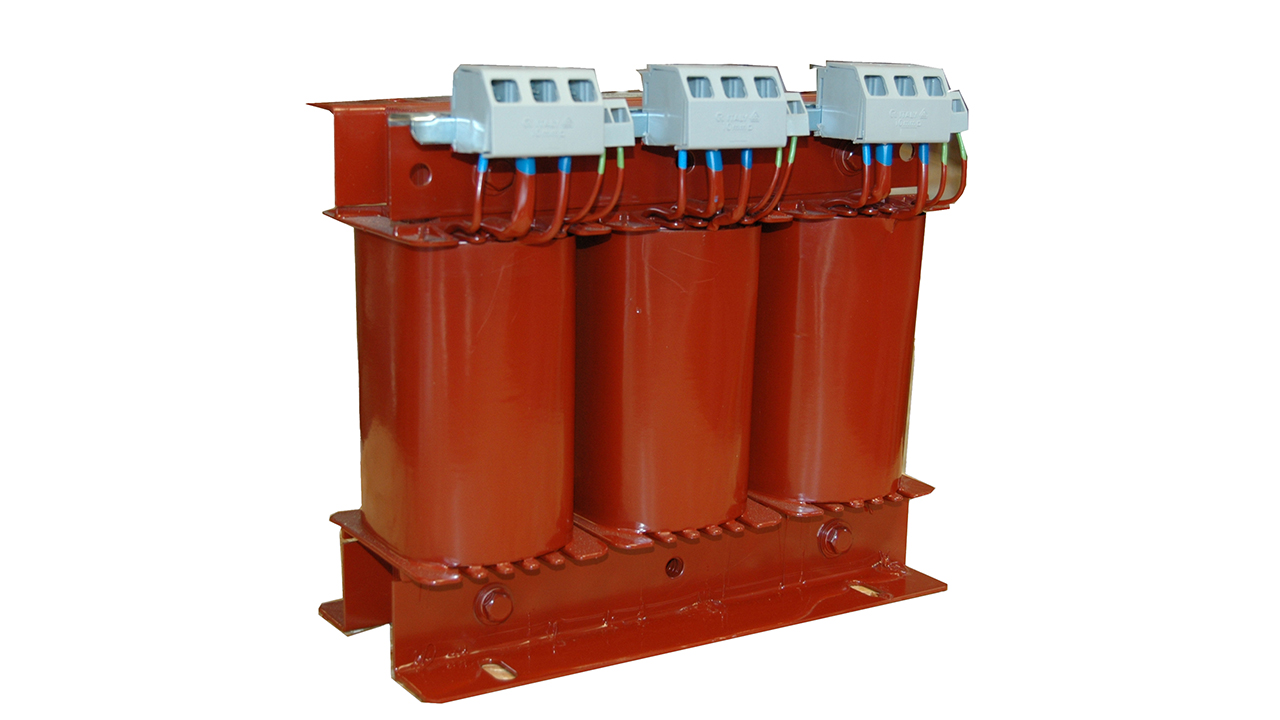

    Connessione su morsetti per guida DIN fino a 50Hp

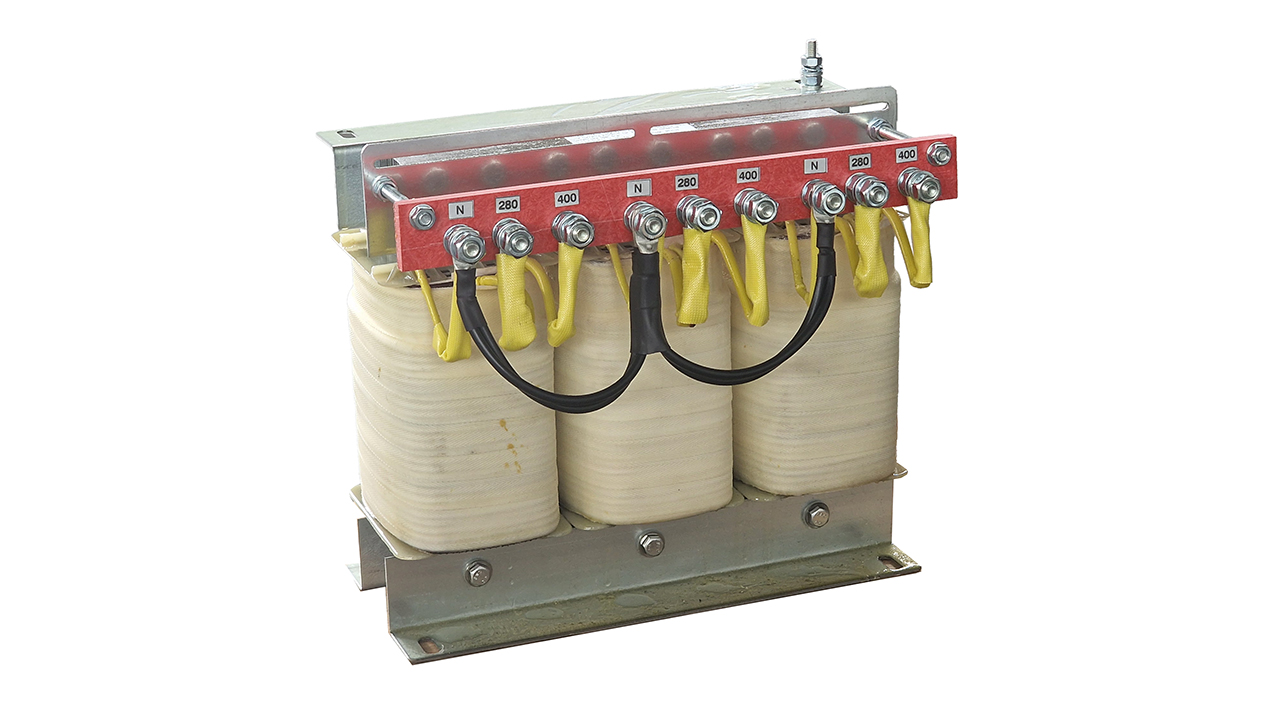

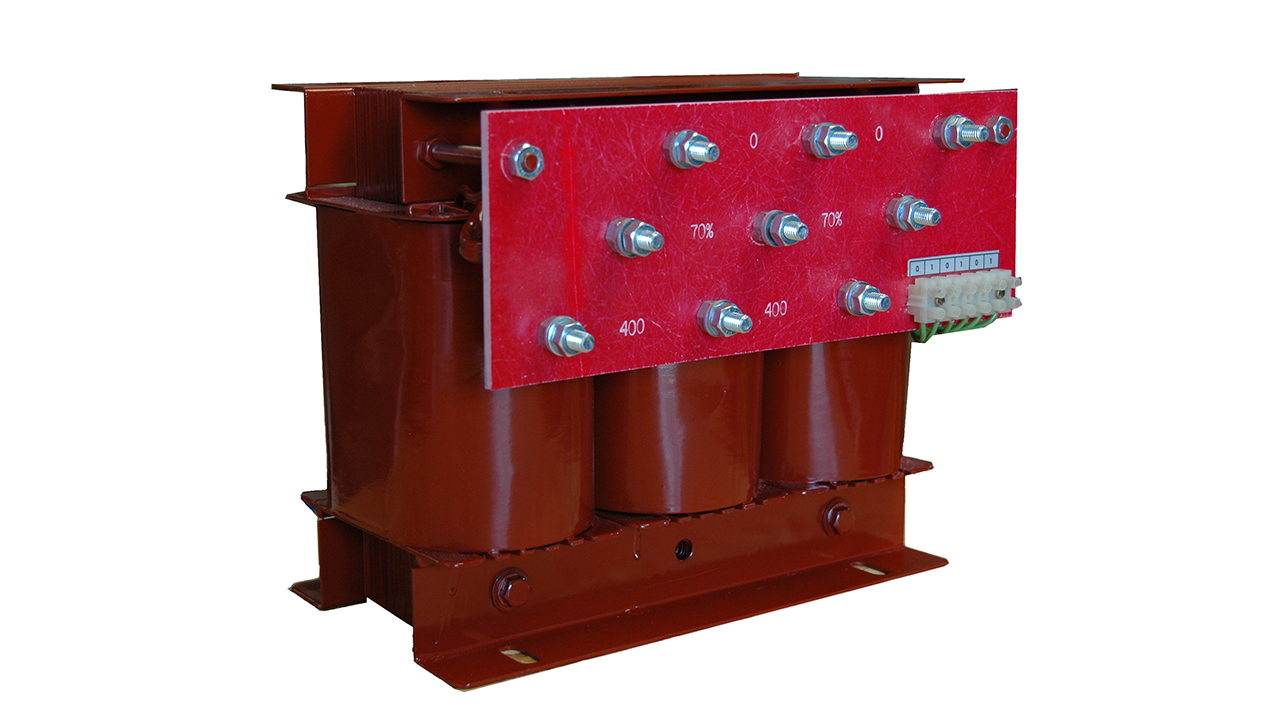

    Connessione su bulloni in ottone per potenze da 75Hp
    Gruppo di collegamento: Yn0
    Collegamento a stella con neutro sconnettibile
    Golfari di sollevamento oltre 125Hp
    TERMOSTATO 105°C INSERITO NELL’AVVOLGIMENTO CENTRALE
    Normativa di riferimento EN61558-2-13

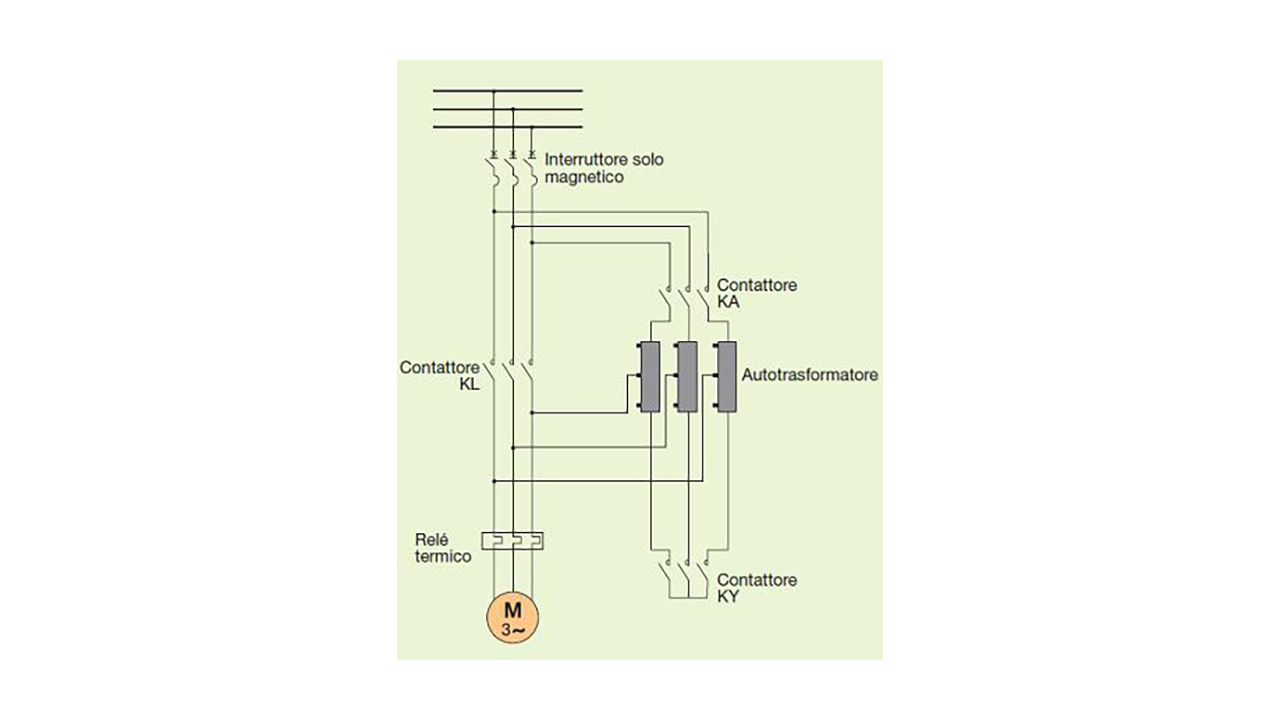

    schema trasformatore isolamento sicurezza schermo
    sim-trafoaut
    sim-ce
    avviamenti consecutivi avviamenti / h. tempo max ogni avviamento
    2 3 15″
     disegno autotrasformatori trifase avviamento motori asincroni morsettiera  disegno autotrasformatori trifase avviamento motori asincroni bulloni
    A B



    potenza potenza codice dimensioni mm. DIS peso box
    KW Hp A B C kg. codice
    7 10 ATV007 180 100 180 A 9 SAM01
    11 15 ATV011 180 110 180 A 10 SAM01
    15 20 ATV015 180 120 180 A 12 SAM01
    22 30 ATV022 240 140 230 A 17 SAM01
    36 50 ATV036 240 150 230 A 24 SAM01
    55 75 ATV055 300 215 280 B 42 SAM02
    74 100 ATV074 300 225 280 B 44 SAM02
    92 125 ATV092 360 215 350 B 55 SAM03
    110 150 ATV110 360 225 350 B 62 SAM03
    132 180 ATV132 420 245 400 B 90 SAM04
    147 200 ATV147 420 245 400 B 115 SAM04
    183 250 ATV183 420 255 400 B 125 SAM04
    220 300 ATV220 420 265 400 B 135 SAM04
    250 350 ATV250 480 290 465 B 160 SAM05
    300 400 ATV300 540 270 510 B 190 SAM07
    350 480 ATV350 540 270 510 B 210 SAM07
    450 600 ATV450 600 380 520 B 300 SAM07
    550 730 ATV550 600 400 520 B 320 SAM07
    600 800 ATV600 600 400 550 B 340 SAM07
    750 1000 ATV750 660 420 650 B 430 SAM09C
    850 1100 ATV850 660 500 650 B 500 SAM09C

    Informazioni aggiuntive

    potenza kVA

    10, 15, 20, 30, 50, 75, 100, 125, 150, 180, 200, 250, 300, 350, 400, 480, 600
