    Descrizione

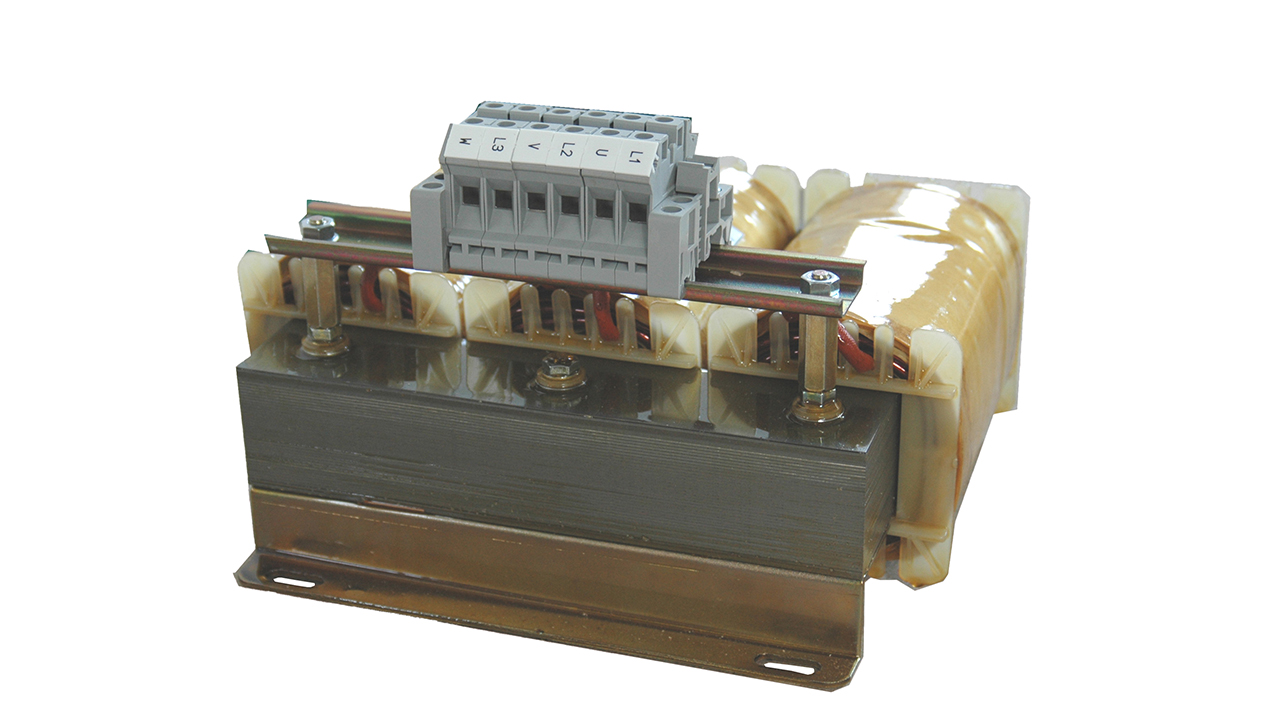

    REATTANZE TRIFASE AVVIAMENTO MOTORI ASINCRONI da 5Hp a 200Hp 3 avv./h 5″reattanze trifase per avviamento motori

    Tensione nominale 400V
    Caduta di tensione 30% a pieno carico
    Frequenza 50/60Hz
    Grado di protezione IP00
    Classe di isolamento H (Ta max 45°C)
    Avvolgimenti in rame elettrolitico cl. H
    Impregnati in resina e tropicalizzati
    Connessione su morsetti per guida DIN fino a 50Hp
    Connessione su bulloni in ottone per potenze da 75Hp
    Golfari di sollevamento oltre 150Hp
    Normative di riferimento EN61558-2-20
    TERMOSTATO 105°C INSERITO NELL’AVVOLGIMENTO CENTRALE SU RICHIESTA
    VERSIONE 4 AVV./ORA 20″ vedi gamma RAV

    sim-ce
    avviamenti consecutivi avviamenti / h. tempo max ogni avviamento
    1 3 5″
     reattanze trifase di avviamento motori
    potenza potenza codice dimensioni mm. DIS peso
    KW Hp A B C kg.
    3.68 5 RAS004 100 140 40 A 4.4
    5.52 7.50 RAS006 100 140 50 A 4.5
    7.36 10 RAS007 125 159 50 A 4.6
    11.04 15 RAS011 125 159 50 A 4.9
    14.72 20 RAS015 125 159 65 A 5.3
    22.08 30 RAS022 150 184 55 A 7.5
    29.44 40 RAS030 150 184 65 A 7.9
    36.80 50 RAS036 150 184 75 A 8.1
    44.16 60 RAS045 150 184 85 A 9.9
    55.20 75 RAS055 200 236 70 A 16.5
    73.60 100 RAS074 200 236 80 A 20.0
    92.00 125 RAS092 200 236 90 A 26.0
    110.40 150 RAS110 250 296 85 A 32.0
    128.80 175 RAS129 250 296 95 A 36.6
    147.20 200 RAS147 250 296 105 A 42.0

    Informazioni aggiuntive

    potenza kVA

    5, 7.5, 10, 15, 20, 25, 30, 40, 50, 60, 75, 100, 125, 150, 175, 200
