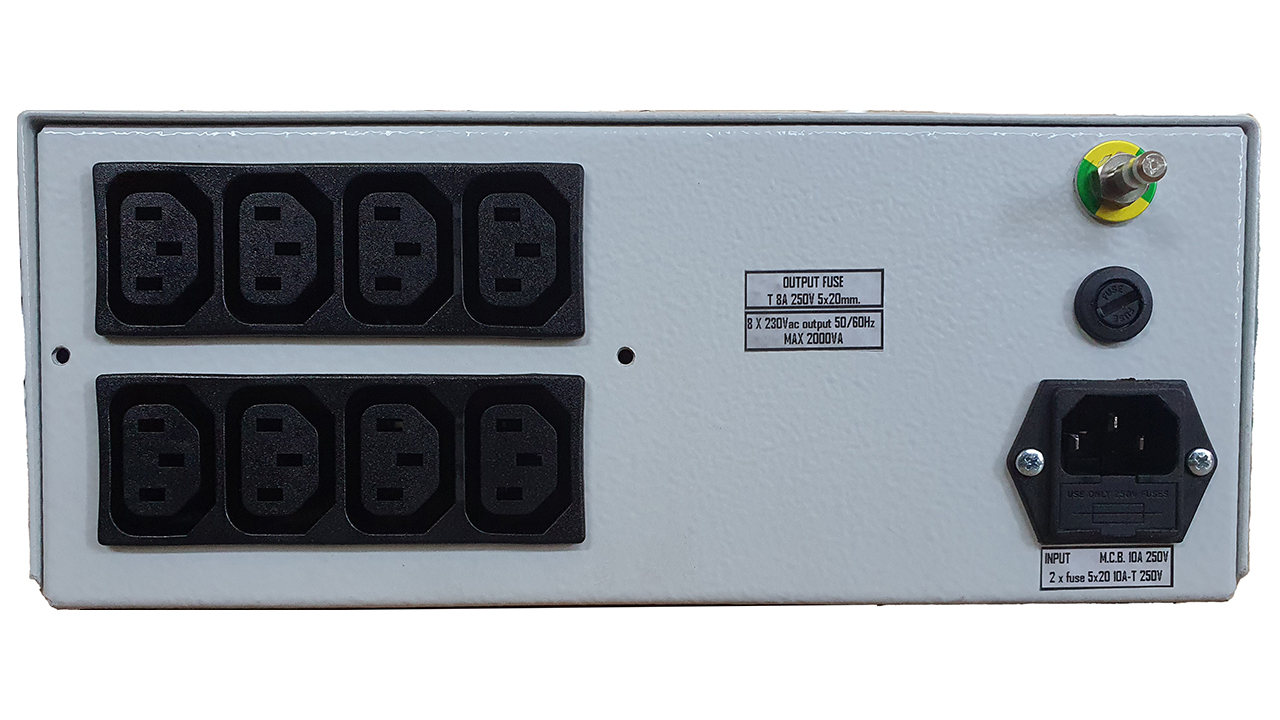

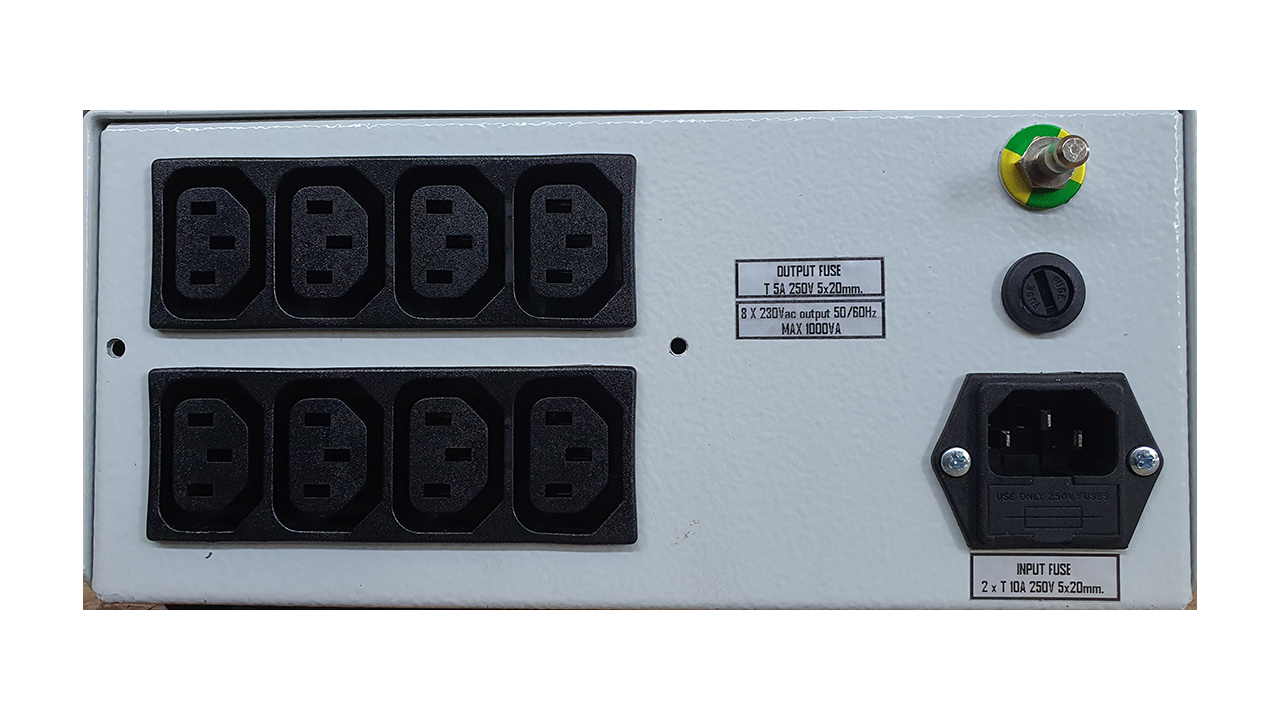

ISOMED – TRASFORMATORI MONOFASE MEDICALI DI ISOLAMENTO per alimentazione di apparecchi elettrici in ambiente MEDICO da 0.3kVA a 2kVA

MODELLI	isomed079	isomed119	isomed171	isomed179	isomed199	isomed219
POTENZA	300VA	500VA	800VA	1000VA	1500VA	2000VA
tensione di ingresso	230V
tensione di uscita	230V
frequenza di rete	50/60Hz
grado di protezione del solo trasformatore	IP00
classe di protezione	I
classe termica di isolamento	F
Classe termica dell’avvolgimento	F-H
Protezioni	due fusibili in ingresso fusibile in uscita Protezione termica ripristinabile su trasformatore
Temperatura ambiente	25°C
Limite sovratemperatura max	80°C
Caduta di tensione max	3.5%
Tensione di corto circuito	5% max
Rendimento	> 97%
Raffreddamento	AN
Umidità relativa max.	95%
Altitudine di funzionamento	fino a 2000m. s.l.m. senza derating
Norme applicate	Dir. 2014/35/EU – Dir. 2014/30/EU – Dir. MDR EN61558-2-4 (CEI 96-8) EN 60601-1:2006/AC:2010/A11:2011/A1:2013
Dimensioni mm.	185x230x86		240x340x115		270x360x115
Peso kg	4	7	10	12	14	18
GTIN: 805434669	0007	0014	0021	0038	0045	0052
ECCN	EAR99

a raffreddamento naturale in aria tipo AN, impregnati in resina e tropicalizzati.

Avvolgimenti separati in RAME elettrolitico

SCHERMO ELETTROSTATICO IN RAME TRA PRIMARIO E SECONDARIO

CONNESSO A MASSA

CAVO LOCK ALIMENTAZIONE

INTERRUTTORE PROTETTO DAGLI URTI

FORI FILETTATI SUL FONDO PER MONTAGGIO ORIZZONTALE O VERTICALE

MODELLI	isomed079	isomed119	isomed171	isomed179	isomed199	isomed219
POTENZA	300VA	500VA	800VA	1000VA	1500VA	2000VA
tensione di ingresso	230V
tensione di uscita	230V
frequenza di rete	50/60Hz
grado di protezione del solo trasformatore	IP00
classe di protezione	I
classe termica di isolamento	F
Classe termica dell’avvolgimento	F-H
Protezioni	due fusibili in ingresso fusibile in uscita Protezione termica ripristinabile su trasformatore
Temperatura ambiente	25°C
Limite sovratemperatura max	80°C
Caduta di tensione max	3.5%
Tensione di corto circuito	5% max
Rendimento	> 97%
Raffreddamento	AN
Umidità relativa max.	95%
Altitudine di funzionamento	fino a 2000m. s.l.m. senza derating
Norme applicate	Dir. 2014/35/EU – Dir. 2014/30/EU – Dir. MDR EN61558-2-4 (CEI 96-8) EN 60601-1:2006/AC:2010/A11:2011/A1:2013
Dimensioni mm.	185x230x86		240x340x115		270x360x115
Peso kg	4	7	10	12	14	18
GTIN: 805434669	0007	0014	0021	0038	0045	0052
ECCN	EAR99
