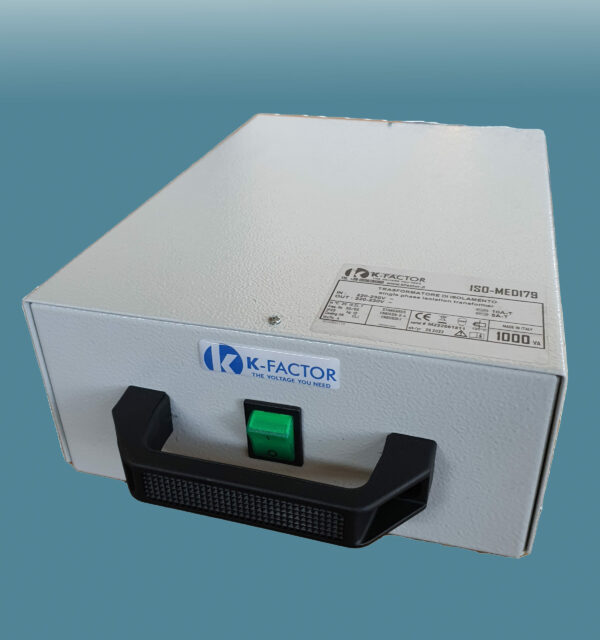

ISOMED – TRANSFORMATEURS MONOPHASÉS MÉDICAUX D’ISOLEMENT pour l’alimentation d’appareils électriques en milieu MÉDICAL de 0.3 kVA à 2 kVA

Puissance nominale :	de 300VA à 2000VA
Tension d’entrée :	230V (220V)
Tension de sortie :	230V (220V)
Fréquence :	50/60 Hz
Degré de protection du transformateur :	IP00
Classe de protection :	I
Classe thermique d’isolation :	F
Classe thermique de l’enroulement :	F-H
Température ambiante :	25°C
Limite de surchauffe max :	80°C
Chute de tension max :	3,5%
Tension de court-circuit :	5% max
Rendement :	> 97%
Refroidissement :	AN
Humidité relative max (sans condensation) :	95%
Altitude de fonctionnement :	jusqu’à 1000m d’altitude sans déclassement
Directives CEE :	Dir. 2014/35/UE – Dir. 2014/30/UE – Dir. MDR
Normes appliquées :	EN 61558-1, EN61558-2-4
	EN 60601-1:2006/AC:2010/A11:2011/A1:2013 Appareils électromédicaux Partie 1 : Exigences générales pour la sécurité

à refroidissement naturel par air type AN, imprégnés de résine et tropicalisés.

Enroulements séparés en CUIVRE électrolytique

ÉCRAN ÉLECTROSTATIQUE EN CUIVRE ENTRE PRIMAIRE ET SECONDAIRE

CONNECTÉ À LA MASSE

CÂBLE D’ALIMENTATION LOCK

INTERRUPTEUR PROTÉGÉ CONTRE LES CHOCS

TROUS FILETÉS AU FOND POUR MONTAGE HORIZONTAL OU VERTICAL

MODÈLES	isomed079	isomed119	isomed171	isomed179	isomed199	isomed219
PUISSANCE	300VA	500VA	800VA	1000VA	1500VA	2000VA
tension d’entrée	230V
tension de sortie	230V
fréquence de réseau	50/60Hz
degré de protection du transformateur seul	IP00
classe de protection	I
classe thermique d’isolation	F
Classe thermique de l’enroulement	F-H

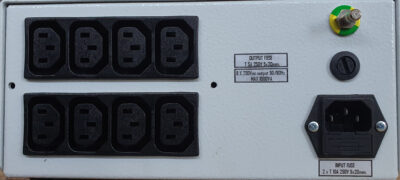

Protections	deux fusibles en entrée fusible en sortie Protection thermique réarmable sur le transformateur
Température ambiante	25°C
Limite de surchauffe max	80°C
Chute de tension max	3.5%
Tension de court-circuit	5% max
Rendement	> 97%
Refroidissement	AN
Humidité relative max.	95%
Altitude de fonctionnement	jusqu’à 2000m d’altitude sans déclassement
Normes appliquées	Dir. 2014/35/EU – Dir. 2014/30/EU – Dir. MDR EN61558-2-4 EN 60601-1:2006/AC:2010/A11:2011/A1:2013
Dimensions mm.	185x230x86		240x340x115		270x360x115
Poids kg	4	7	10	12	14	18
GTIN: 805434669	0007	0014	0021	0038	0045	0052
ECCN	EAR99
