ISP – TRANSFORMATEURS MONOPHASÉS DE SÉPARATION de 10 VA à 40 VA
TRANSFORMATEURS MONOPHASÉS DE SÉPARATION de 10 VA à 40 VA

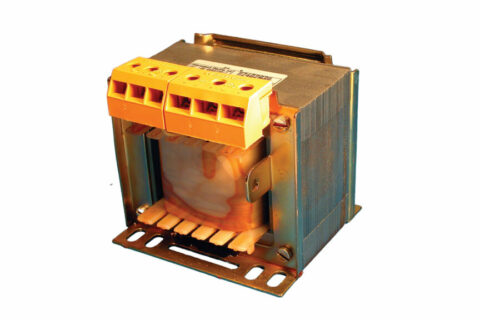

Transformateurs monophasés de séparation et de commande de 10 VA à 40 VA pour circuit imprimé ou intérieur d’armoire, exécution sur broches pour circuit imprimé, à fils libres ou avec borniers d’entrée et de sortie. Montage avec étriers, cadres ou sans supports. Tensions d’entrée et de sortie sélectionnables par le client sur demande.
| Tension primaire (entrée) standard 230 V (ou autres sur demande)
Tension secondaire (sortie) sur demande |
 |
 |
| puissance VA |
code | dimensions mm. | poids kg |
boîtier | |||||
| a | b | c | d | e | f | ||||
| 10 | ISP010… | 68 | 58 | 80 | 50 | 47 | 4 | 0.6 | MB01 |
| 15 | ISP015… | 68 | 58 | 80 | 50 | 47 | 4 | 0.7 | MB01 |
| 20 | ISP020… | 68 | 58 | 80 | 50 | 47 | 4 | 0.75 | MB01 |
| 25 | ISP025… | 68 | 61 | 80 | 50 | 50 | 4 | 0.85 | MB01 |
| 30 | ISP030… | 68 | 66 | 80 | 50 | 55 | 4 | 0.9 | MB01 |
| 40 | ISP040… | 75 | 61 | 85 | 60 | 60 | 5 | 0.95 | MB01 |
… la partie finale du code (3 ou 4 chiffres) représente la combinaison de tension d’entrée et de sortie, elle est donc déterminée au moment de la commande.
Les produits d’une puissance supérieure à 50 VA sont disponibles dans la gamme de transformateurs de commande et de séparation ITA
